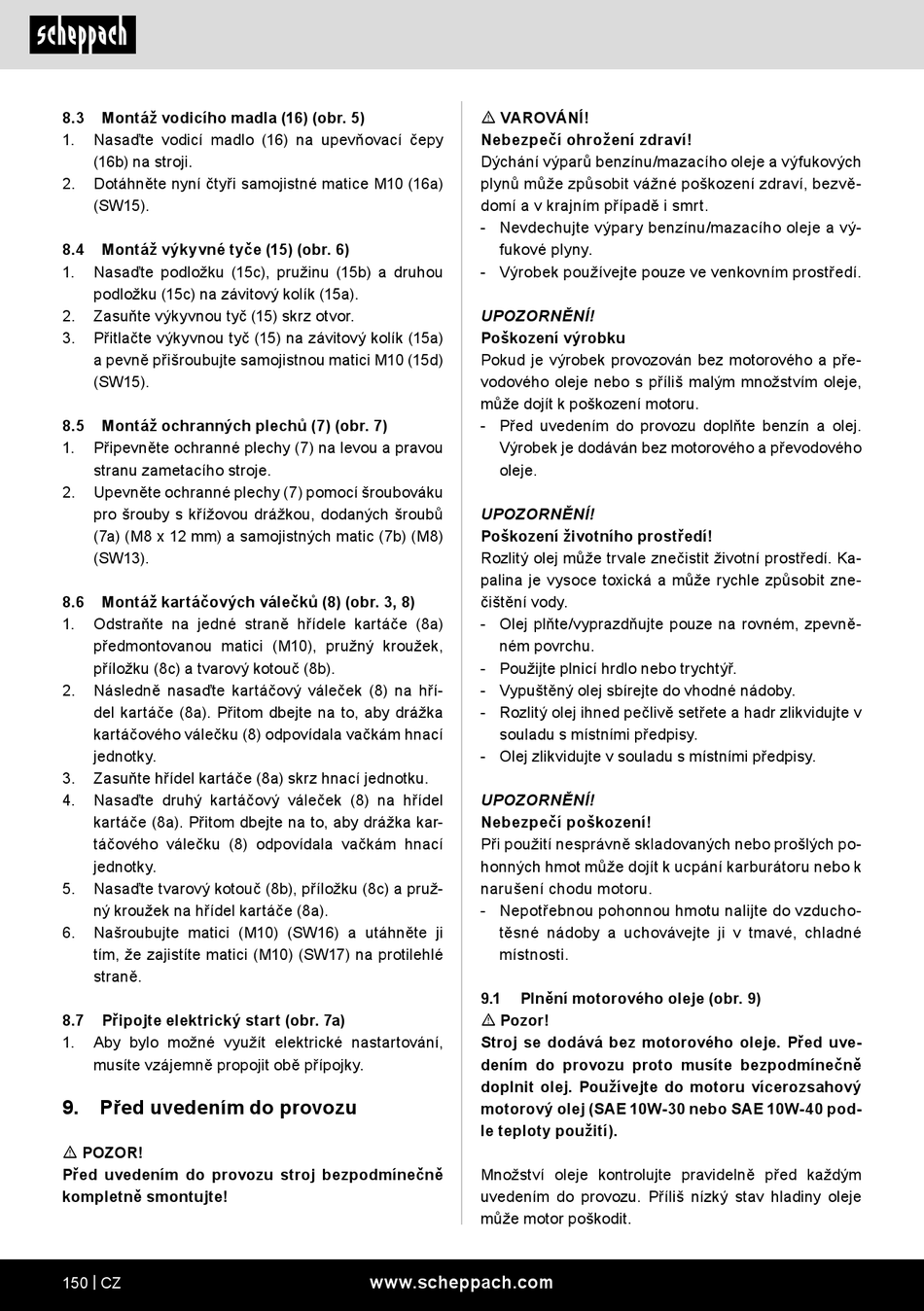

8.3
Montáž vodicího madla (16) (obr. 5)
1.
Nasaďte vodicí madlo (16) na upevňovací čepy
(16b) na stroji.
2.
Dotáhněte nyní čtyři samojistné matice M10 (16a)
(SW15).
8.4
Montáž výkyvné tyče (15) (obr. 6)
1.
Nasaďte podložku (15c), pružinu (15b) a druhou
podložku (15c) na závitový kolík (15a).
2.
Zasuňte výkyvnou tyč (15) skrz otvor.
3.
Přitlačte výkyvnou tyč (15) na závitový kolík (15a)
a pevně přišroubujte samojistnou matici M10 (15d)
(SW15).
8.5
Montáž ochranných plechů (7) (obr. 7)
1.
Připevněte ochranné plechy (7) na levou a pravou
stranu zametacího stroje.
2.
Upevněte ochranné plechy (7) pomocí šroubováku
pro šrouby s křížovou drážkou, dodaných šroubů
(7a) (M8 x 12 mm) a samojistných matic (7b) (M8)
(SW13).
8.6
Montáž kartáčových válečků (8) (obr. 3, 8)
1.
Odstraňte na jedné straně hřídele kartáče (8a)
předmontovanou matici (M10), pružný kroužek,
příložku (8c) a tvarový kotouč (8b).
2.
Následně nasaďte kartáčový váleček (8) na hří-
del kartáče (8a). Přitom dbejte na to, aby drážka
kartáčového válečku (8) odpovídala vačkám hnací
jednotky.
3.
Zasuňte hřídel kartáče (8a) skrz hnací jednotku.
4.
Nasaďte druhý kartáčový váleček (8) na hřídel
kartáče (8a). Přitom dbejte na to, aby drážka kar-
táčového válečku (8) odpovídala vačkám hnací
jednotky.
5.
Nasaďte tvarový kotouč (8b), příložku (8c) a pruž-
ný kroužek na hřídel kartáče (8a).
6.
Našroubujte matici (M10) (SW16) a utáhněte ji
tím, že zajistíte matici (M10) (SW17) na protilehlé
straně.
8.7
Připojte elektrický start (obr. 7a)
1.
Aby bylo možné využít elektrické nastartování,
musíte vzájemně propojit obě přípojky.
9.
Před uvedením do provozu
m POZOR!
Před uvedením do provozu stroj bezpodmínečně
kompletně smontujte!
150 | CZ
m VAROVÁNÍ!
Nebezpečí ohrožení zdraví!
Dýchání výparů benzínu/mazacího oleje a výfukových
plynů může způsobit vážné poškození zdraví, bezvě-
domí a v krajním případě i smrt.
- Nevdechujte výpary benzínu/mazacího oleje a vý-
fukové plyny.
- Výrobek používejte pouze ve venkovním prostředí.
UPOZORNĚNÍ!
Poškození výrobku
Pokud je výrobek provozován bez motorového a pře-
vodového oleje nebo s příliš malým množstvím oleje,
může dojít k poškození motoru.
- Před uvedením do provozu doplňte benzín a olej.
Výrobek je dodáván bez motorového a převodového
oleje.
UPOZORNĚNÍ!
Poškození životního prostředí!
Rozlitý olej může trvale znečistit životní prostředí. Ka-
palina je vysoce toxická a může rychle způsobit zne-
čištění vody.
- Olej plňte/vyprazdňujte pouze na rovném, zpevně-
ném povrchu.
- Použijte plnicí hrdlo nebo trychtýř.
- Vypuštěný olej sbírejte do vhodné nádoby.
- Rozlitý olej ihned pečlivě setřete a hadr zlikvidujte v
souladu s místními předpisy.
- Olej zlikvidujte v souladu s místními předpisy.
UPOZORNĚNÍ!
Nebezpečí poškození!
Při použití nesprávně skladovaných nebo prošlých po-
honných hmot může dojít k ucpání karburátoru nebo k
narušení chodu motoru.
- Nepotřebnou pohonnou hmotu nalijte do vzducho-
těsné nádoby a uchovávejte ji v tmavé, chladné
místnosti.
9.1
Plnění motorového oleje (obr. 9)
m Pozor!
Stroj se dodává bez motorového oleje. Před uve-
dením do provozu proto musíte bezpodmínečně
doplnit olej. Používejte do motoru vícerozsahový
motorový olej (SAE 10W-30 nebo SAE 10W-40 pod-
le teploty použití).
Množství oleje kontrolujte pravidelně před každým
uvedením do provozu. Příliš nízký stav hladiny oleje
může motor poškodit.
www.scheppach.com
