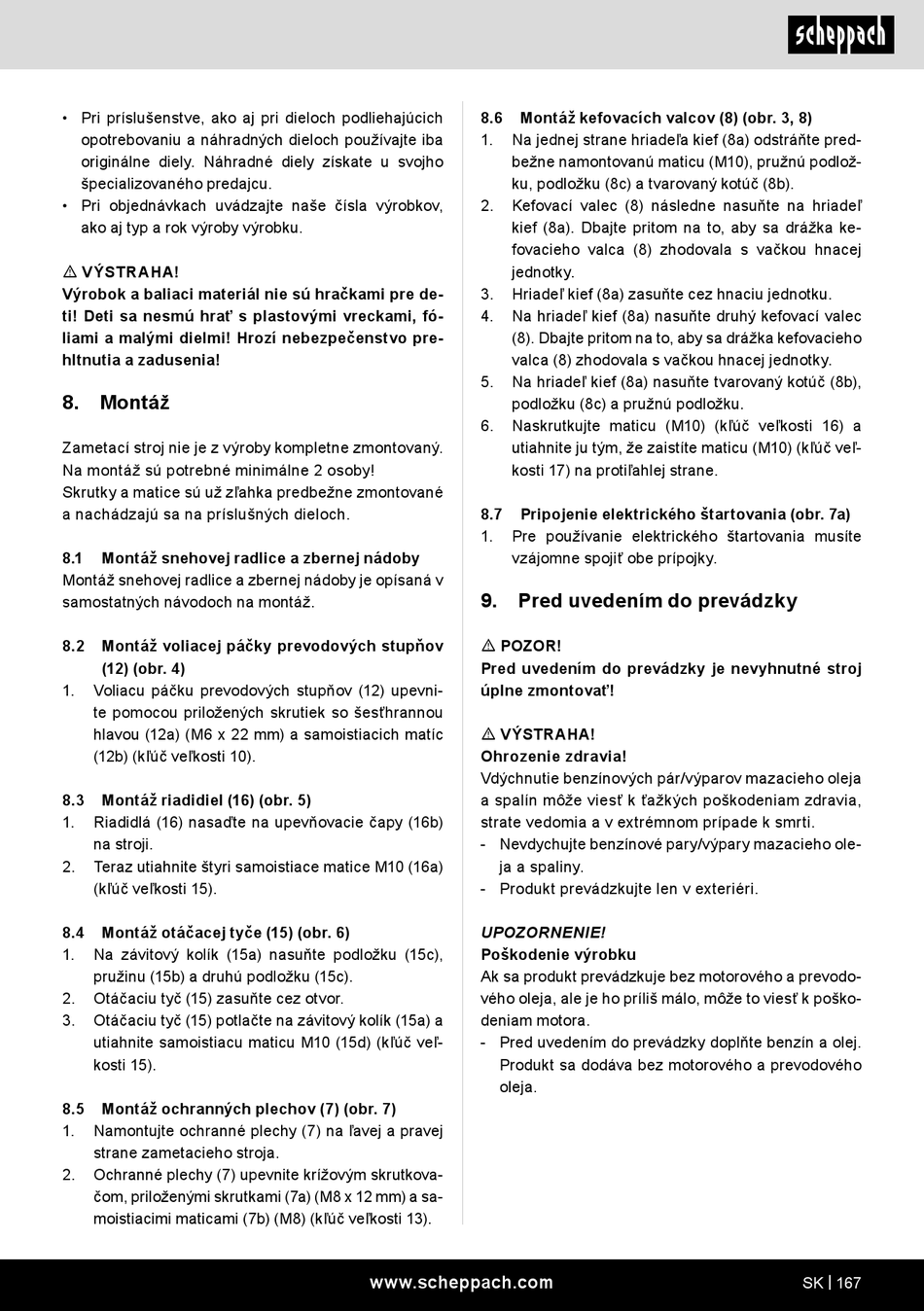

• Pri príslušenstve, ako aj pri dieloch podliehajúcich
opotrebovaniu a náhradných dieloch používajte iba
originálne diely. Náhradné diely získate u svojho
špecializovaného predajcu.
• Pri objednávkach uvádzajte naše čísla výrobkov,
ako aj typ a rok výroby výrobku.
m VÝSTRAHA!
Výrobok a baliaci materiál nie sú hračkami pre de-
ti! Deti sa nesmú hrať s plastovými vreckami, fó-
liami a malými dielmi! Hrozí nebezpečenstvo pre-
hltnutia a zadusenia!
8. Montáž
Zametací stroj nie je z výroby kompletne zmontovaný.
Na montáž sú potrebné minimálne 2 osoby!
Skrutky a matice sú už zľahka predbežne zmontované
a nachádzajú sa na príslušných dieloch.
8.1
Montáž snehovej radlice a zbernej nádoby
Montáž snehovej radlice a zbernej nádoby je opísaná v
samostatných návodoch na montáž.
8.2
Montáž voliacej páčky prevodových stupňov
(12) (obr. 4)
1.
Voliacu páčku prevodových stupňov (12) upevni-
te pomocou priložených skrutiek so šesťhrannou
hlavou (12a) (M6 x 22 mm) a samoistiacich matíc
(12b) (kľúč veľkosti 10).
8.3
Montáž riadidiel (16) (obr. 5)
1.
Riadidlá (16) nasaďte na upevňovacie čapy (16b)
na stroji.
2.
Teraz utiahnite štyri samoistiace matice M10 (16a)
(kľúč veľkosti 15).
8.4
Montáž otáčacej tyče (15) (obr. 6)
1.
Na závitový kolík (15a) nasuňte podložku (15c),
pružinu (15b) a druhú podložku (15c).
2.
Otáčaciu tyč (15) zasuňte cez otvor.
3.
Otáčaciu tyč (15) potlačte na závitový kolík (15a) a
utiahnite samoistiacu maticu M10 (15d) (kľúč veľ-
kosti 15).
8.5
Montáž ochranných plechov (7) (obr. 7)
1.
Namontujte ochranné plechy (7) na ľavej a pravej
strane zametacieho stroja.
2.
Ochranné plechy (7) upevnite krížovým skrutkova-
čom, priloženými skrutkami (7a) (M8 x 12 mm) a sa-
moistiacimi maticami (7b) (M8) (kľúč veľkosti 13).
8.6
Montáž kefovacích valcov (8) (obr. 3, 8)
1.
Na jednej strane hriadeľa kief (8a) odstráňte pred-
bežne namontovanú maticu (M10), pružnú podlož-
ku, podložku (8c) a tvarovaný kotúč (8b).
2.
Kefovací valec (8) následne nasuňte na hriadeľ
kief (8a). Dbajte pritom na to, aby sa drážka ke-
fovacieho valca (8) zhodovala s vačkou hnacej
jednotky.
3.
Hriadeľ kief (8a) zasuňte cez hnaciu jednotku.
4.
Na hriadeľ kief (8a) nasuňte druhý kefovací valec
(8). Dbajte pritom na to, aby sa drážka kefovacieho
valca (8) zhodovala s vačkou hnacej jednotky.
5.
Na hriadeľ kief (8a) nasuňte tvarovaný kotúč (8b),
podložku (8c) a pružnú podložku.
6.
Naskrutkujte maticu (M10) (kľúč veľkosti 16) a
utiahnite ju tým, že zaistíte maticu (M10) (kľúč veľ-
kosti 17) na protiľahlej strane.
8.7
Pripojenie elektrického štartovania (obr. 7a)
1.
Pre používanie elektrického štartovania musíte
vzájomne spojiť obe prípojky.
9.
Pred uvedením do prevádzky
m POZOR!
Pred uvedením do prevádzky je nevyhnutné stroj
úplne zmontovať!
m VÝSTRAHA!
Ohrozenie zdravia!
Vdýchnutie benzínových pár/výparov mazacieho oleja
a spalín môže viesť k ťažkých poškodeniam zdravia,
strate vedomia a v extrémnom prípade k smrti.
- Nevdychujte benzínové pary/výpary mazacieho ole-
ja a spaliny.
- Produkt prevádzkujte len v exteriéri.
UPOZORNENIE!
Poškodenie výrobku
Ak sa produkt prevádzkuje bez motorového a prevodo-
vého oleja, ale je ho príliš málo, môže to viesť k poško-
deniam motora.
- Pred uvedením do prevádzky doplňte benzín a olej.
Produkt sa dodáva bez motorového a prevodového
oleja.
www.scheppach.com
SK | 167
