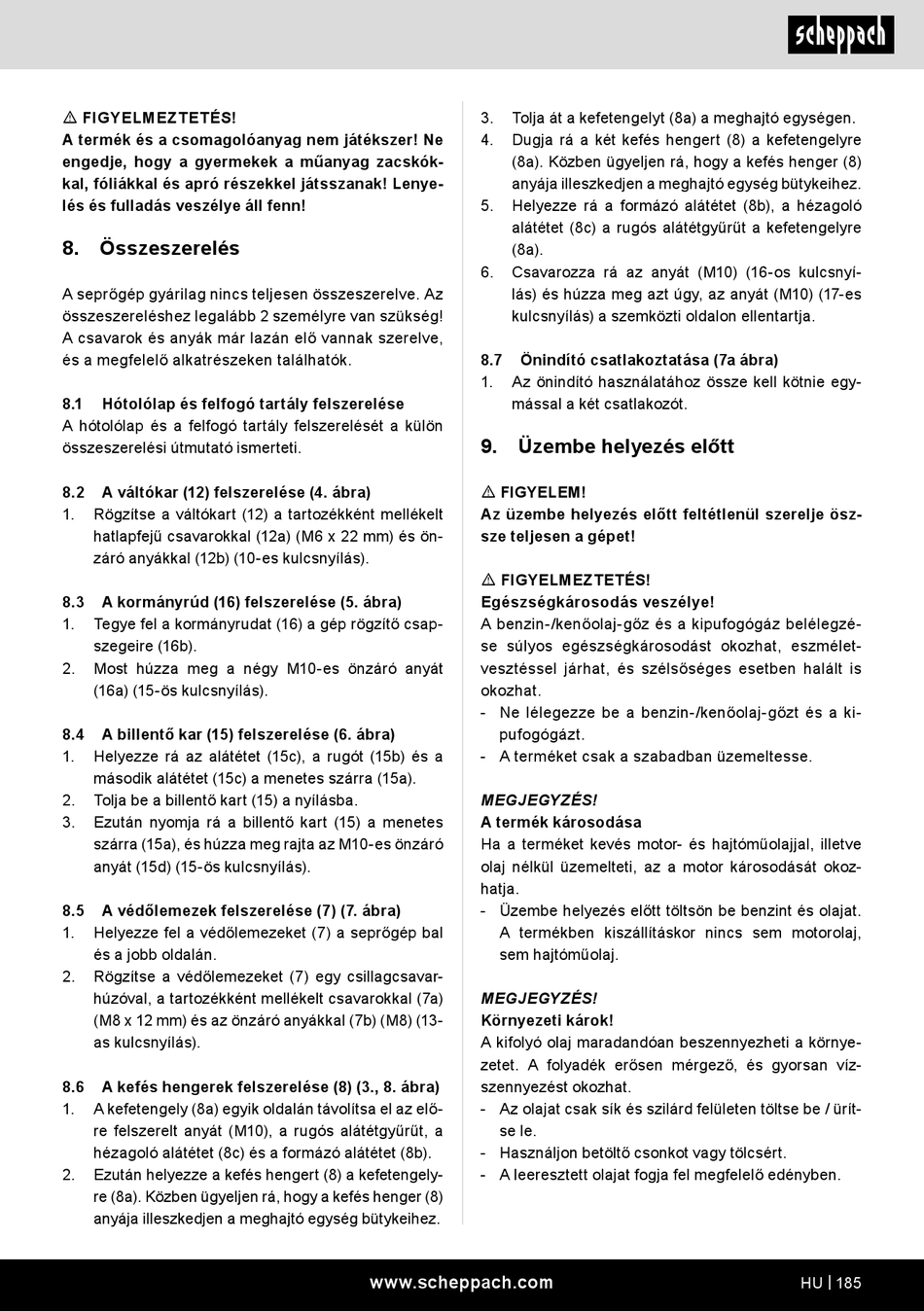

m FIGYELMEZTETÉS!
A termék és a csomagolóanyag nem játékszer! Ne
engedje, hogy a gyermekek a műanyag zacskók-
kal, fóliákkal és apró részekkel játsszanak! Lenye-
lés és fulladás veszélye áll fenn!
8. Összeszerelés
A seprőgép gyárilag nincs teljesen összeszerelve. Az
összeszereléshez legalább 2 személyre van szükség!
A csavarok és anyák már lazán elő vannak szerelve,
és a megfelelő alkatrészeken találhatók.
8.1
Hótolólap és felfogó tartály felszerelése
A hótolólap és a felfogó tartály felszerelését a külön
összeszerelési útmutató ismerteti.
8.2
A váltókar (12) felszerelése (4. ábra)
1.
Rögzítse a váltókart (12) a tartozékként mellékelt
hatlapfejű csavarokkal (12a) (M6 x 22 mm) és ön-
záró anyákkal (12b) (10-es kulcsnyílás).
8.3
A kormányrúd (16) felszerelése (5. ábra)
1.
Tegye fel a kormányrudat (16) a gép rögzítő csap-
szegeire (16b).
2.
Most húzza meg a négy M10-es önzáró anyát
(16a) (15-ös kulcsnyílás).
8.4
A billentő kar (15) felszerelése (6. ábra)
1.
Helyezze rá az alátétet (15c), a rugót (15b) és a
második alátétet (15c) a menetes szárra (15a).
2.
Tolja be a billentő kart (15) a nyílásba.
3.
Ezután nyomja rá a billentő kart (15) a menetes
szárra (15a), és húzza meg rajta az M10-es önzáró
anyát (15d) (15-ös kulcsnyílás).
8.5
A védőlemezek felszerelése (7) (7. ábra)
1.
Helyezze fel a védőlemezeket (7) a seprőgép bal
és a jobb oldalán.
2.
Rögzítse a védőlemezeket (7) egy csillagcsavar-
húzóval, a tartozékként mellékelt csavarokkal (7a)
(M8 x 12 mm) és az önzáró anyákkal (7b) (M8) (13-
as kulcsnyílás).
8.6
A kefés hengerek felszerelése (8) (3., 8. ábra)
1.
A kefetengely (8a) egyik oldalán távolítsa el az elő-
re felszerelt anyát (M10), a rugós alátétgyűrűt, a
hézagoló alátétet (8c) és a formázó alátétet (8b).
2.
Ezután helyezze a kefés hengert (8) a kefetengely-
re (8a). Közben ügyeljen rá, hogy a kefés henger (8)
anyája illeszkedjen a meghajtó egység bütykeihez.
3.
Tolja át a kefetengelyt (8a) a meghajtó egységen.
4.
Dugja rá a két kefés hengert (8) a kefetengelyre
(8a). Közben ügyeljen rá, hogy a kefés henger (8)
anyája illeszkedjen a meghajtó egység bütykeihez.
5.
Helyezze rá a formázó alátétet (8b), a hézagoló
alátétet (8c) a rugós alátétgyűrűt a kefetengelyre
(8a).
6.
Csavarozza rá az anyát (M10) (16-os kulcsnyí-
lás) és húzza meg azt úgy, az anyát (M10) (17-es
kulcsnyílás) a szemközti oldalon ellentartja.
8.7
Önindító csatlakoztatása (7a ábra)
1.
Az önindító használatához össze kell kötnie egy-
mással a két csatlakozót.
9.
Üzembe helyezés előtt
m FIGYELEM!
Az üzembe helyezés előtt feltétlenül szerelje ösz-
sze teljesen a gépet!
m FIGYELMEZTETÉS!
Egészségkárosodás veszélye!
A benzin-/kenőolaj-gőz és a kipufogógáz belélegzé-
se súlyos egészségkárosodást okozhat, eszmélet-
vesztéssel járhat, és szélsőséges esetben halált is
okozhat.
- Ne lélegezze be a benzin-/kenőolaj-gőzt és a ki-
pufogógázt.
- A terméket csak a szabadban üzemeltesse.
MEGJEGYZÉS!
A termék károsodása
Ha a terméket kevés motor- és hajtóműolajjal, illetve
olaj nélkül üzemelteti, az a motor károsodását okoz-
hatja.
- Üzembe helyezés előtt töltsön be benzint és olajat.
A termékben kiszállításkor nincs sem motorolaj,
sem hajtóműolaj.
MEGJEGYZÉS!
Környezeti károk!
A kifolyó olaj maradandóan beszennyezheti a környe-
zetet. A folyadék erősen mérgező, és gyorsan víz-
szennyezést okozhat.
- Az olajat csak sík és szilárd felületen töltse be / ürít-
se le.
- Használjon betöltő csonkot vagy tölcsért.
- A leeresztett olajat fogja fel megfelelő edényben.
www.scheppach.com
HU | 185
