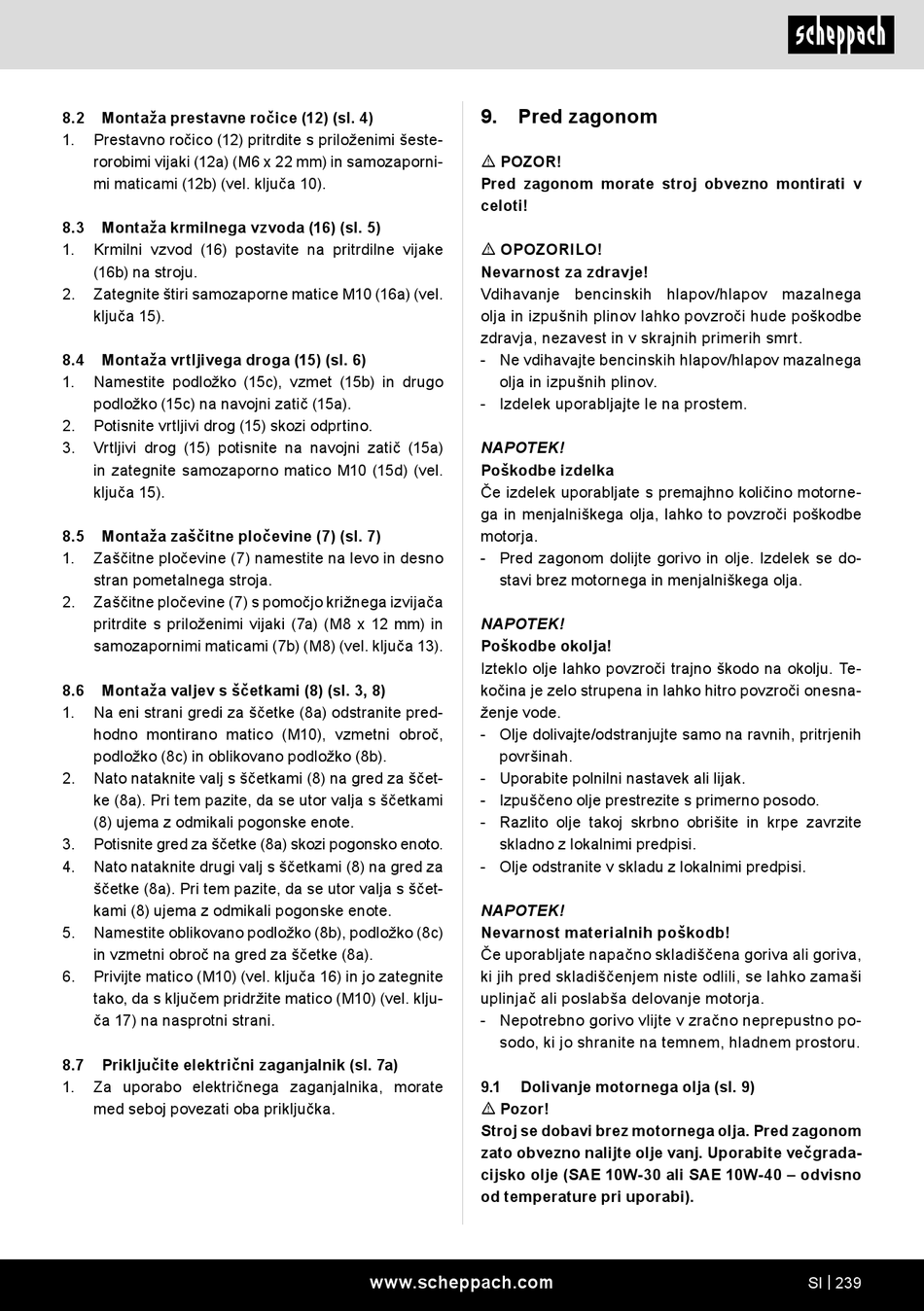

8.2
Montaža prestavne ročice (12) (sl. 4)
1.
Prestavno ročico (12) pritrdite s priloženimi šeste-
rorobimi vijaki (12a) (M6 x 22 mm) in samozaporni-
mi maticami (12b) (vel. ključa 10).
8.3
Montaža krmilnega vzvoda (16) (sl. 5)
1.
Krmilni vzvod (16) postavite na pritrdilne vijake
(16b) na stroju.
2.
Zategnite štiri samozaporne matice M10 (16a) (vel.
ključa 15).
8.4
Montaža vrtljivega droga (15) (sl. 6)
1.
Namestite podložko (15c), vzmet (15b) in drugo
podložko (15c) na navojni zatič (15a).
2.
Potisnite vrtljivi drog (15) skozi odprtino.
3.
Vrtljivi drog (15) potisnite na navojni zatič (15a)
in zategnite samozaporno matico M10 (15d) (vel.
ključa 15).
8.5
Montaža zaščitne pločevine (7) (sl. 7)
1.
Zaščitne pločevine (7) namestite na levo in desno
stran pometalnega stroja.
2.
Zaščitne pločevine (7) s pomočjo križnega izvijača
pritrdite s priloženimi vijaki (7a) (M8 x 12 mm) in
samozapornimi maticami (7b) (M8) (vel. ključa 13).
8.6
Montaža valjev s ščetkami (8) (sl. 3, 8)
1.
Na eni strani gredi za ščetke (8a) odstranite pred-
hodno montirano matico (M10), vzmetni obroč,
podložko (8c) in oblikovano podložko (8b).
2.
Nato nataknite valj s ščetkami (8) na gred za ščet-
ke (8a). Pri tem pazite, da se utor valja s ščetkami
(8) ujema z odmikali pogonske enote.
3.
Potisnite gred za ščetke (8a) skozi pogonsko enoto.
4.
Nato nataknite drugi valj s ščetkami (8) na gred za
ščetke (8a). Pri tem pazite, da se utor valja s ščet-
kami (8) ujema z odmikali pogonske enote.
5.
Namestite oblikovano podložko (8b), podložko (8c)
in vzmetni obroč na gred za ščetke (8a).
6.
Privijte matico (M10) (vel. ključa 16) in jo zategnite
tako, da s ključem pridržite matico (M10) (vel. klju-
ča 17) na nasprotni strani.
8.7
Priključite električni zaganjalnik (sl. 7a)
1.
Za uporabo električnega zaganjalnika, morate
med seboj povezati oba priključka.
9.
Pred zagonom
m POZOR!
Pred zagonom morate stroj obvezno montirati v
celoti!
m OPOZORILO!
Nevarnost za zdravje!
Vdihavanje bencinskih hlapov/hlapov mazalnega
olja in izpušnih plinov lahko povzroči hude poškodbe
zdravja, nezavest in v skrajnih primerih smrt.
- Ne vdihavajte bencinskih hlapov/hlapov mazalnega
olja in izpušnih plinov.
- Izdelek uporabljajte le na prostem.
NAPOTEK!
Poškodbe izdelka
Če izdelek uporabljate s premajhno količino motorne-
ga in menjalniškega olja, lahko to povzroči poškodbe
motorja.
- Pred zagonom dolijte gorivo in olje. Izdelek se do-
stavi brez motornega in menjalniškega olja.
NAPOTEK!
Poškodbe okolja!
Izteklo olje lahko povzroči trajno škodo na okolju. Te-
kočina je zelo strupena in lahko hitro povzroči onesna-
ženje vode.
- Olje dolivajte/odstranjujte samo na ravnih, pritrjenih
površinah.
- Uporabite polnilni nastavek ali lijak.
- Izpuščeno olje prestrezite s primerno posodo.
- Razlito olje takoj skrbno obrišite in krpe zavrzite
skladno z lokalnimi predpisi.
- Olje odstranite v skladu z lokalnimi predpisi.
NAPOTEK!
Nevarnost materialnih poškodb!
Če uporabljate napačno skladiščena goriva ali goriva,
ki jih pred skladiščenjem niste odlili, se lahko zamaši
uplinjač ali poslabša delovanje motorja.
- Nepotrebno gorivo vlijte v zračno neprepustno po-
sodo, ki jo shranite na temnem, hladnem prostoru.
9.1
Dolivanje motornega olja (sl. 9)
m Pozor!
Stroj se dobavi brez motornega olja. Pred zagonom
zato obvezno nalijte olje vanj. Uporabite večgrada-
cijsko olje (SAE 10W-30 ali SAE 10W-40 – odvisno
od temperature pri uporabi).
www.scheppach.com
SI | 239
