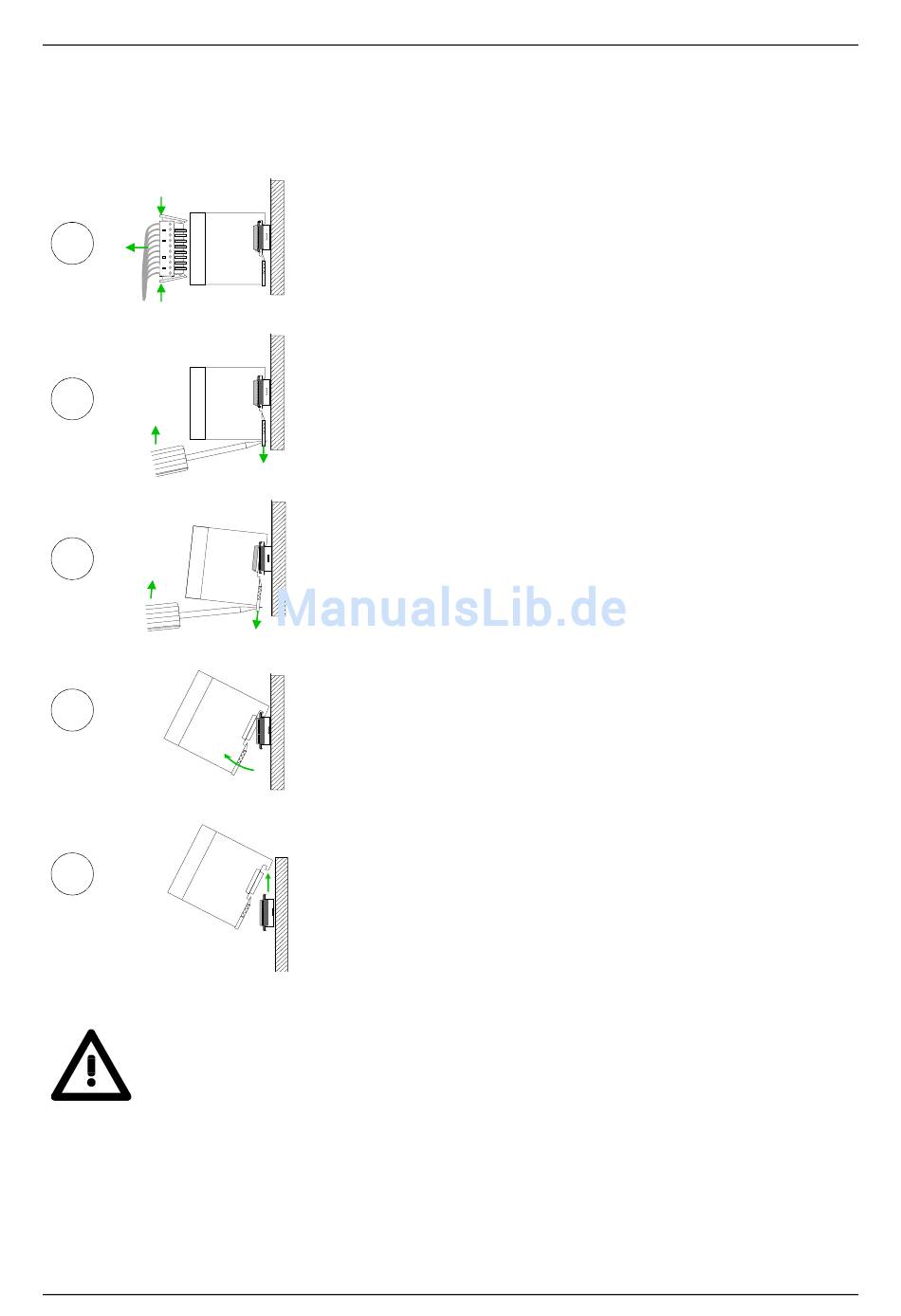

Demontage und Modultausch

1
2
3
4
5
HB97D - IM - RD_253-1CAxx - Rev. 14/21
• Entfernen Sie falls vorhanden die Verdrahtung an dem
Modul, indem Sie die beiden Verriegelungshebel am
Steckverbinder betätigen und den Steckverbinder abziehen.
• Zur
Demontage
Gehäuseunterteil eine gefederter Demontageschlitz. Stecken
Sie, wie gezeigt, einen Schraubendreher in den Demontage-
schlitz.
• Entriegeln Sie durch Druck des Schraubendrehers nach oben
das Modul.
• Ziehen Sie nun das Modul nach vorn und ziehen Sie das
Modul mit einer Drehung nach oben ab.
Achtung!
Module dürfen nur im spannungslosen Zustand gesteckt bzw.
gezogen werden!
Bitte beachten Sie, dass durch die Demontage von Modulen der
Rückwandbus an der entsprechenden Stelle unterbrochen wird!
Teil 1 Grundlagen und Montage
des Moduls befindet sich am
1-11
