2.5 Demontage und Modultausch
Demontage
18

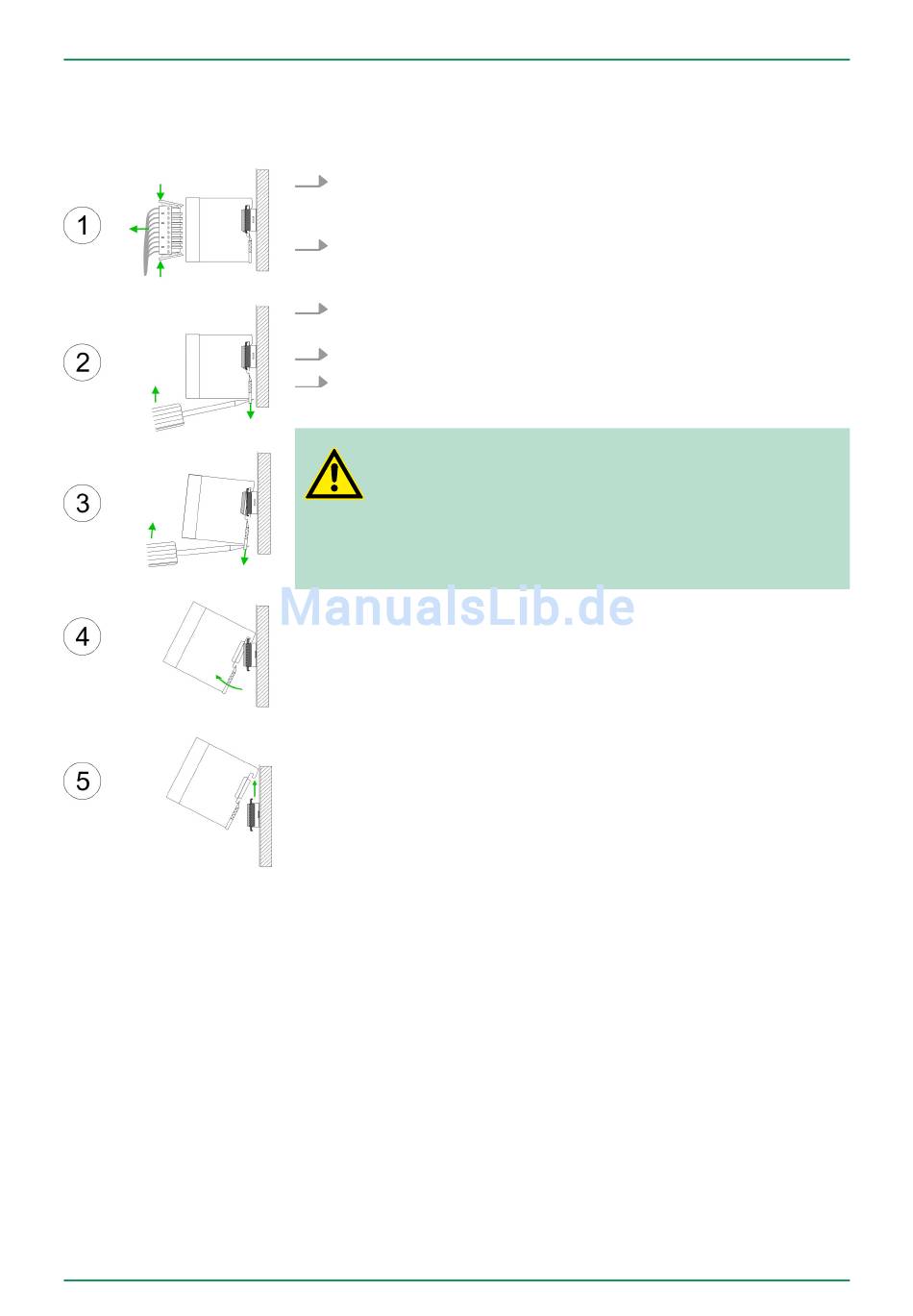

1.
Entfernen Sie falls vorhanden die Verdrahtung an dem Modul,
indem Sie die beiden Verriegelungshebel am Steckverbinder
betätigen und den Steckverbinder abziehen.
2.
Zur Demontage des Moduls befindet sich am Gehäuseunterteil
eine gefederter Demontageschlitz. Stecken Sie, wie gezeigt,
einen Schraubendreher in den Demontageschlitz.
3.
Entriegeln Sie durch Druck des Schraubendrehers nach oben
das Modul.
4.
Ziehen Sie nun das Modul nach vorn
5.
Ziehen Sie das Modul mit einer Drehung nach oben ab.
VORSICHT!
Module dürfen nur im spannungslosen Zustand gesteckt
bzw. gezogen werden!
Bitte beachten Sie, dass durch die Demontage von
Modulen der Rückwandbus an der entsprechenden Stelle
unterbrochen wird!
