Teil 3 Einsatz Mikro-SPS CPU 11x

Aufbau und Inbetriebnahme

Checkliste für die
Inbetriebnahme
Montage/Demontage

Verdrahtung

3-2
• Schalten Sie die Stromversorgung ab.
• Bauen Sie Ihr System auf.
• Verdrahten Sie Ihr System.
• Schalten Sie die Stromversorgung ein.
• Führen Sie Urlöschen durch.
System 100V Module werden auf 35mm Normprofilschienen montiert.
Demontage
CPU 115 DI 8xDC24V DI 8xDC24V
DI 16(20)xDC24V
X3 X4
R RUN
DI 16(20)xDC24V, 0,5A
S STOP
1 1
MRST
.0 .0
2 2
PW .1 .1
3 3
SF .2 .2
4 4
FC .3 .3
5 5
M
MC .4 6 .4 6
2
P
.5 .5
7 7
I
.6 .6
8 8
MMC
.7 .7
9 9
DC24V
P1 P2
I0 I0
X1
X 2
3 4
0 0
L+ M PE VIPA 115-6BL02
A B
Drücken Sie mit einem passenden Schraubendreher die Federklemme in
der rechteckigen Öffnung nach hinten und führen Sie durch die runde
Öffnung den Draht ein.
Durch Herausziehen des Schraubendrehers wird der Draht sicher gehalten.
DO 8xDC24V DO 8xDC24V
X5 X6
L+ L+
1 1
.0 .0
2 2
.1 .1
3 3
.2 .2
4 4
.3 .3
5 5
.4 .4
6 6
.5 .5
7 7
.6 .6
8 8
.7 .7
9 9
F F
I0 I0
Handbuch VIPA System 100V

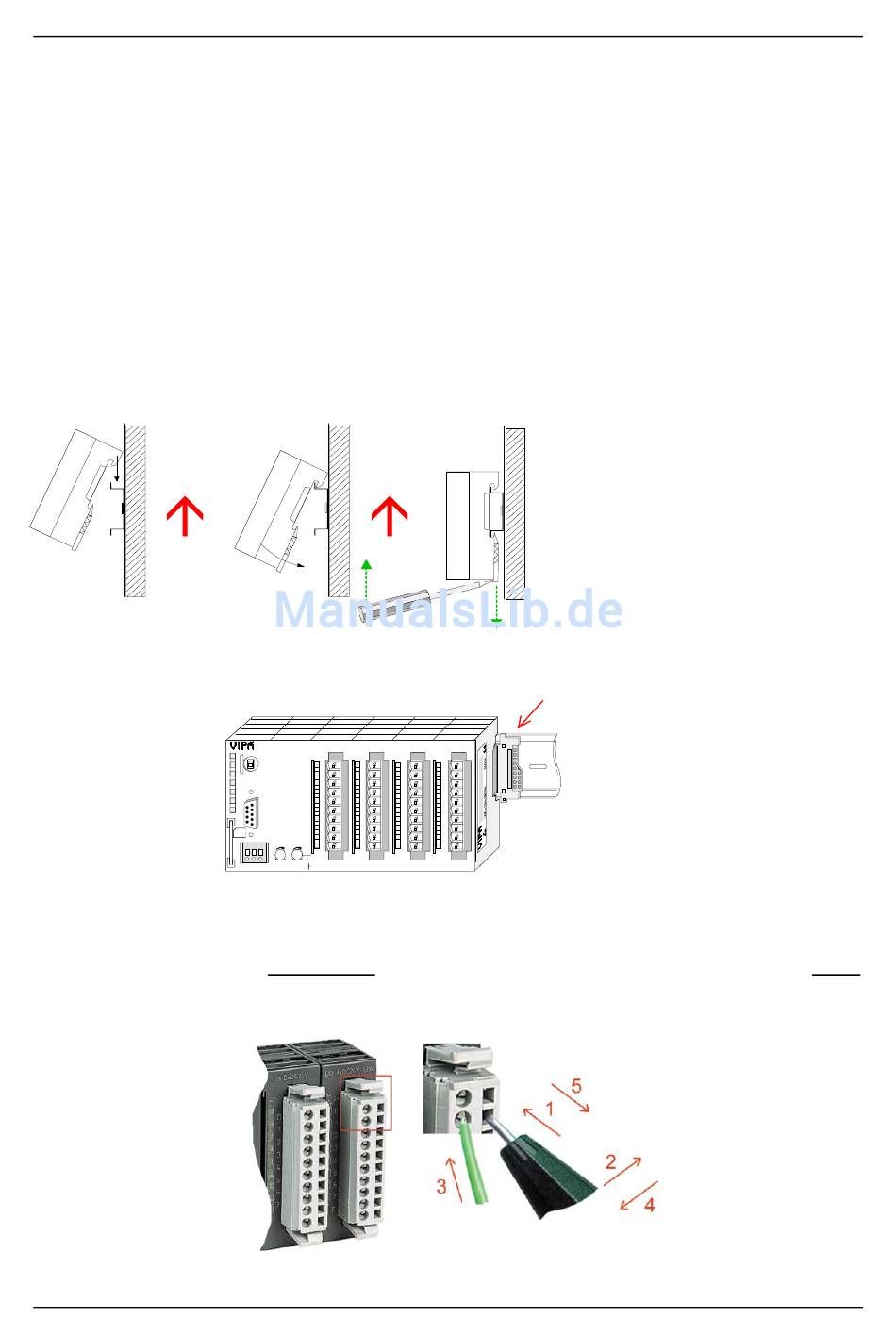

Zur Montage setzen Sie das zu ste-
ckende Modul von oben in einem
Winkel von ca. 45Grad auf die Trag-
schiene und drehen Sie das Modul
nach unten, bis es hörbar auf der
Tragschiene einrastet.
Zur Demontage ist die Verriegelung
mit einem Schraubendreher nach
unten zu ziehen und das Modul von
der Hutschiene abzuheben.
Jedem Erweiterungsmodul liegt ein
1fach Busverbinder bei. Bei Einsatz
von Erweiterungsmodulen ist vor der
Montage auf der rechten Seite von
hinten der 1fach Busverbinder anzu-
stecken.
HB100D - CPU - Rev. 15/03
