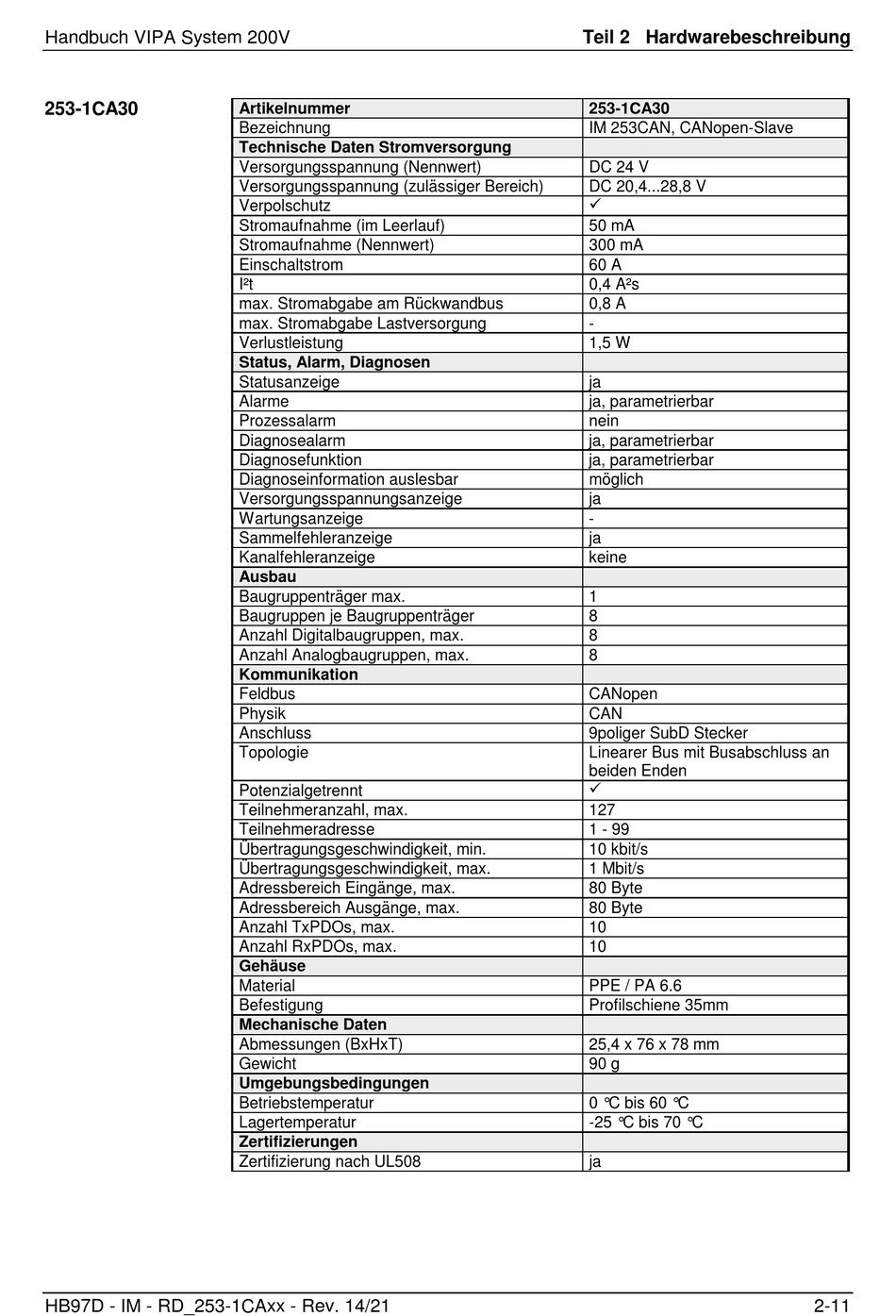

VIPA System 200V Handbuch Seite 37

Handbuch VIPA System 200V
253-1CA30
HB97D - IM - RD_253-1CAxx - Rev. 14/21
Artikelnummer
Bezeichnung
Technische Daten Stromversorgung
Versorgungsspannung (Nennwert)
Versorgungsspannung (zulässiger Bereich)
Verpolschutz
Stromaufnahme (im Leerlauf)
Stromaufnahme (Nennwert)
Einschaltstrom
I²t
max. Stromabgabe am Rückwandbus
max. Stromabgabe Lastversorgung
Verlustleistung
Status, Alarm, Diagnosen
Statusanzeige
Alarme
Prozessalarm
Diagnosealarm
Diagnosefunktion
Diagnoseinformation auslesbar
Versorgungsspannungsanzeige
Wartungsanzeige
Sammelfehleranzeige
Kanalfehleranzeige
Ausbau
Baugruppenträger max.
Baugruppen je Baugruppenträger
Anzahl Digitalbaugruppen, max.
Anzahl Analogbaugruppen, max.
Kommunikation
Feldbus
Physik
Anschluss
Topologie
Potenzialgetrennt
Teilnehmeranzahl, max.
Teilnehmeradresse
Übertragungsgeschwindigkeit, min.
Übertragungsgeschwindigkeit, max.
Adressbereich Eingänge, max.
Adressbereich Ausgänge, max.
Anzahl TxPDOs, max.
Anzahl RxPDOs, max.
Gehäuse
Material
Befestigung
Mechanische Daten
Abmessungen (BxHxT)
Gewicht
Umgebungsbedingungen
Betriebstemperatur
Lagertemperatur
Zertifizierungen
Zertifizierung nach UL508
Teil 2 Hardwarebeschreibung
253-1CA30
IM 253CAN, CANopen-Slave
DC 24 V
DC 20,4...28,8 V
50 mA
300 mA
60 A
0,4 A²s
0,8 A
-
1,5 W
ja
ja, parametrierbar
nein
ja, parametrierbar
ja, parametrierbar
möglich
ja
-
ja
keine
1
8
8
8
CANopen
CAN
9poliger SubD Stecker
Linearer Bus mit Busabschluss an
beiden Enden
127
1 - 99
10 kbit/s
1 Mbit/s
80 Byte
80 Byte
10
10
PPE / PA 6.6
Profilschiene 35mm
25,4 x 76 x 78 mm
90 g
0 °C bis 60 °C
-25 °C bis 70 °C
ja
