Verdrahtung
Vorgehensweise
HB97D - IM - RD_253-1CAxx - Rev. 14/21

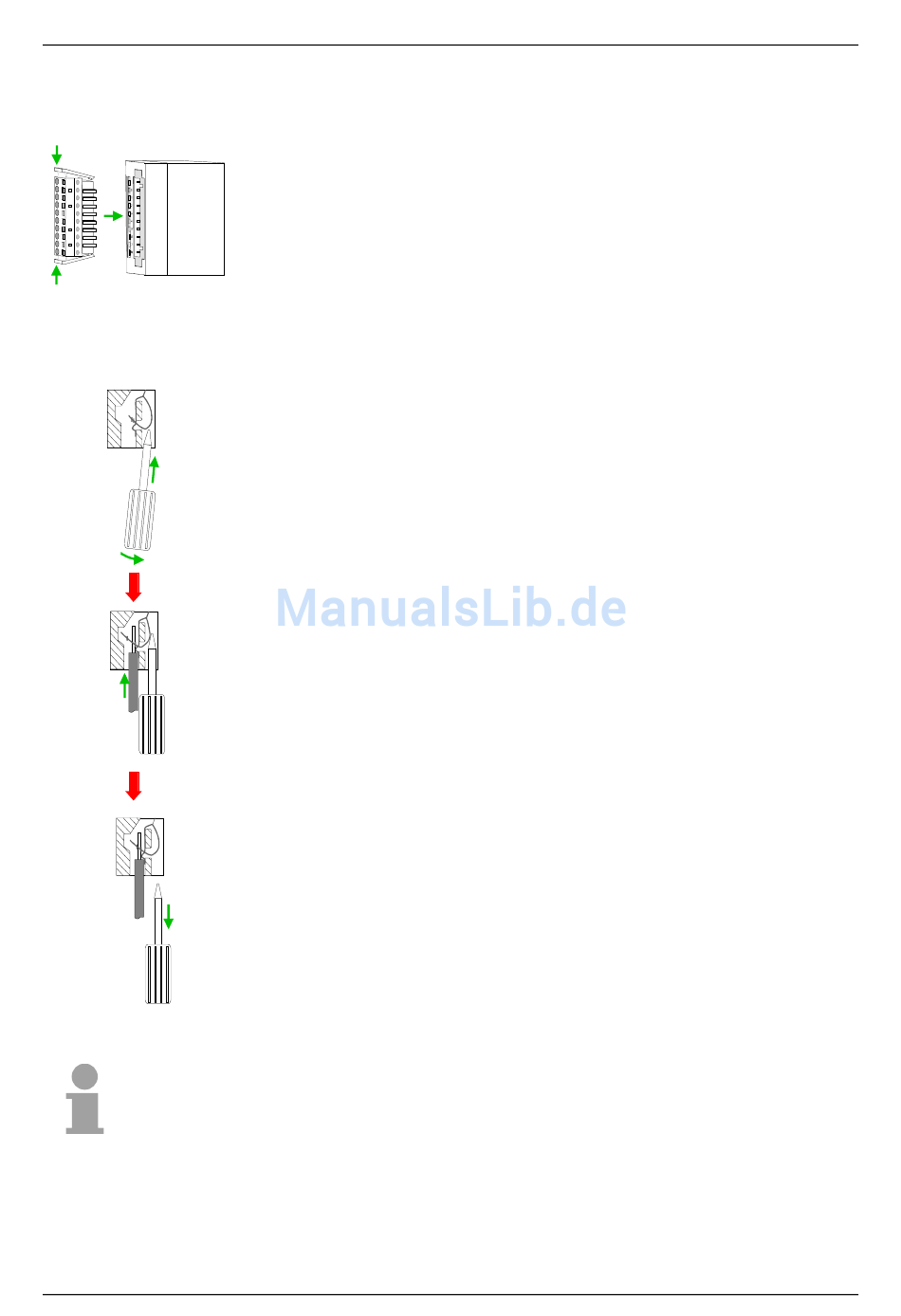

• Stecken Sie den Steckverbinder auf das Modul bis dieser hörbar ein-
rastet. Drücken Sie hierzu während des Steckens, wie gezeigt, die
beiden Verriegelungsklinken zusammen.
Der Steckerverbinder ist nun in einer festen Position und kann leicht
verdrahtet werden.
Die nachfolgende Abfolge stellt die Schritte der Verdrahtung in der Drauf-
sicht dar.
• Zum Verdrahten stecken Sie, wie in der Abbildung gezeigt, einen
passenden Schraubendreher leicht schräg in die rechteckige Öffnung.
• Zum Öffnen der Kontaktfeder müssen Sie den Schraubendreher in die
entgegengesetzte Richtung drücken und halten.
• Führen Sie durch die runde Öffnung Ihren abisolierten Draht ein. Sie
können Drähte mit einem Querschnitt von 0,08mm
18poligen Steckverbindern bis 1,5mm
• Durch Entfernen des Schraubendrehers wird der Draht über einen Fe-
derkontakt sicher mit dem Steckverbinder verbunden.
Hinweis!
Verdrahten Sie zuerst die Versorgungsleitungen (Spannungsversorgung)
und dann die Signalleitungen (Ein- und Ausgänge)!
