VIPA System 200V Handbuch Seite 18

Teil 1 Grundlagen und Montage
Montage
Vorgehensweise
Clack
1-10

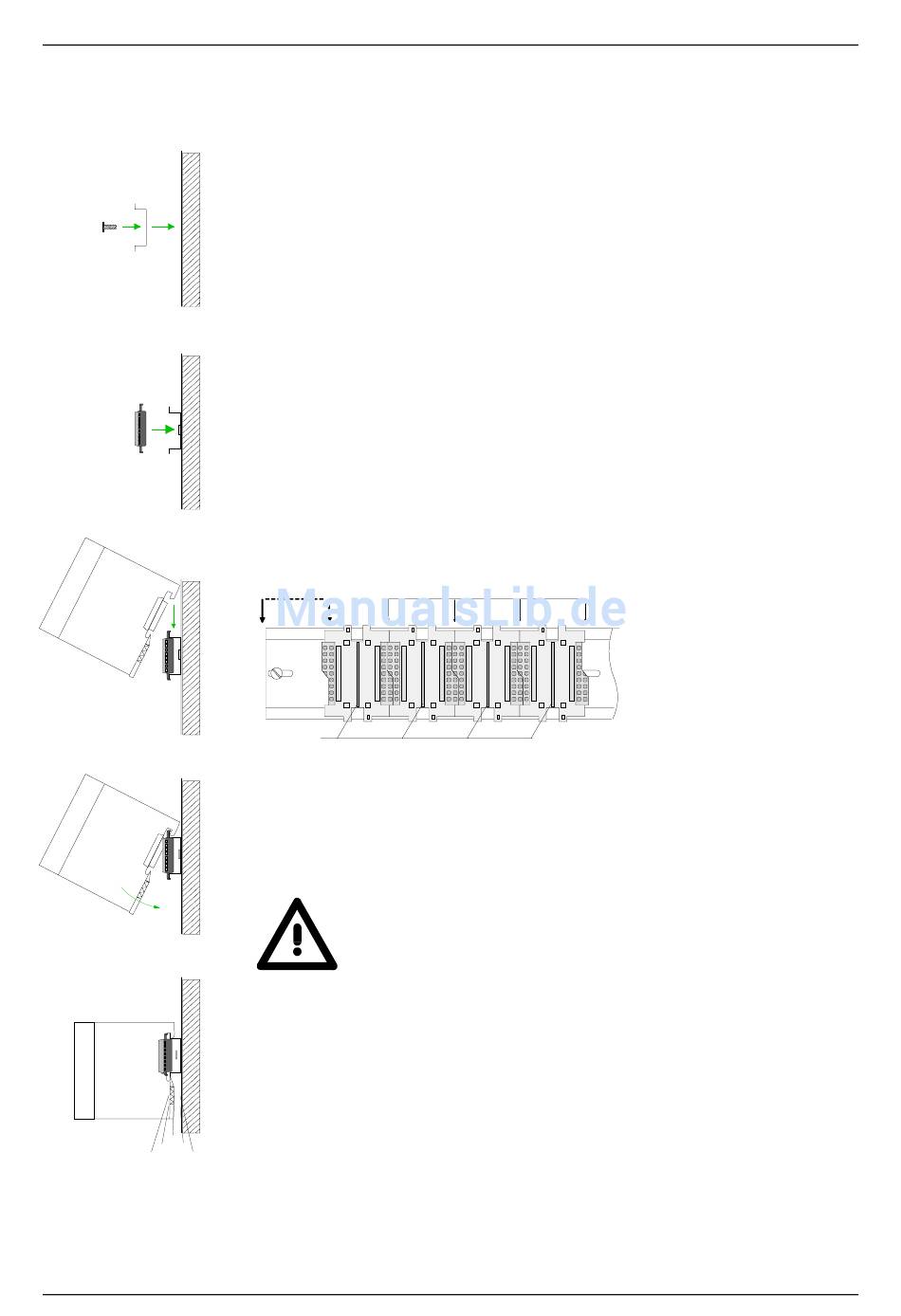

• Montieren Sie die Profilschiene. Bitte beachten Sie, dass Sie ab der
Mitte der Profilschiene nach oben einen Modul-Montageabstand von
mindestens 80mm und nach unten von 60mm einhalten.
• Drücken Sie den Busverbinder in die Profilschiene, bis dieser sicher
einrastet, so dass die Bus-Anschlüsse aus der Profilschiene heraus-
schauen. Sie haben nun die Grundlage zur Montage Ihrer Module.
• Beginnen Sie ganz links mit dem Kopfmodul, wie CPU, PC oder Bus-
koppler und stecken Sie rechts daneben Ihre Peripherie-Module.
1 2
4
• Setzen Sie das zu steckende Modul von oben in einem Winkel von
ca. 45 Grad auf die Profilschiene und drehen Sie das Modul nach
unten, bis es hörbar auf der Profilschiene einrastet. Nur bei
eingerasteten Modulen ist eine Verbindung zum Rückwandbus
sichergestellt.
Achtung!
Module dürfen nur im spannungslosen Zustand ge-
steckt bzw. gezogen werden!
Handbuch VIPA System 200V
[1]
3
[2]
[3]
[4]
HB97D - IM - RD_253-1CAxx - Rev. 14/21
Kopfmodul
(doppelt breit)
Kopfmodul
(einfach breit)
Peripheriemodule
Führungsleisten
