Handbuch VIPA System 200V
Montage
Allgemein
Profilschiene
Busverbinder
HB97D - IM - RD_253-1CAxx - Rev. 14/21

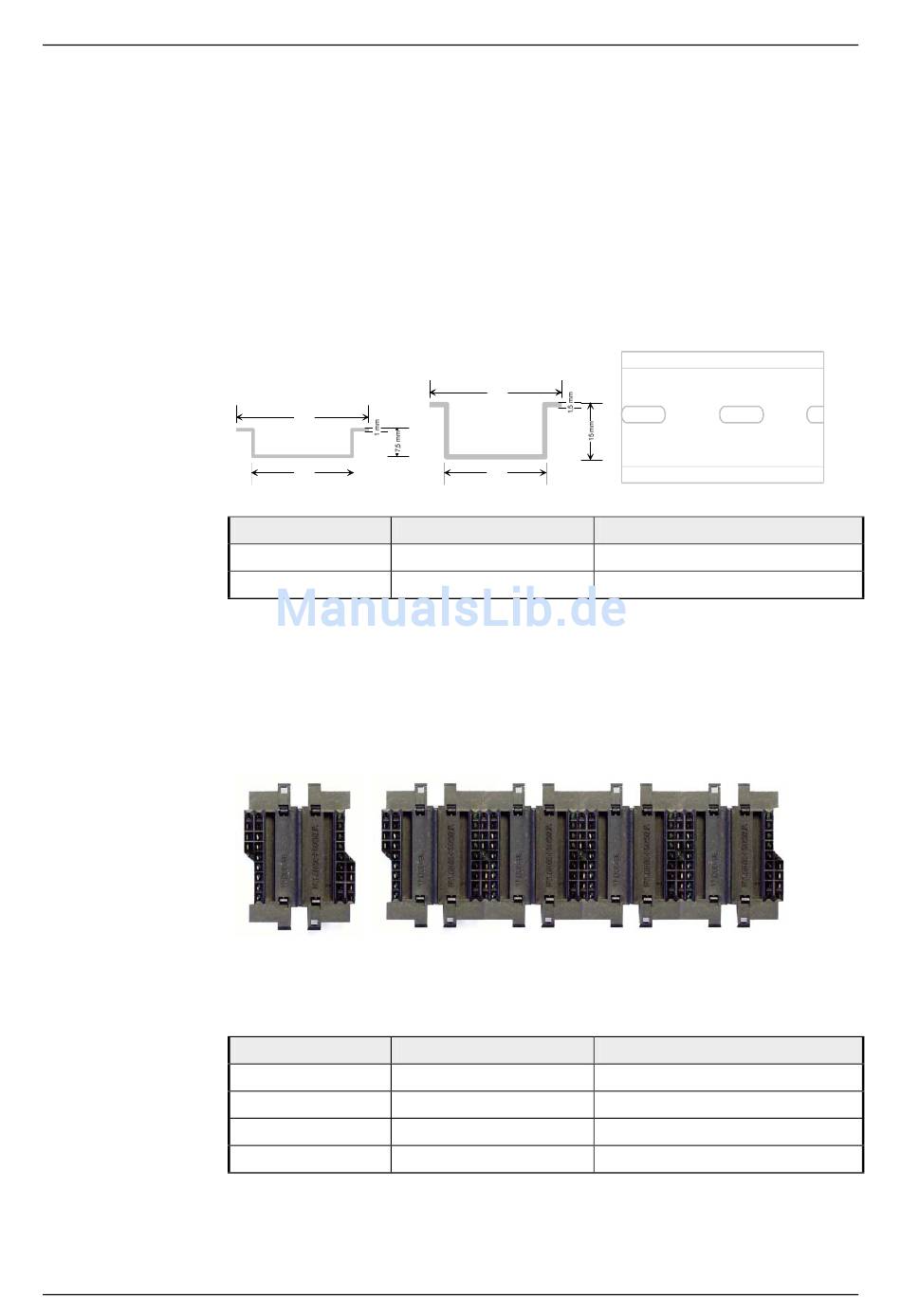

Die einzelnen Module werden direkt auf eine 35mm-Profilschiene montiert
und über Rückwandbus-Verbinder verbunden. Vor der Montage ist der
Rückwandbus-Verbinder in die Profilschiene einzulegen.
Für die Montage können Sie folgende 35mm-Profilschienen verwenden:
35 mm
27 mm
Bestellnummer
Bezeichnung
290-1AF00
35mm-Profilschiene
290-1AF30
35mm-Profilschiene
Für die Kommunikation der Module untereinander wird beim System 200V
ein Rückwandbus-Verbinder eingesetzt. Die Rückwandbusverbinder sind
isoliert und bei VIPA in 1-, 2-, 4- oder 8facher Breite erhältlich.
Nachfolgend sehen Sie einen 1fach und einen 4fach Busverbinder:
Der Busverbinder wird in die Profilschiene eingelegt, bis dieser sicher
einrastet, so dass die Bus-Anschlüsse aus der Profilschiene her-
ausschauen.
Bestellnummer
Bezeichnung
290-0AA10
Busverbinder
290-0AA20
Busverbinder
290-0AA40
Busverbinder
290-0AA80
Busverbinder
Teil 1 Grundlagen und Montage
35 mm
27 mm
Beschreibung
Länge 2000mm, Höhe 15mm
Länge 530mm, Höhe 15mm
Beschreibung
1fach
2fach
4fach
8fach
1-7
