SCHNELLEINFÜHRUNG
D
•

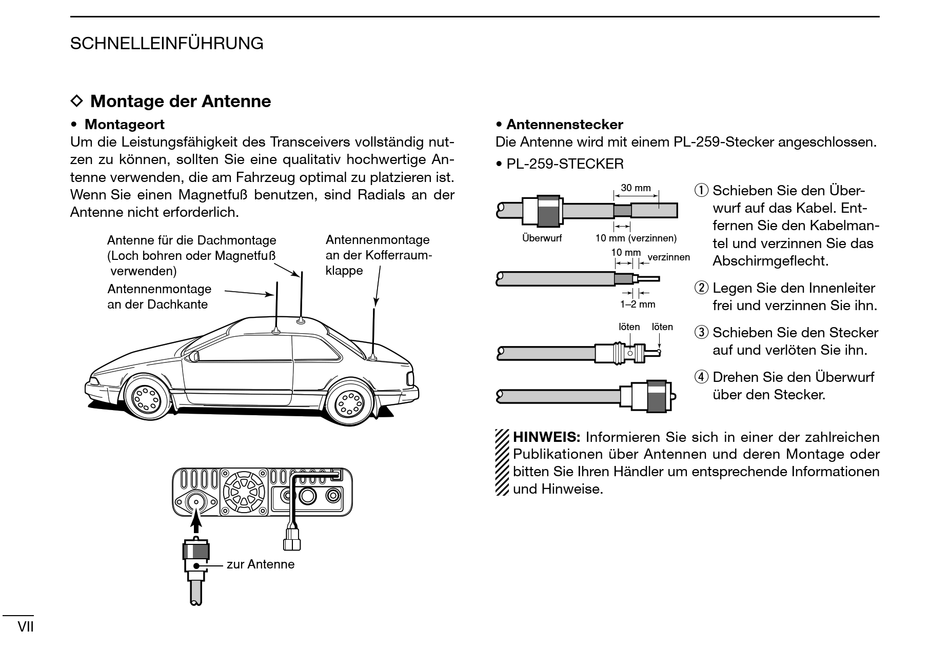

Um die Leistungsfähigkeit des Transceivers vollständig nut-
zen zu können, sollten Sie eine qualitativ hochwertige An-
tenne verwenden, die am Fahrzeug optimal zu platzieren ist.
Wenn Sie einen Magnetfuß benutzen, sind Radials an der
Antenne nicht erforderlich.
Antenne für die Dachmontage
(Loch bohren oder Magnetfuß
verwenden)
Antennenmontage
an der Dachkante
VII
Antennenmontage
an der Kofferraum-
klappe
zur Antenne
•
Die Antenne wird mit einem PL-259-Stecker angeschlossen.
• PL-259-STECKER
30 mm
Überwurf
10 mm (verzinnen)
10 mm
verzinnen
1–2 mm
löten
löten
Informieren Sie sich in einer der zahlreichen
Publikationen über Antennen und deren Montage oder
bitten Sie Ihren Händler um entsprechende Informationen
und Hinweise.
q Schieben Sie den Über-
wurf auf das Kabel. Ent-
fernen Sie den Kabelman-
tel und verzinnen Sie das
Abschirmgefl echt.
w Legen Sie den Innenleiter
frei und verzinnen Sie ihn.
e Schieben Sie den Stecker
auf und verlöten Sie ihn.
r Drehen Sie den Überwurf
über den Stecker.
