D

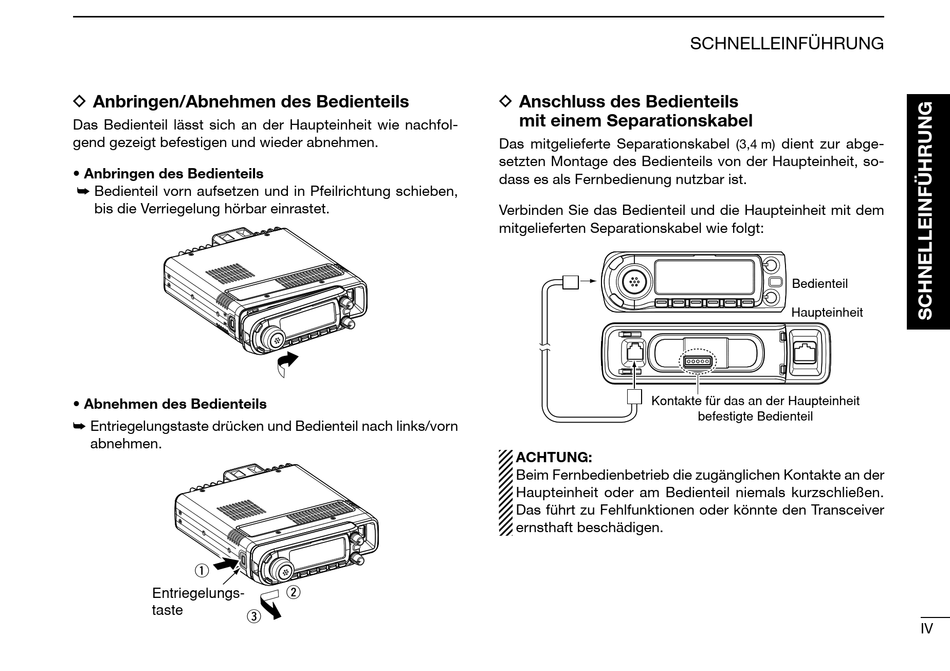

Das Bedienteil lässt sich an der Haupteinheit wie nachfol-
gend gezeigt befestigen und wieder abnehmen.
➥ Bedienteil vorn aufsetzen und in Pfeilrichtung schieben,
bis die Verriegelung hörbar einrastet.
➥ Entriegelungstaste drücken und Bedienteil nach links/vorn
abnehmen.
q
Entriegelungs-
taste
e
w
D
Das mitgelieferte Separationskabel
setzten Montage des Bedienteils von der Haupteinheit, so-
dass es als Fernbedienung nutzbar ist.
Verbinden Sie das Bedienteil und die Haupteinheit mit dem
mitgelieferten Separa tions kabel wie folgt:
Kontakte für das an der Haupteinheit
Beim Fernbedienbetrieb die zugänglichen Kontakte an der
Haupteinheit oder am Bedienteil niemals kurzschließen.
Das führt zu Fehlfunktionen oder könnte den Transceiver
ernsthaft beschädigen.
SCHNELLEINFÜHRUNG
dient zur abge-
(3,4 m)
Bedienteil
Haupteinheit
befestigte Bedienteil
IV
