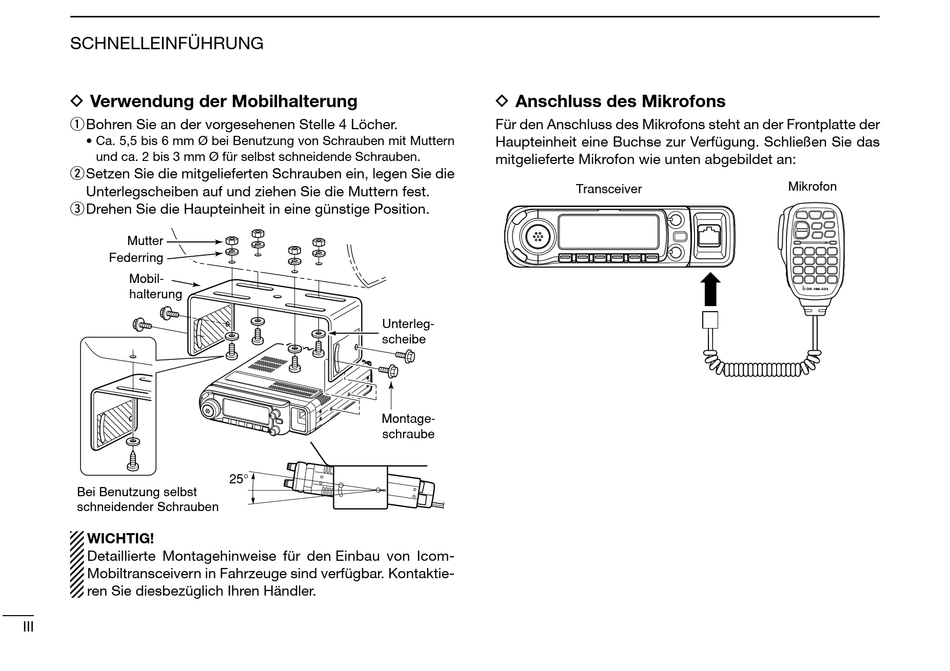

SCHNELLEINFÜHRUNG
D
q Bohren Sie an der vorgesehenen Stelle 4 Löcher.
• Ca. 5,5 bis 6 mm Ø bei Benutzung von Schrauben mit Muttern
und ca. 2 bis 3 mm Ø für selbst schneidende Schrauben.
w Setzen Sie die mitgelieferten Schrauben ein, legen Sie die
Unterlegscheiben auf und ziehen Sie die Muttern fest.
e Drehen Sie die Haupteinheit in eine günstige Position.
Mutter
Federring
Mobil-
halterung
Bei Benutzung selbst
schneidender Schrauben
Detaillierte Montagehinweise für den Einbau von Icom-
Mobil trans ceivern in Fahrzeuge sind verfügbar. Kontaktie-
ren Sie diesbezüglich Ihren Händler.
III
Unterleg-
scheibe
Montage-
schraube
25°
D
Für den Anschluss des Mikrofons steht an der Frontplatte der
Haupteinheit eine Buchse zur Verfügung. Schließen Sie das
mitgelieferte Mikrofon wie unten abgebildet an:
Transceiver
Mikrofon
