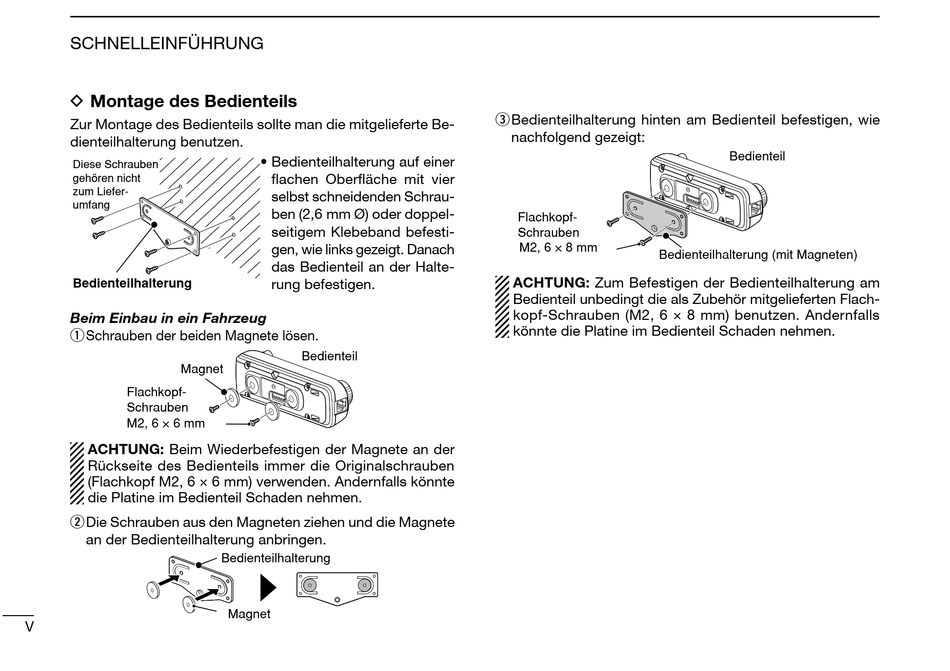

SCHNELLEINFÜHRUNG
D Montage des Bedienteils
Zur Montage des Bedienteils sollte man die mitgelieferte Be-
dienteilhalterung benutzen.
Diese Schrauben
gehören nicht
zum Liefer-
umfang
Bedienteilhalterung
Beim Einbau in ein Fahrzeug
q Schrauben der beiden Magnete lösen.
Magnet
Flachkopf-
Schrauben
M2, 6 × 6 mm
ACHTUNG: Beim Wiederbefestigen der Magnete an der
Rückseite des Bedienteils immer die Originalschrauben
(Flachkopf M2, 6 × 6 mm) verwenden. Andernfalls könnte
die Platine im Bedienteil Schaden nehmen.
w Die Schrauben aus den Magneten ziehen und die Magnete
an der Bedienteilhalterung anbringen.
V
Bedienteilhalterung auf einer
flachen Oberfläche mit vier
selbst schneidenden Schrau-
ben (2,6 mm Ø) oder doppel-
seitigem Klebeband befesti-
gen, wie links gezeigt. Danach
das Bedienteil an der Halte-
rung befestigen.
Bedienteil
Bedienteilhalterung
Magnet
e Bedienteilhalterung hinten am Bedienteil befestigen, wie
nachfolgend gezeigt:
Flachkopf-
Schrauben
M2, 6 × 8 mm
Bedienteilhalterung (mit Magneten)
ACHTUNG: Zum Befestigen der Bedienteilhalterung am
Bedienteil unbedingt die als Zubehör mitgelieferten Flach-
kopf-Schrauben (M2, 6 × 8 mm) benutzen. Andernfalls
könnte die Platine im Bedienteil Schaden nehmen.
Bedienteil
