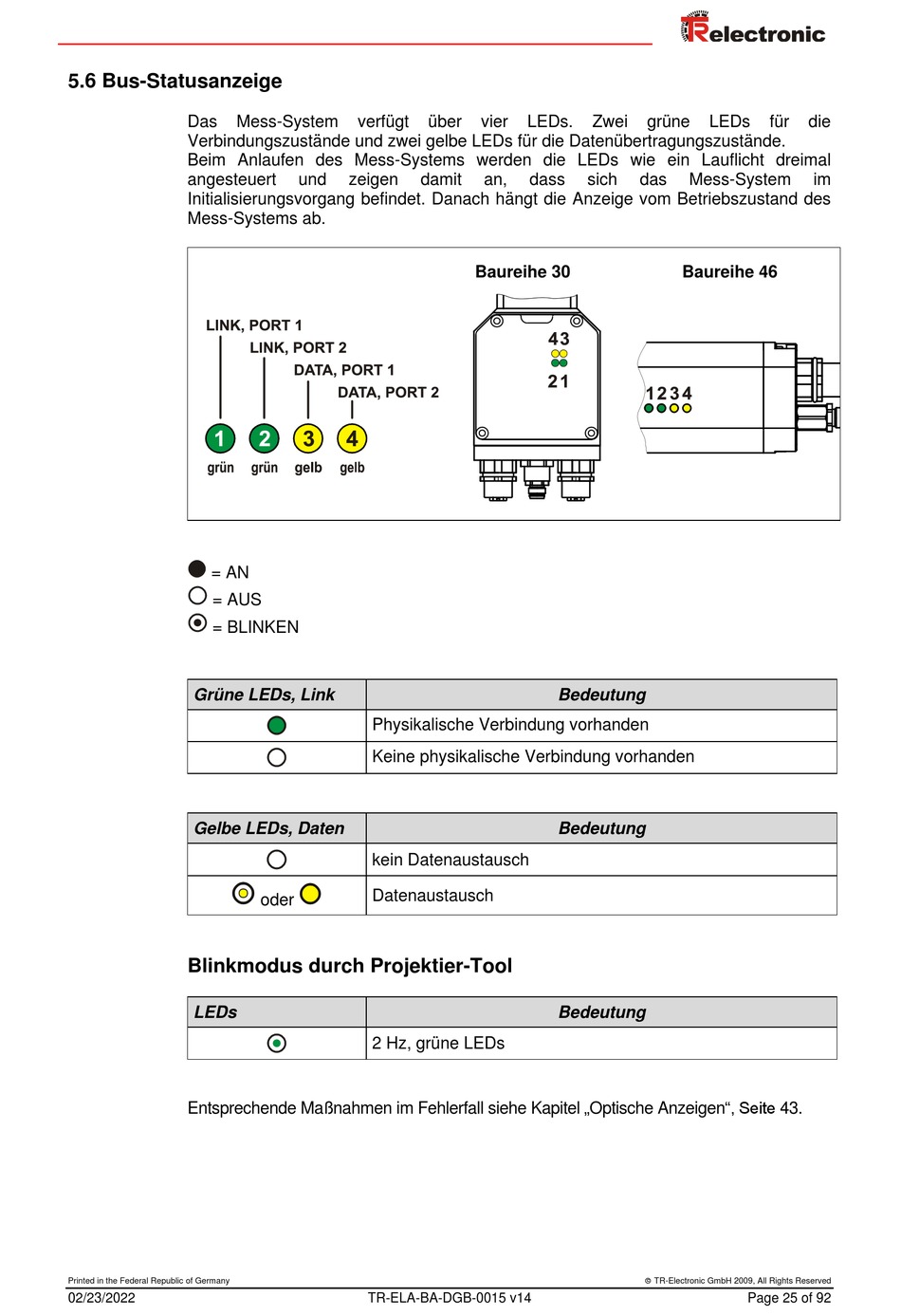

5.6 Bus-Statusanzeige

Das Mess-System
Verbindungszustände und zwei gelbe LEDs für die Datenübertragungszustände.
Beim Anlaufen des Mess-Systems werden die LEDs wie ein Lauflicht dreimal
angesteuert
Initialisierungsvorgang befindet. Danach hängt die Anzeige vom Betriebszustand des
Mess-Systems ab.
= AN
= AUS
= BLINKEN
Grüne LEDs, Link
Gelbe LEDs, Daten
Blinkmodus durch Projektier-Tool
LEDs
Entsprechende Maßnahmen im Fehlerfall siehe Kapitel „Optische Anzeigen", Seite 43.
