1 MRMV4 – Motorschutz
1.3.2 Adaptive Parametersätze
Name
Name

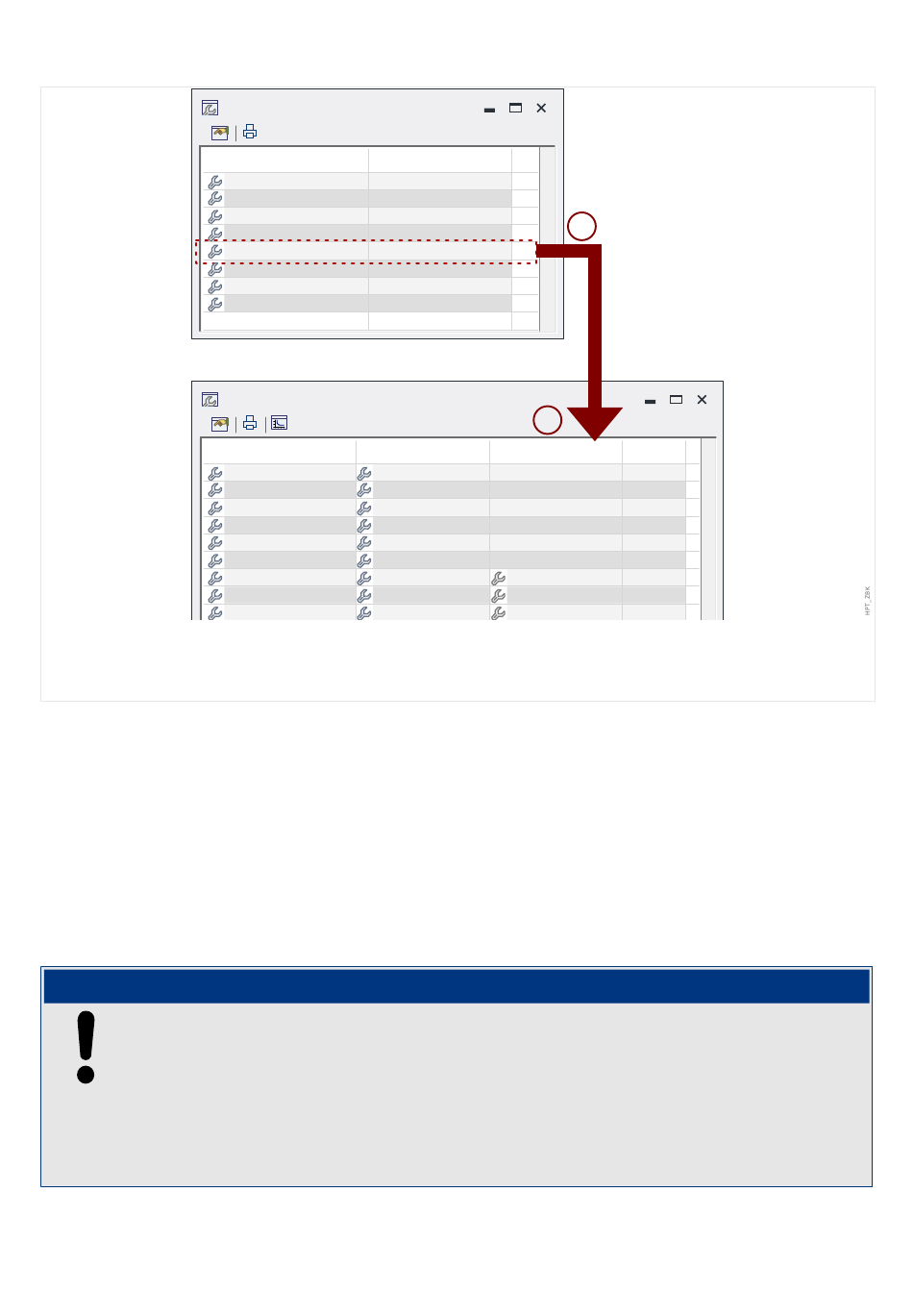

Abb. 2:
Eine Zuweisung zu einem Parameter mit Adaptiven Parametersätzen fügt den Satz-
Parametern alternative Werte hinzu.
Durch diese Zuweisung eines Adaptiven Parametersatzes bekommen die meisten Satz-
Parameter einen neuen, alternativen Einstellwert. Zunächst ist dieser gleich demjenigen
für den „StandardSatz", kann aber in üblicher Weise (durch Doppelklick) angepasst
werden.
Die Grundidee ist einfach die, dass der alternative »AdaptSatz 1«-Wert aktiv eingesetzt
wird, sobald das zugewiesene Signal „U[1] . Alarm " den Zustand „wahr" annimmt.
Da es vier gewöhnliche Parametersätze gibt und jeder einzelne den „StandardSatz" und
bis zu vier Adaptive Parametersätze haben kann, folgt, dass Einstell-Parameter, die
Adaptive Parametersätze unterstützen, bis zu 20 unterschiedliche Einstellwerte haben
können.
Adaptive Parameter fallen automatisch zurück, wenn die Rangierung, die sie aktiviert
hat, zurückfällt.
Falls zu einem Zeitpunkt mehrere Rangierungen gleichzeitig aktiv sind, gilt Folgendes:
Der Adaptive Satz 1 ist dominant gegenüber dem Adaptiven Satz 2. Der Adaptive Satz 2
ist dominant gegenüber dem Adaptiven Satz 3. Der Adaptive Satz 3 ist dominant
gegenüber dem Adaptiven Satz 4.
Anwendungsbeispiele für Adaptive Parametersätze
• ANSI 51C: Spannungsabhängiger Überstromschutz
52
Schutzparameter/Globale Schutzpara/I-Schutz/I[1]
Wert
ExBlo1
- . -
ExBlo2
- . -
ExBlo AuslBef
- . -
Ex rückw Verr
- . -
AdaptSatz 1
U[1] - 27, 59 . Alarm
AdaptSatz 2
- . -
AdaptSatz 3
- . -
AdaptSatz 4
- . -
Schutzparameter/Satz 1/I-Schutz - 50, 51/I[1] - 50, 51
StandardSatz
Funktion
aktiv
ExBlo Fk
inaktiv
Ex rückw Verr Fk
inaktiv
Blo AuslBef
inaktiv
ExBlo AuslBef Fk
inaktiv
Messprinzip
Grundwelle
I>
1
Kennl
DEFT
t
1
...
1
2
U[1] - 27, 59 . Alarm
1
DEFT
1
HINWEIS!
MRMV4
Unit
In
s
MRMV4-3.7-DE-MAN
