2 Hardware
2.5.3.3 Stromeingänge anschließen
2.5.3.3
Stromeingänge anschließen
An die Strommesseingänge können prinzipiell sowohl Stiftkabelschuhe als auch
Ringkabelschuhe angeschlossen werden.
Beachten Sie hierbei allerdings die jeweils gültigen Richtlinien und Vorschriften. Es sind
unter Umständen in Ihrem Land nicht alle Verbindungstypen zulässig.
Verwenden Sie einen Drehmomentschlüssel, um die korrekten Anzugsmomente zu
gewährleisten:
• Schrauben für die Befestigung des Stromeingangssteckers:
◦ Anzugsmoment: 0,3 Nm
• Schrauben für den Stromwandleranschluss:
◦ empfohlenes Anzugsmoment: 1,35 Nm
◦ maximal erlaubtes Anzugsmoment: 2,0 Nm
Anschlussquerschnitt:
• 1 x oder 2 x 2,5 mm² (2 x AWG 14) mit Aderendhülse, oder:
• 1 x oder 2 x 4,0 mm² (2 x AWG 12) mit Ringkabelschuh oder Kabelschuh, oder:
• 1 x oder 2 x 6 mm² (2 x AWG 10) mit Ringkabelschuh oder Kabelschuh.
114
VORSICHT!
WARNUNG!

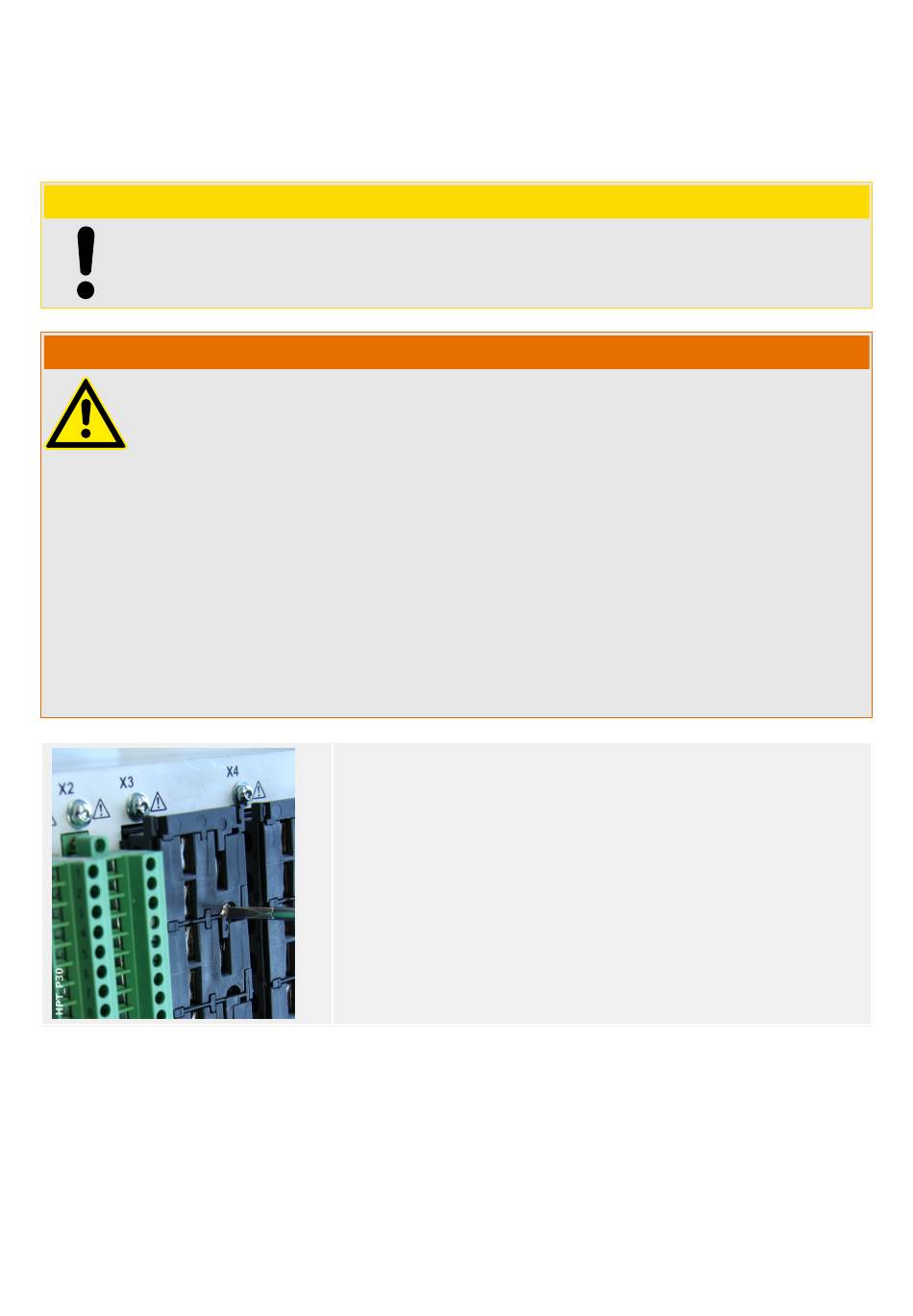

Unabhängig vom Anschlusstyp ist der erste Schritt immer, den
Anschlussblock loszuschrauben und vom Schutzgerät zu
entfernen.
Anmerkung: Die Messeingänge dieses Anschlussblocks sind
kurzschließend.
MRMV4
MRMV4-3.7-DE-MAN
