2 Hardware
2.1 Maßzeichnungen
Abb. 5:

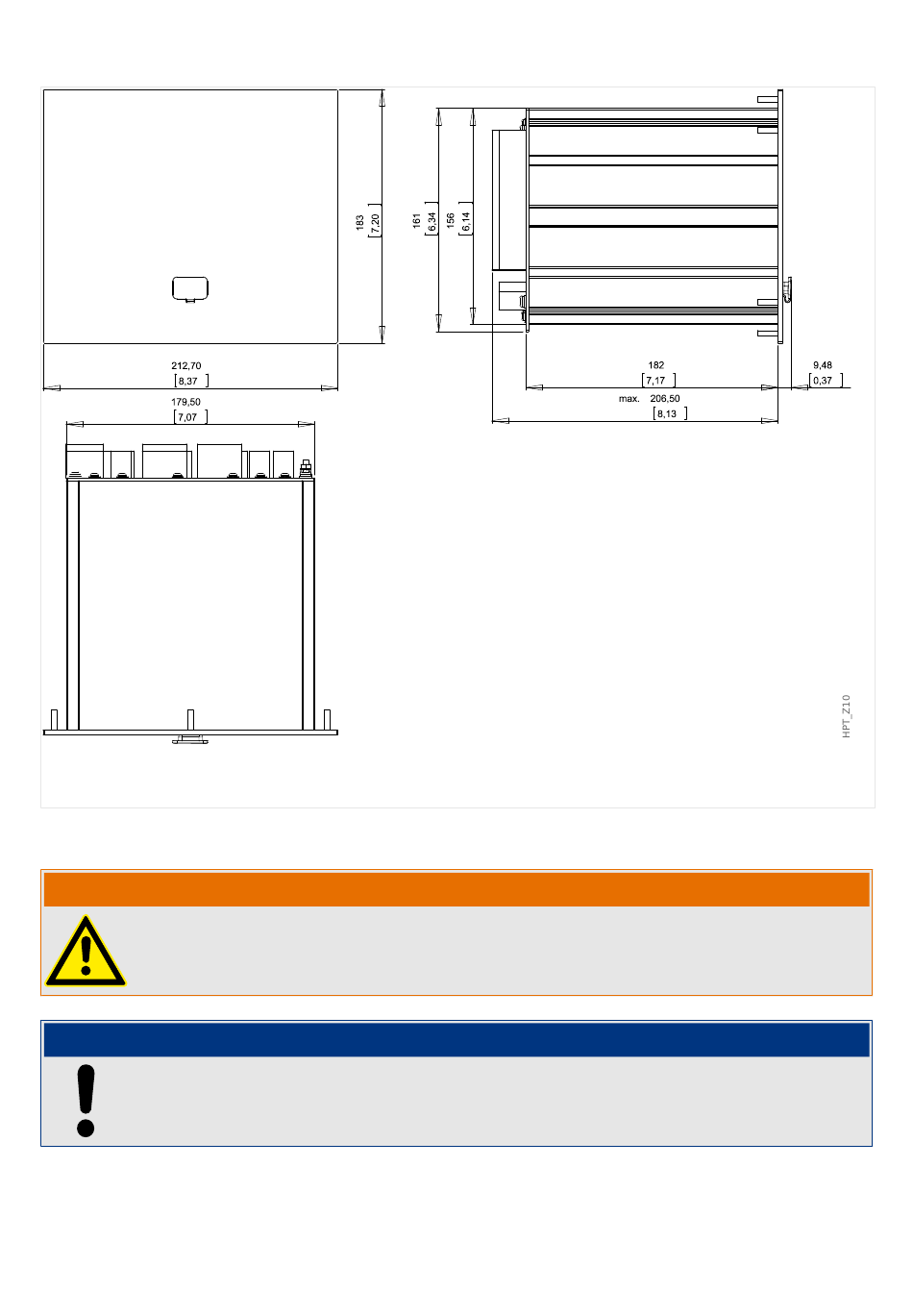

3-Seiten-Ansicht B2-Gehäuse. (Alle Angaben in mm, Maße in eckigen Klammern in Zoll.)
Montagebild (8-Tasten-Ausführung)
WARNUNG!
Auch bei ausgeschalteter Hilfsspannung können an den Geräteanschlüssen gefährliche
Spannungen auftreten.
HINWEIS!
Das in diesem Abschnitt gezeigtet Montagebild ist exklusiv gültig für Geräte mit 8-Tasten
auf der Gerätefront. (INFO-Taste, C-Taste, OK-Taste, CTRL-Taste und 4 Softkeys).
MRMV4-3.7-DE-MAN
