2 Hardware

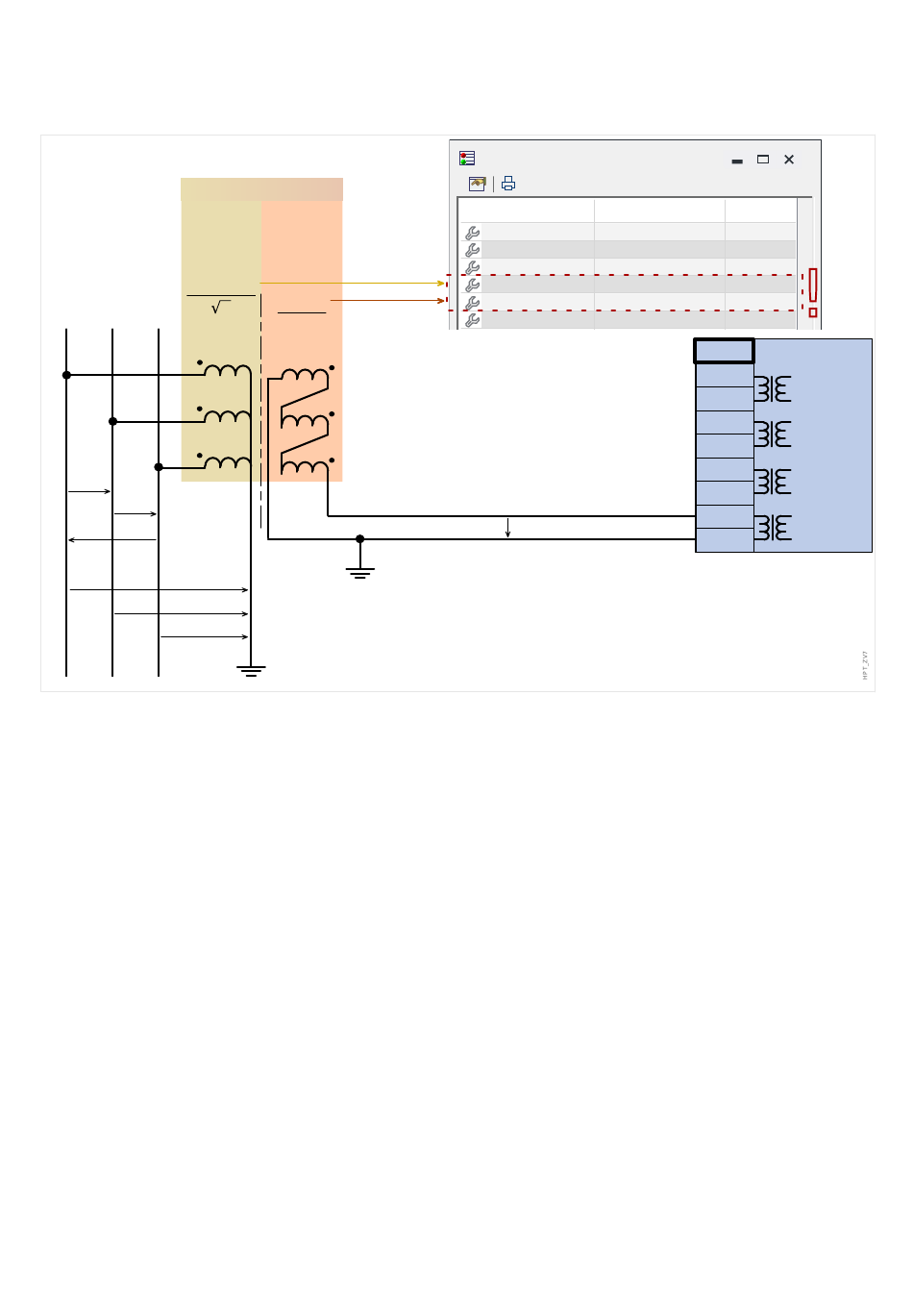

2.6.3.2 Messung über die offene Dreieckswicklung
2.6.3.2
Messung über die offene Dreieckswicklung
20000 V
L1
L2
L3
U̲ L 12
U̲ L 23
U̲ L 31
Nach korrektem Anschluss der Spannungsmesseingänge wird die Verlagerungsspannung
bei folgender Einstellung gemessen:
• »UE[x] . UX Quelle« = „gemessen"
Die offene Dreieckswicklung wird üblicherweise so dimensioniert, dass bei einem satten
Erdschluss die Effektivwerte der Nullspannung und der Leiter-Leiter-Spannung gleich sind.
Übersetzungsverhältnis / Skalierung in Bezug auf Un
Die Schwellwerte der Spannungsschutzfunktionen werden in Einheiten der Nennspannung
Un eingestellt, die sich durch die Einstellwerte »SpW . ESpW sek« und »SpW . ESpW
pri« ergibt.
Beispiel: Für die Spannungswandlerdaten aus dem Diagramm (Sekundärspannung =
100 V / 3) ergibt sich:
• »UE[x] . UE>« = 1,0⋅Un = 100 V
Nullspannung bei einem satten einpoligen Erdschluss
• UX gem = 1,0⋅Un
Beispiel: Für die Spannungswandlerdaten aus dem Diagramm (Sekundärspannung =
100 V / 3) ergibt sich:
• UX gem = 1,0⋅Un = 100 V
130
Beispieleintrag
100 V
3
3
U̲ L 1
U̲ L 2
U̲ L 3
Feldparameter/SpW
Name
Wert
SpW pri
20000
SpW sek
100
SpW Anschluss
Leiter-Erde
ESpW pri
20000
ESpW sek
100
U Sync
L12
UX̲ '
MRMV4
Einheit
V
V
V
V
X?.
1
2
3
4
5
6
da [e]
7
dn [n]
8
MRMV4-3.7-DE-MAN
UL1/UL12
UL2/UL23
UL3/UL31
UX
