Seg HighPROTEC MRMV4 Handbuch Seite 144

2 Hardware
2.11.1 Modbus® RTU/ IEC 60870-5-103 über RS485
2.2nF
(intern)
1 2 3 4 5 6
Schirmung auf der
Masterseite geerdet,
Abschlusswiderstände verwendet.

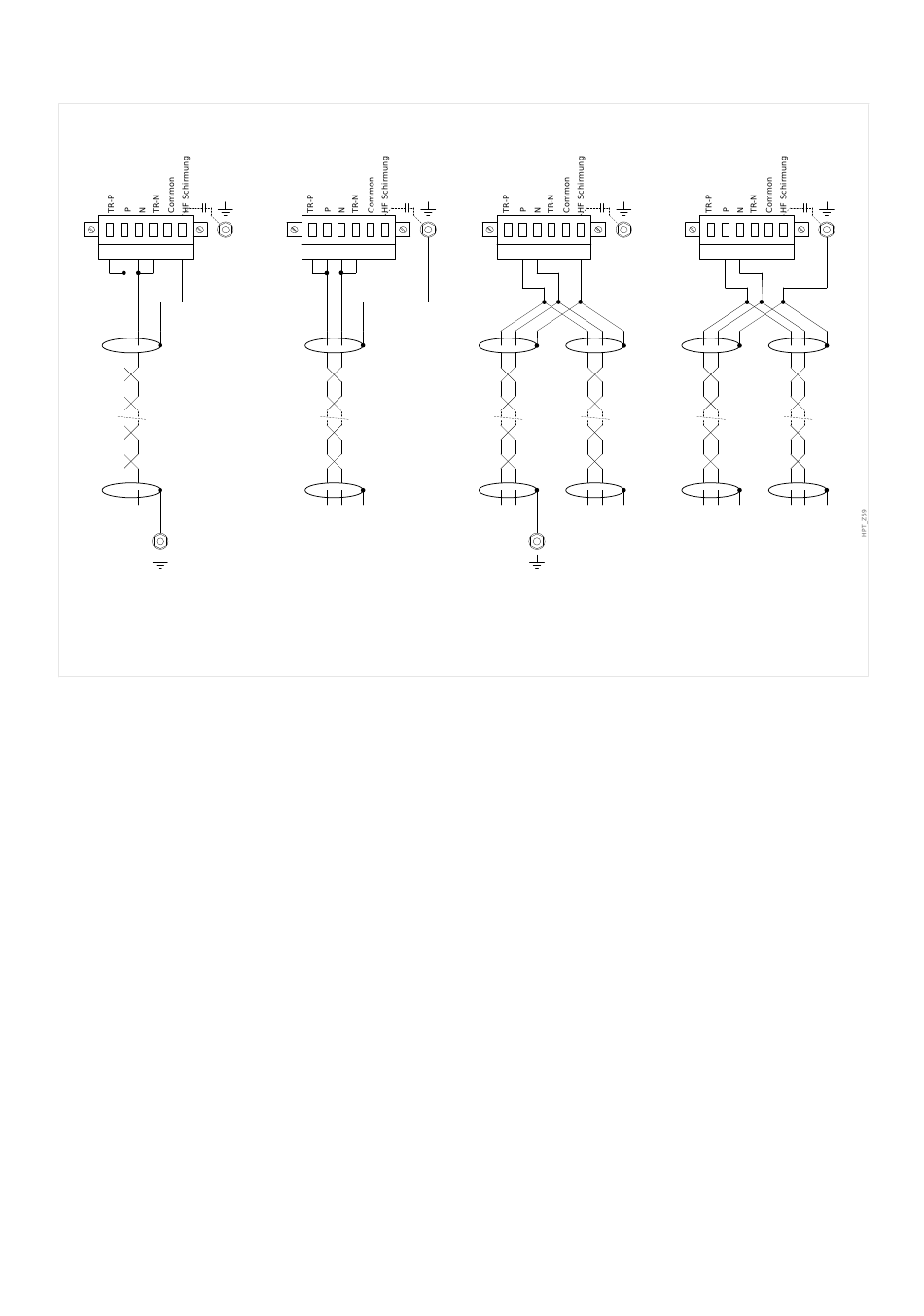

Abb. 46: Schirmungsoptionen (2-Draht + HF Schirmung)
144
2.2nF
(intern)
1 2 3 4 5 6
Schirmung auf der
Geräteseite geerdet,
Abschlusswiderstände verwendet.
MRMV4
2.2nF
(intern)
1 2 3 4 5 6
Schirmung auf der
Masterseite geerdet, keine Abschlusswiderstände.
2.2nF
(intern)
1 2 3 4 5 6
Schirmung auf der
Geräteseite geerdet, keine Abschlusswiderstände.
MRMV4-3.7-DE-MAN
