4.15
PQS - Leistung [32, 37]
Jede der verfügbaren Stufen kann wahlweise als P<, P>, Pr>, Q<, Q>, Qr>, S< oder S>
projektiert werden.
P< und P> überwachen positive Wirkleistung (Vorzeichen). Q< und Q> überwachen
positive Blindleistung (Vorzeichen). Diese Modi können zur Überwachung von Unter- und
Überlast in positiver Leistungsrichtung eingesetzt werden (Quadrant 1 und 4).
Der Betrag der Scheinleistung wird kreisförmig über alle vier Quadranten überwacht. S<
überwacht das Unterschreiten des Betrages der Scheinleistung. S> überwacht ein
Überschreiten des Betrages der Scheinleistung (jeweils über alle vier Quadranten).
Die (Wirk-) Rückleistungsüberwachung Pr> ist im negativen Wirkleistungsbereich aktiv. Es
wird die Wirkleistungsumkehr vom positiven in den negativen Wirkleistungsbereich
überwacht.
Die (Blind-) Rückleistungsüberwachung Qr> ist im negativen Blindleistungsbereich aktiv.
Es wird die Blindleistungsumkehr vom positiven in den negativen Blindleistungsbereich
überwacht.

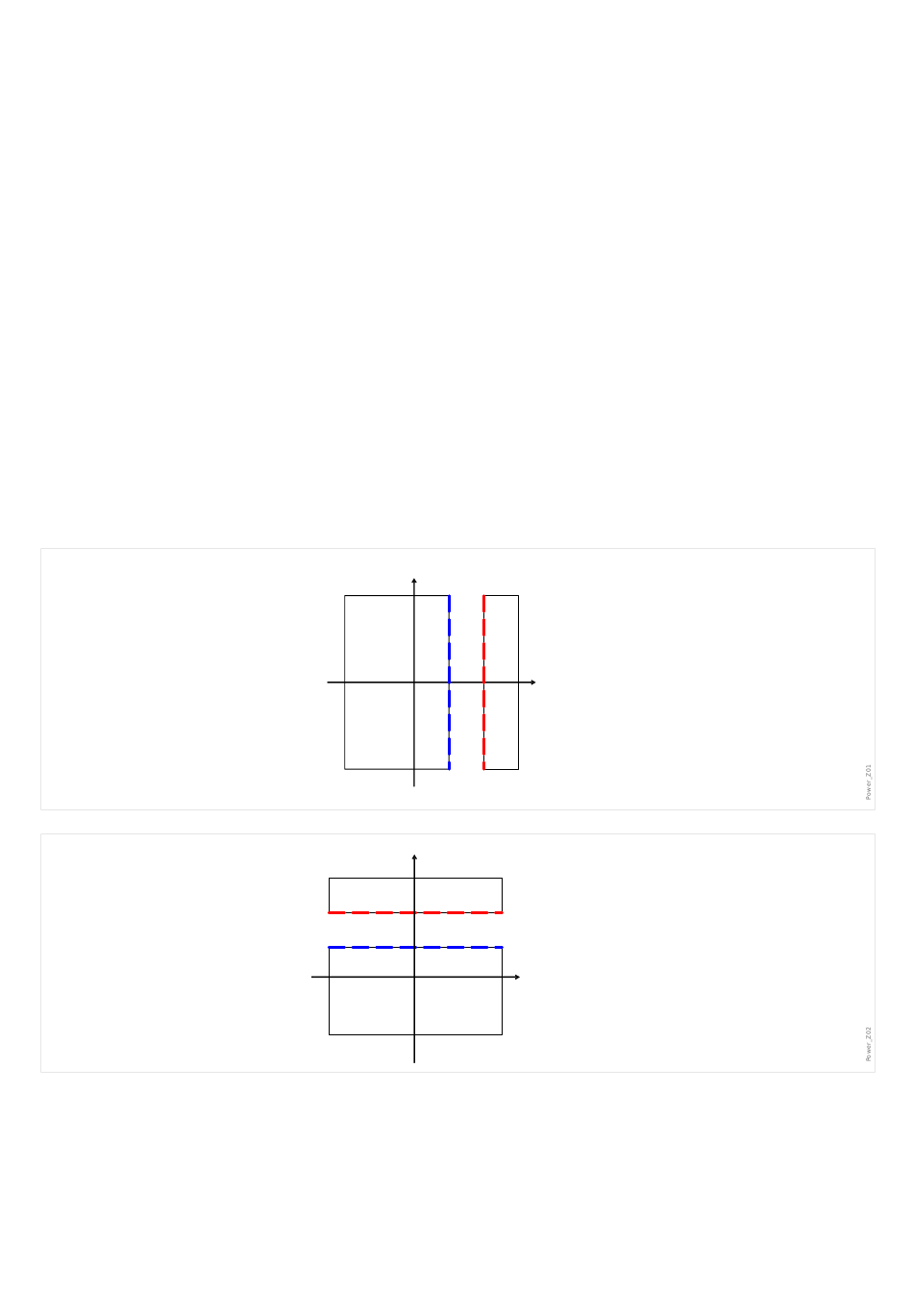

Die folgenden Grafiken zeigen den Schutzbereich der einzelnen Modi.
MRMV4-3.7-DE-MAN
Q
P
P<
P>
Q
Q>
Q<
P
MRMV4
4 Schutzmodule
4.15 PQS - Leistung [32, 37]
353
