2 Hardware
2.6.1 TU – Spannungsmesseingänge

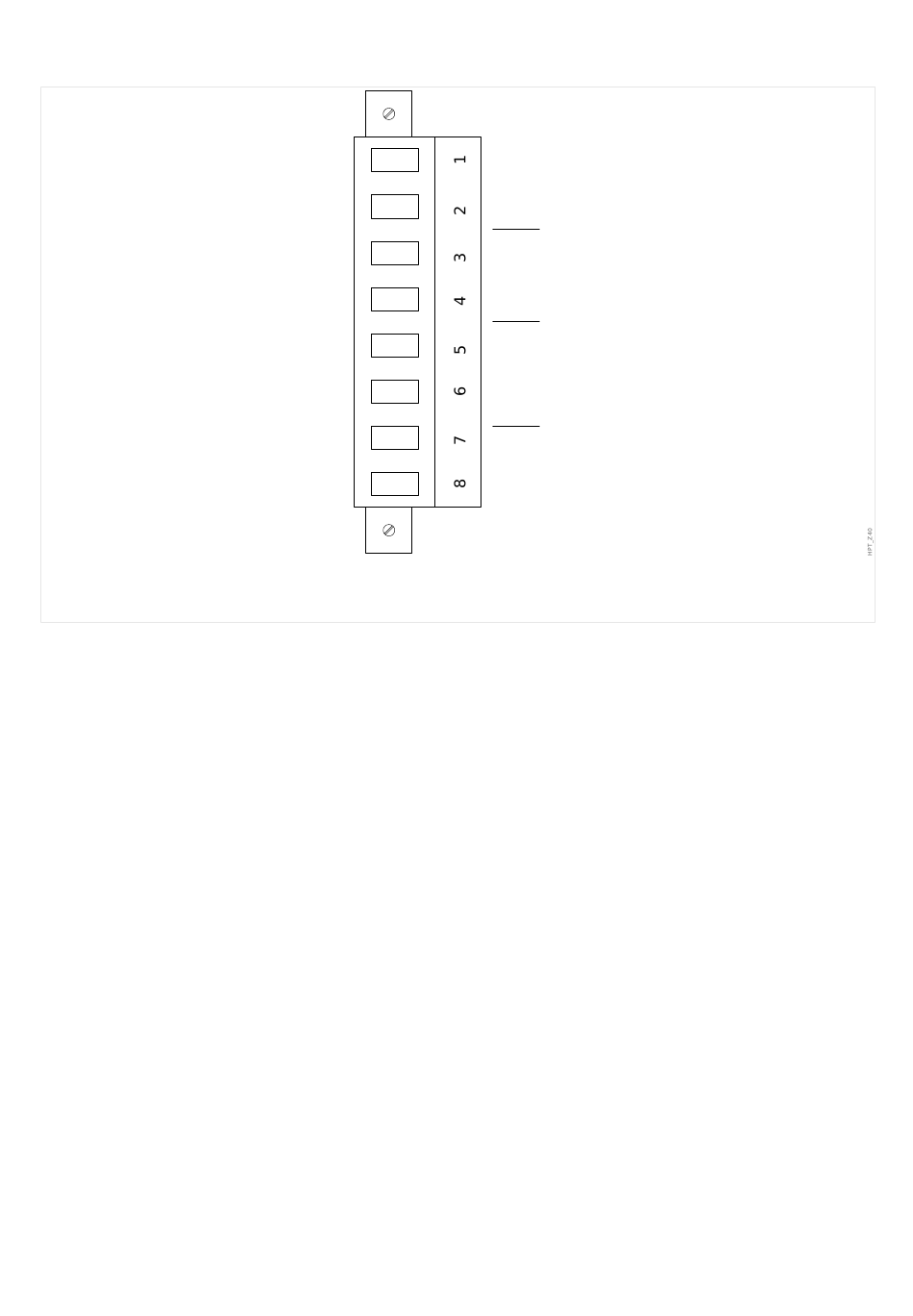

Abb. 27:

Elektromechanische Zuordnung

Spannungsmesseingänge
Die Baugruppe „TU" verfügt über 4 Spannungsmesseingänge.
• Der Spannungsmessbereich ist 0 – 800 V (für jeden Eingang).
• Drei Eingänge messen Leiterspannungen:
◦ entweder Außenleiterspannungen (UL12, UL23 , UL31),
◦ oder Phasenspannungen (UL1, UL2, UL3)
• Der 4. Eingang dient der Erfassung der Verlagerungsspannung UX.
In den Feldparametern muss die korrekte Beschaltung der Spannungsmesseingänge
parametriert werden:
• Einstellung [Feldparameter / SpW] »SpW Anschluss« = „Leiter-Erde" – Leiter-Erd
(Stern)
• Einstellung [Feldparameter / SpW] »SpW Anschluss« = „Leiter-Leiter" – Phase-Phase
(Dreieck bzw. V-Schaltung)
122
UL1.1
UL1.2
UL2.1
UL2.2
UL3.1
UL3.2
UX1.1
UX1.2
