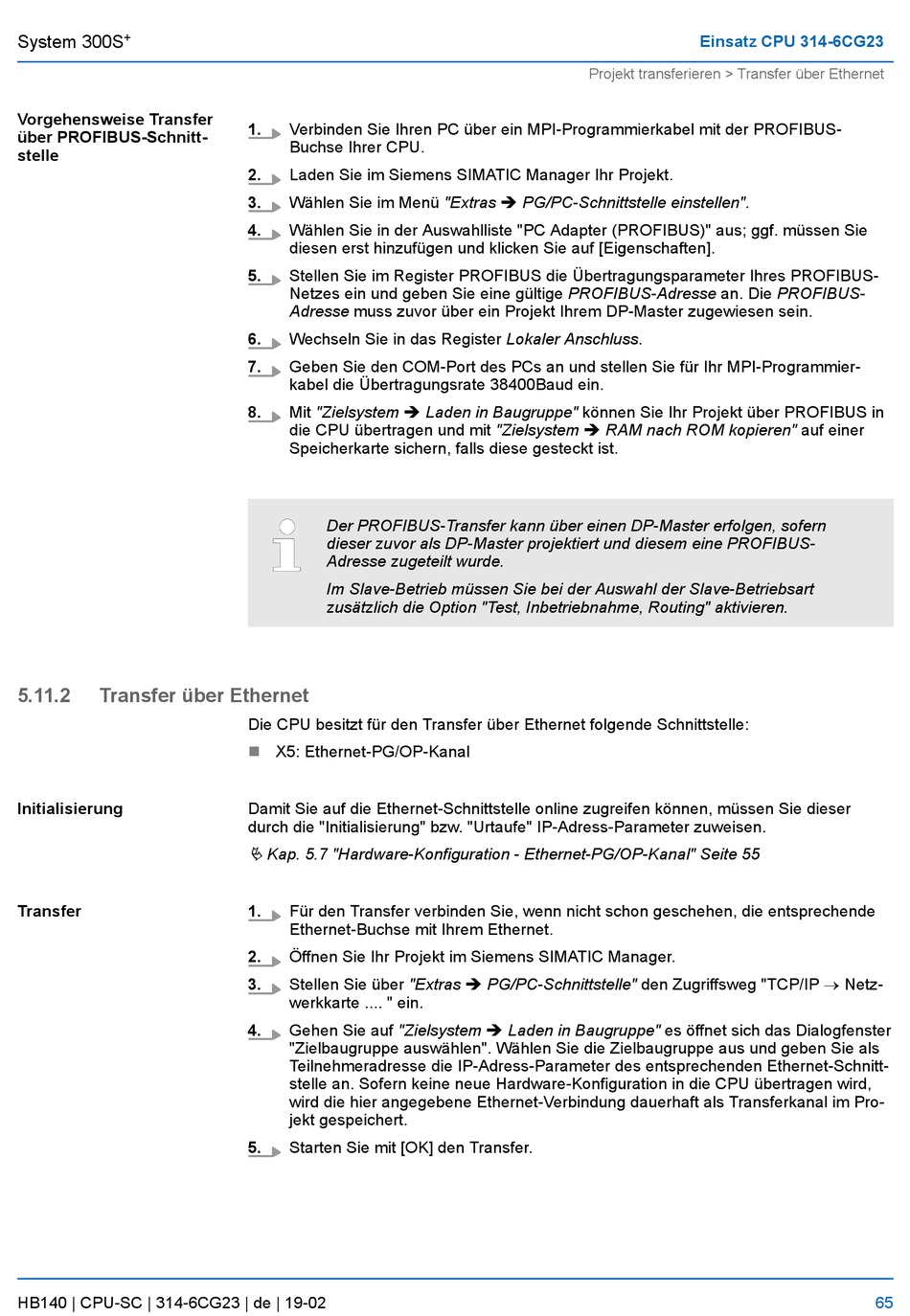

System 300S
Vorgehensweise Transfer
über PROFIBUS-Schnitt-
stelle
5.11.2
Transfer über Ethernet
Initialisierung
Transfer
HB140 | CPU-SC | 314-6CG23 | de | 19-02
1.
Verbinden Sie Ihren PC über ein MPI-Programmierkabel mit der PROFIBUS-
Buchse Ihrer CPU.
2.
Laden Sie im Siemens SIMATIC Manager Ihr Projekt.
3.
Wählen Sie im Menü "Extras è PG/PC-Schnittstelle einstellen".
4.
Wählen Sie in der Auswahlliste "PC Adapter (PROFIBUS)" aus; ggf. müssen Sie
diesen erst hinzufügen und klicken Sie auf [Eigenschaften].
5.
Stellen Sie im Register PROFIBUS die Übertragungsparameter Ihres PROFIBUS-
Netzes ein und geben Sie eine gültige PROFIBUS-Adresse an. Die PROFIBUS-
Adresse muss zuvor über ein Projekt Ihrem DP-Master zugewiesen sein.
6.
Wechseln Sie in das Register Lokaler Anschluss.
7.
Geben Sie den COM-Port des PCs an und stellen Sie für Ihr MPI-Programmier-
kabel die Übertragungsrate 38400Baud ein.
8.
Mit "Zielsystem è Laden in Baugruppe" können Sie Ihr Projekt über PROFIBUS in
die CPU übertragen und mit "Zielsystem è RAM nach ROM kopieren" auf einer
Speicherkarte sichern, falls diese gesteckt ist.
Der PROFIBUS-Transfer kann über einen DP-Master erfolgen, sofern
dieser zuvor als DP-Master projektiert und diesem eine PROFIBUS-
Adresse zugeteilt wurde.
Im Slave-Betrieb müssen Sie bei der Auswahl der Slave-Betriebsart
zusätzlich die Option "Test, Inbetriebnahme, Routing" aktivieren.
Die CPU besitzt für den Transfer über Ethernet folgende Schnittstelle:
n
X5: Ethernet-PG/OP-Kanal
Damit Sie auf die Ethernet-Schnittstelle online zugreifen können, müssen Sie dieser
durch die "Initialisierung" bzw. "Urtaufe" IP-Adress-Parameter zuweisen.
Ä Kap. 5.7 "Hardware-Konfiguration - Ethernet-PG/OP-Kanal" Seite 55
1.
Für den Transfer verbinden Sie, wenn nicht schon geschehen, die entsprechende
Ethernet-Buchse mit Ihrem Ethernet.
2.
Öffnen Sie Ihr Projekt im Siemens SIMATIC Manager.
Stellen Sie über "Extras è PG/PC-Schnittstelle" den Zugriffsweg "TCP/IP ® Netz-
3.
werkkarte .... " ein.
4.
Gehen Sie auf "Zielsystem è Laden in Baugruppe" es öffnet sich das Dialogfenster
"Zielbaugruppe auswählen". Wählen Sie die Zielbaugruppe aus und geben Sie als
Teilnehmeradresse die IP-Adress-Parameter des entsprechenden Ethernet-Schnitt-
stelle an. Sofern keine neue Hardware-Konfiguration in die CPU übertragen wird,
wird die hier angegebene Ethernet-Verbindung dauerhaft als Transferkanal im Pro-
jekt gespeichert.
5.
Starten Sie mit [OK] den Transfer.
Einsatz CPU 314-6CG23
Projekt transferieren > Transfer über Ethernet
65
