System 300S
Frontstecker der E/A-Peri-
pherie
HB140 | CPU-SC | 314-6CG23 | de | 19-02

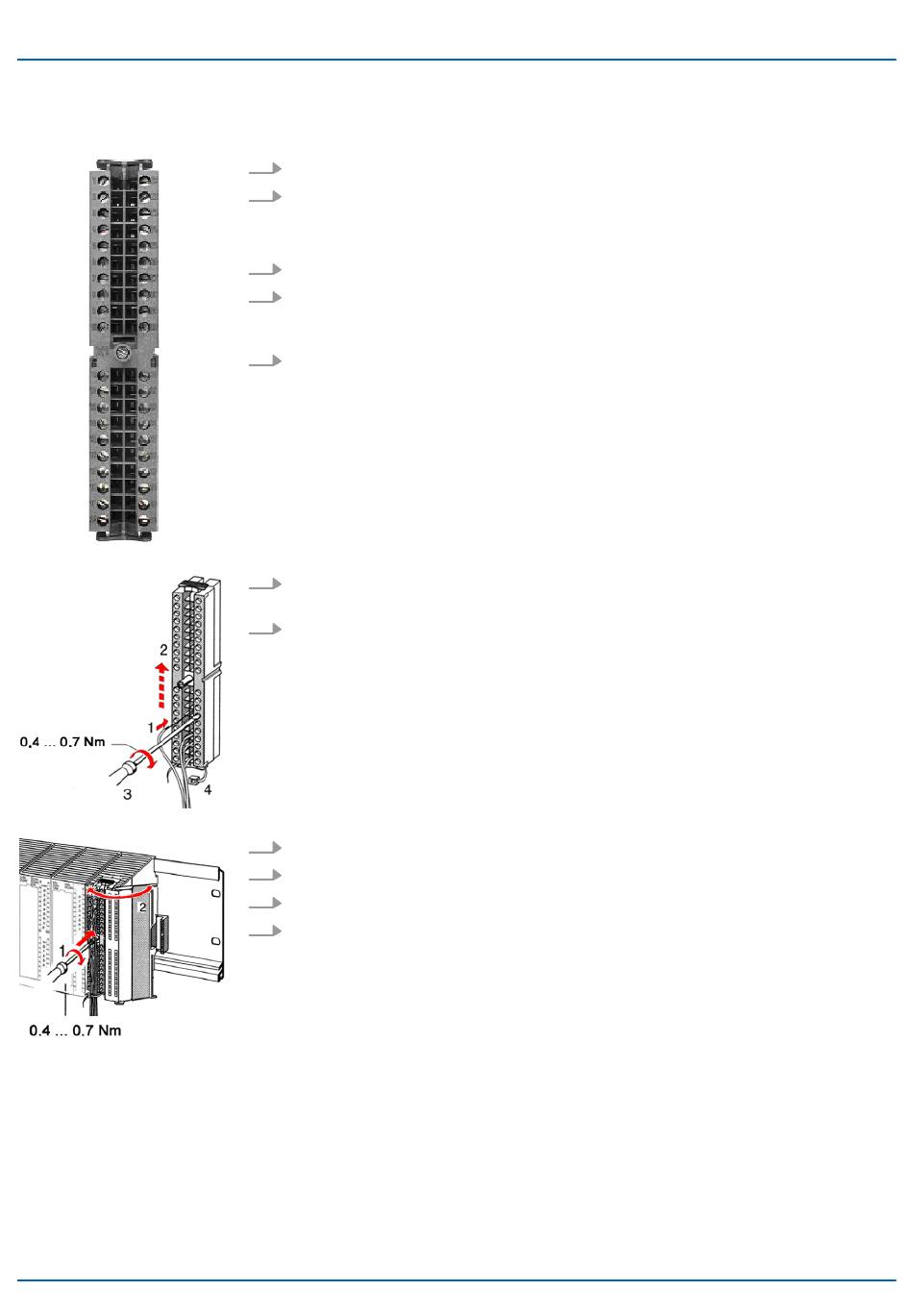

Der 40-polige Frontstecker mit der Best.-Nr. 392-1AM00 befindet sich im Lieferumfang.
1.
Öffnen Sie die Frontklappe Ihres Ein-/Ausgabe-Moduls.
2.
Bringen Sie den Frontstecker in Verdrahtungsstellung.
Hierzu stecken Sie den Frontstecker auf das Modul, bis er einrastet. In dieser Stel-
lung ragt der Frontstecker aus dem Modul heraus und hat noch keinen Kontakt.
3.
Isolieren Sie Ihre Leitungen ab. Verwenden Sie ggf. Aderendhülsen.
4.
Beginnen Sie mit der Verdrahtung von unten nach oben, wenn Sie die Leitungen
nach unten aus dem Modul herausführen möchten, bzw. von oben nach unten,
wenn die Leitungen nach oben herausgeführt werden sollen.
5.
Schrauben Sie die Anschlussschrauben der nicht verdrahteten Schraubklemmen
ebenfalls fest.
6.
Legen Sie den beigefügten Kabelbinder um den Leitungsstrang und den Frontste-
cker herum.
7.
Ziehen Sie den Kabelbinder für den Leitungsstrang fest.
8.
Schrauben Sie die Befestigungsschraube für den Frontstecker fest.
9.
Der Frontstecker ist nun elektrisch mit Ihrem Modul verbunden.
10.
Schließen Sie die Frontklappe.
11.
Füllen Sie den Beschriftungsstreifen zur Kennzeichnung der einzelnen Kanäle aus
und schieben Sie den Streifen in die Frontklappe.
Montage und Aufbaurichtlinien
Verdrahtung
19
