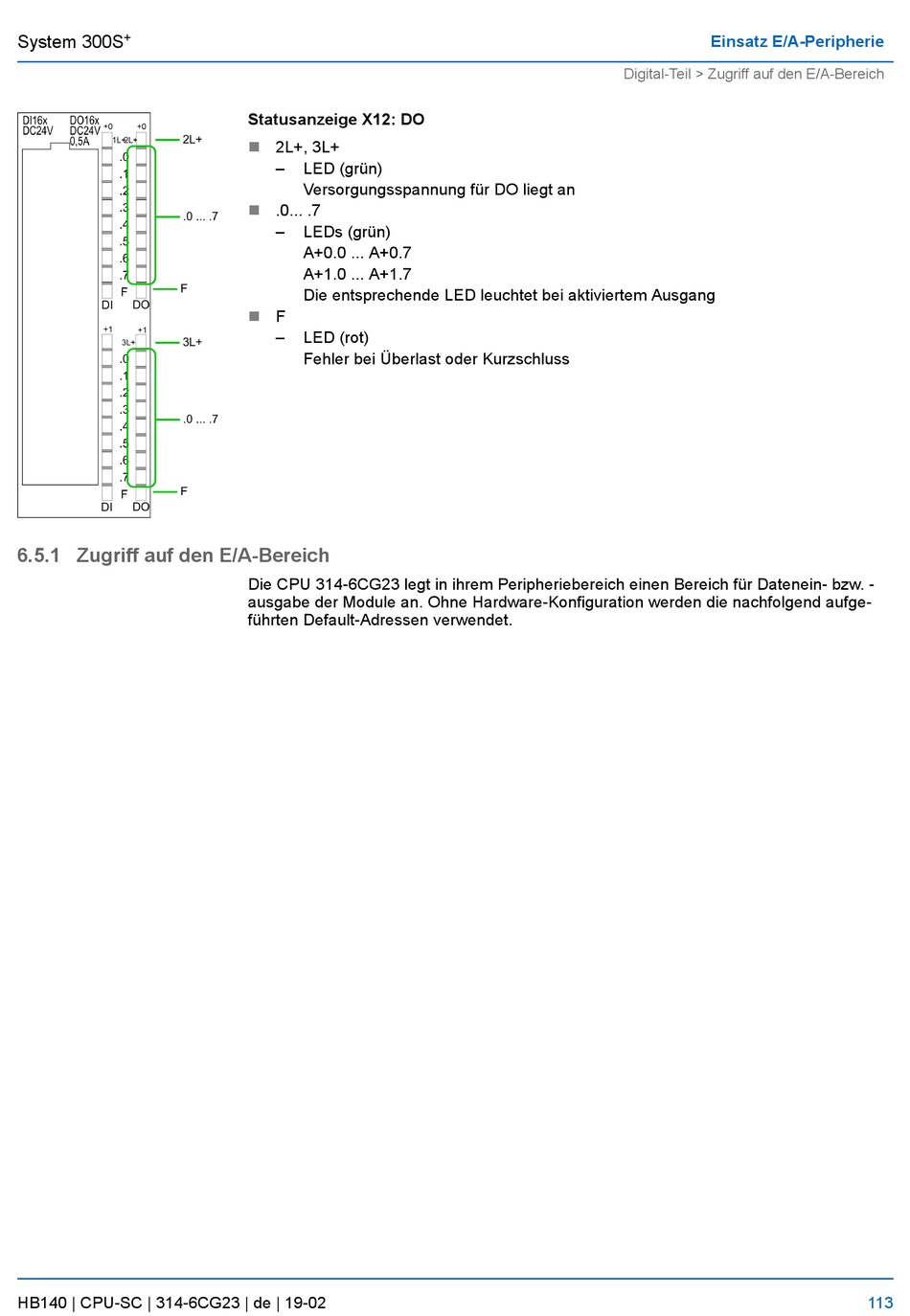

System 300S
6.5.1 Zugriff auf den E/A-Bereich
HB140 | CPU-SC | 314-6CG23 | de | 19-02
Statusanzeige X12: DO
n
2L+, 3L+
–
LED (grün)
Versorgungsspannung für DO liegt an
n
.0... .7
–
LEDs (grün)
A+0.0 ... A+0.7
A+1.0 ... A+1.7
Die entsprechende LED leuchtet bei aktiviertem Ausgang
n
F
–
LED (rot)
Fehler bei Überlast oder Kurzschluss
Die CPU 314-6CG23 legt in ihrem Peripheriebereich einen Bereich für Datenein- bzw. -
ausgabe der Module an. Ohne Hardware-Konfiguration werden die nachfolgend aufge-
führten Default-Adressen verwendet.
Einsatz E/A-Peripherie
Digital-Teil > Zugriff auf den E/A-Bereich
113
