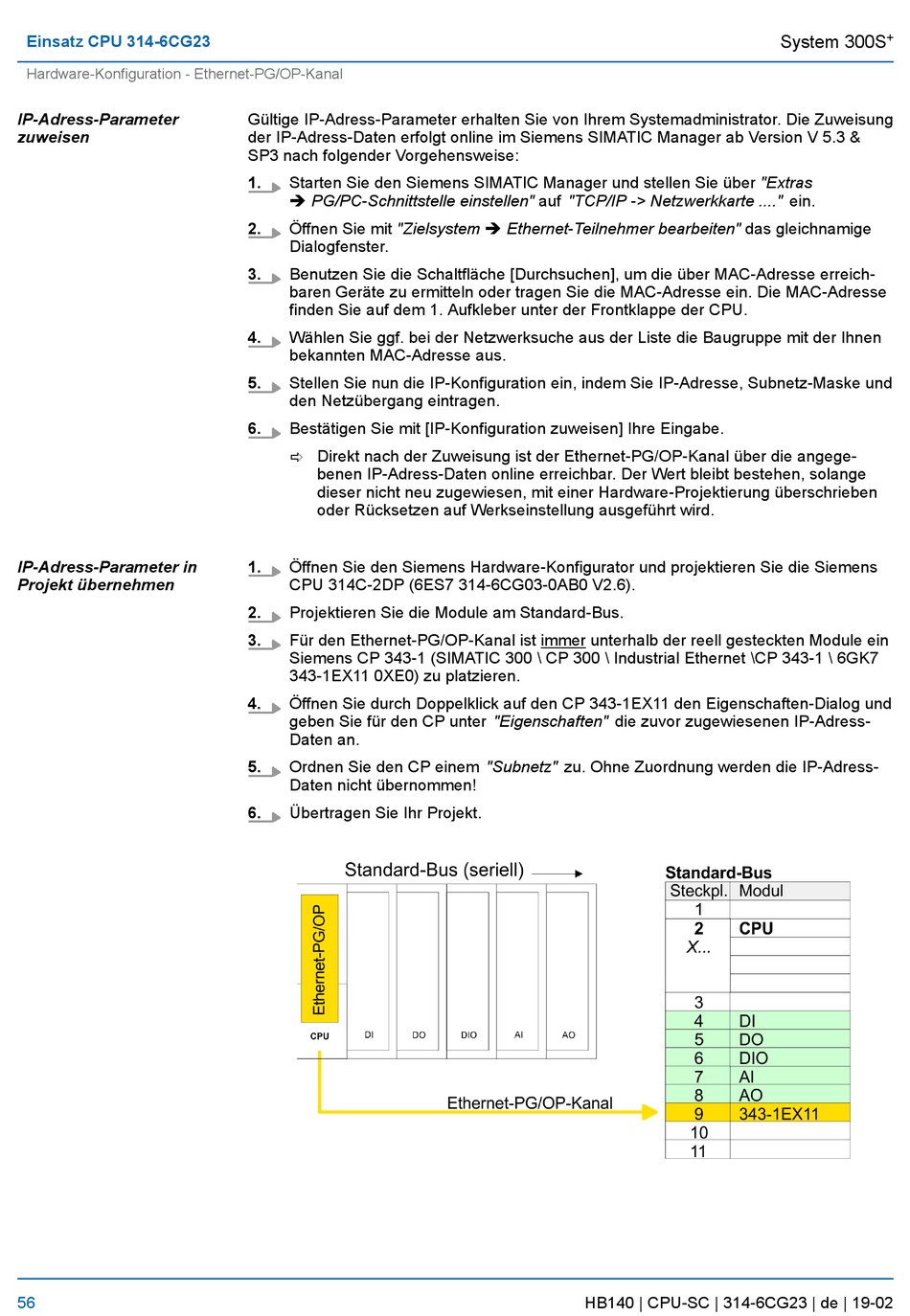

Einsatz CPU 314-6CG23
Hardware-Konfiguration - Ethernet-PG/OP-Kanal
IP-Adress-Parameter
zuweisen
IP-Adress-Parameter in
Projekt übernehmen
56
Gültige IP-Adress-Parameter erhalten Sie von Ihrem Systemadministrator. Die Zuweisung
der IP-Adress-Daten erfolgt online im Siemens SIMATIC Manager ab Version V 5.3 &
SP3 nach folgender Vorgehensweise:
1.
Starten Sie den Siemens SIMATIC Manager und stellen Sie über "Extras
è PG/PC-Schnittstelle einstellen" auf "TCP/IP -> Netzwerkkarte ...." ein.
2.
Öffnen Sie mit "Zielsystem è Ethernet-Teilnehmer bearbeiten" das gleichnamige
Dialogfenster.
3.
Benutzen Sie die Schaltfläche [Durchsuchen], um die über MAC-Adresse erreich-
baren Geräte zu ermitteln oder tragen Sie die MAC-Adresse ein. Die MAC-Adresse
finden Sie auf dem 1. Aufkleber unter der Frontklappe der CPU.
4.
Wählen Sie ggf. bei der Netzwerksuche aus der Liste die Baugruppe mit der Ihnen
bekannten MAC-Adresse aus.
5.
Stellen Sie nun die IP-Konfiguration ein, indem Sie IP-Adresse, Subnetz-Maske und
den Netzübergang eintragen.
6.
Bestätigen Sie mit [IP-Konfiguration zuweisen] Ihre Eingabe.
ð Direkt nach der Zuweisung ist der Ethernet-PG/OP-Kanal über die angege-
benen IP-Adress-Daten online erreichbar. Der Wert bleibt bestehen, solange
dieser nicht neu zugewiesen, mit einer Hardware-Projektierung überschrieben
oder Rücksetzen auf Werkseinstellung ausgeführt wird.
1.
Öffnen Sie den Siemens Hardware-Konfigurator und projektieren Sie die Siemens
CPU 314C-2DP (6ES7 314-6CG03-0AB0 V2.6).
2.
Projektieren Sie die Module am Standard-Bus.
3.
Für den Ethernet-PG/OP-Kanal ist immer unterhalb der reell gesteckten Module ein
Siemens CP 343-1 (SIMATIC 300 \ CP 300 \ Industrial Ethernet \CP 343-1 \ 6GK7
343-1EX11 0XE0) zu platzieren.
4.
Öffnen Sie durch Doppelklick auf den CP 343-1EX11 den Eigenschaften-Dialog und
geben Sie für den CP unter "Eigenschaften" die zuvor zugewiesenen IP-Adress-
Daten an.
5.
Ordnen Sie den CP einem "Subnetz" zu. Ohne Zuordnung werden die IP-Adress-
Daten nicht übernommen!
6.
Übertragen Sie Ihr Projekt.
HB140 | CPU-SC | 314-6CG23 | de | 19-02
+
System 300S
