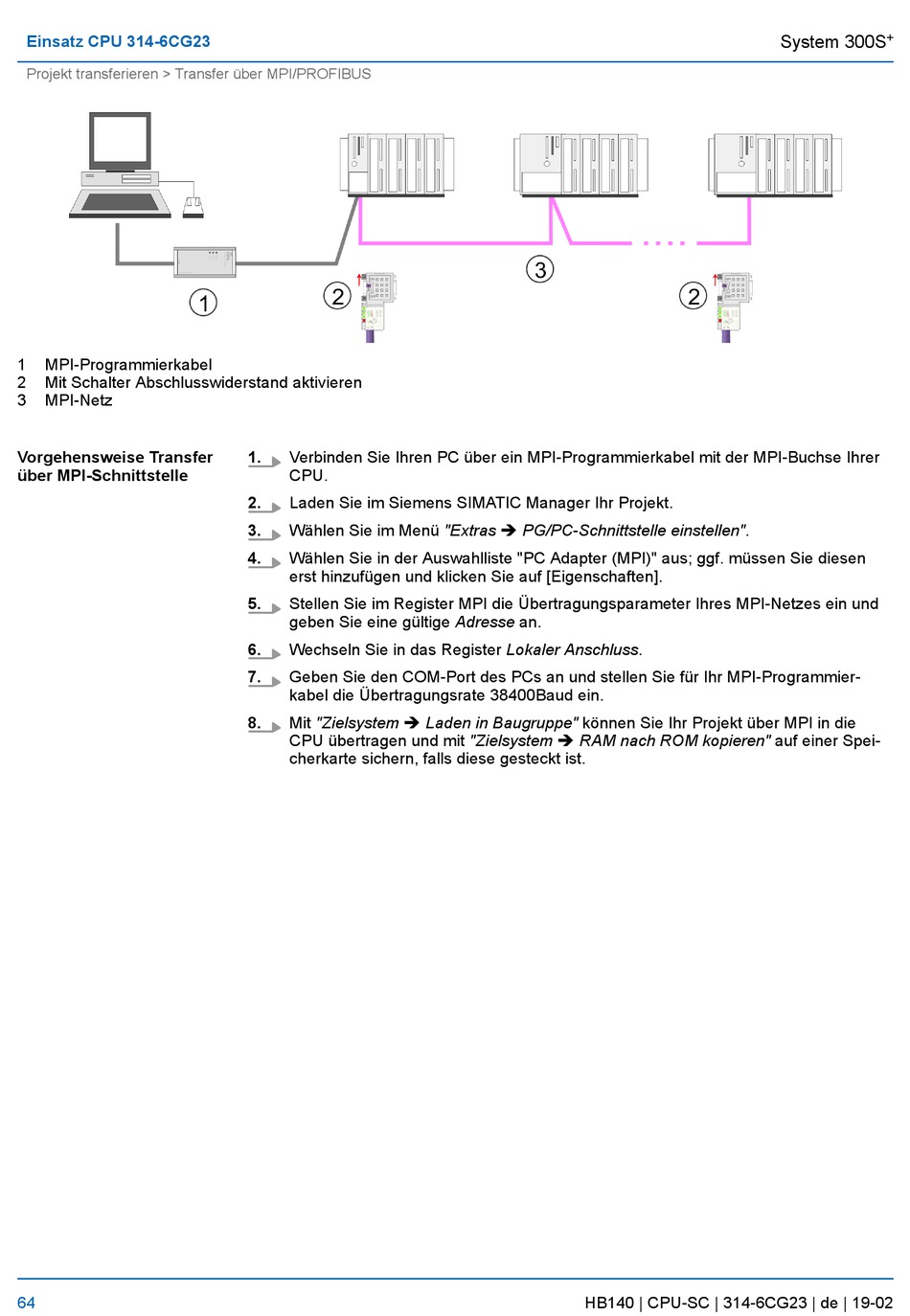

Einsatz CPU 314-6CG23
Projekt transferieren > Transfer über MPI/PROFIBUS
1
MPI-Programmierkabel
2
Mit Schalter Abschlusswiderstand aktivieren
3
MPI-Netz
Vorgehensweise Transfer
über MPI-Schnittstelle
64
1.
Verbinden Sie Ihren PC über ein MPI-Programmierkabel mit der MPI-Buchse Ihrer
CPU.
2.
Laden Sie im Siemens SIMATIC Manager Ihr Projekt.
3.
Wählen Sie im Menü "Extras è PG/PC-Schnittstelle einstellen".
4.
Wählen Sie in der Auswahlliste "PC Adapter (MPI)" aus; ggf. müssen Sie diesen
erst hinzufügen und klicken Sie auf [Eigenschaften].
5.
Stellen Sie im Register MPI die Übertragungsparameter Ihres MPI-Netzes ein und
geben Sie eine gültige Adresse an.
6.
Wechseln Sie in das Register Lokaler Anschluss.
7.
Geben Sie den COM-Port des PCs an und stellen Sie für Ihr MPI-Programmier-
kabel die Übertragungsrate 38400Baud ein.
8.
Mit "Zielsystem è Laden in Baugruppe" können Sie Ihr Projekt über MPI in die
CPU übertragen und mit "Zielsystem è RAM nach ROM kopieren" auf einer Spei-
cherkarte sichern, falls diese gesteckt ist.
HB140 | CPU-SC | 314-6CG23 | de | 19-02
+
