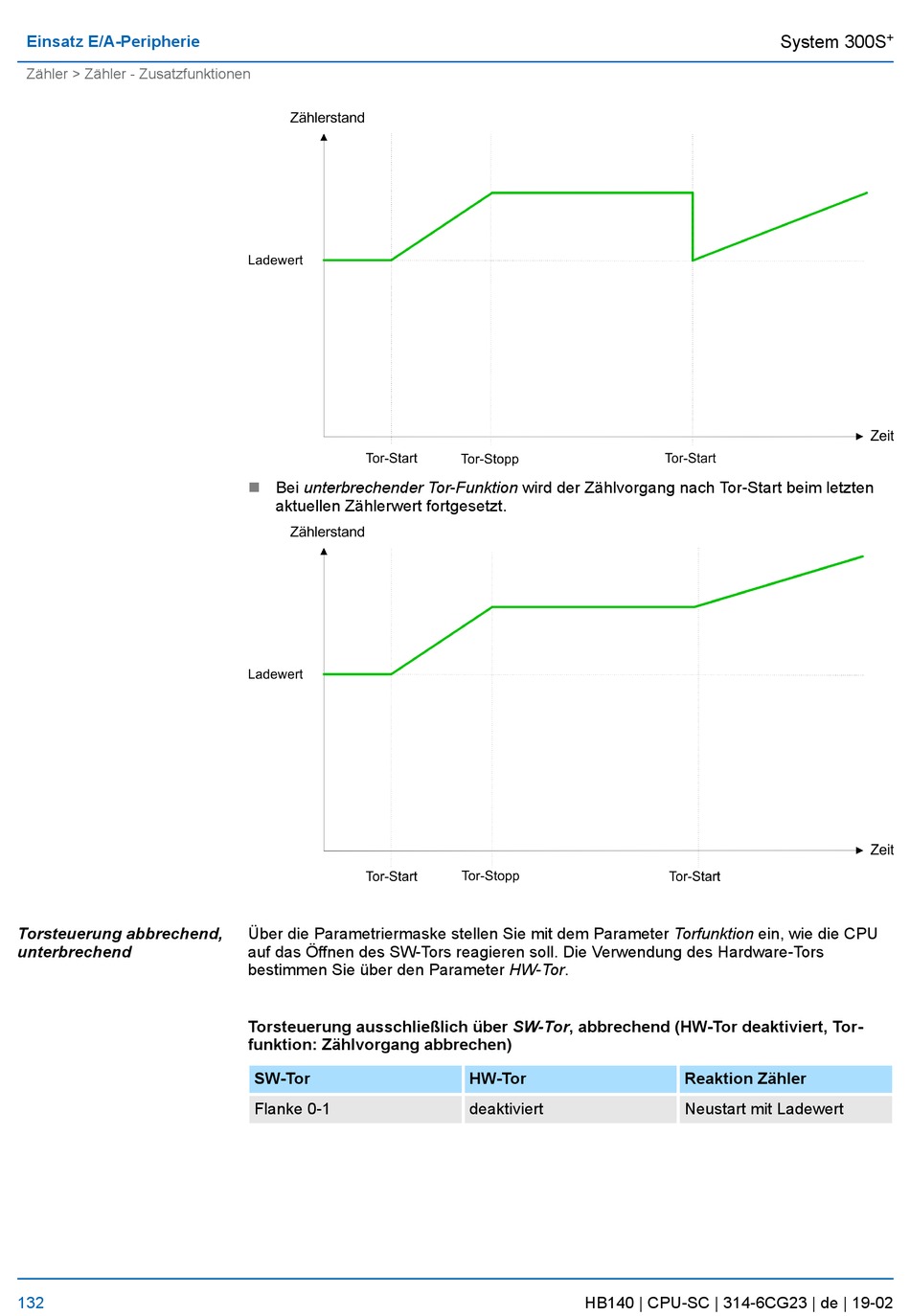

Einsatz E/A-Peripherie
Zähler > Zähler - Zusatzfunktionen
Torsteuerung abbrechend,
unterbrechend
132
n
Bei unterbrechender Tor-Funktion wird der Zählvorgang nach Tor-Start beim letzten
aktuellen Zählerwert fortgesetzt.
Über die Parametriermaske stellen Sie mit dem Parameter Torfunktion ein, wie die CPU
auf das Öffnen des SW-Tors reagieren soll. Die Verwendung des Hardware-Tors
bestimmen Sie über den Parameter HW-Tor.
Torsteuerung ausschließlich über SW-Tor, abbrechend (HW-Tor deaktiviert, Tor-
funktion: Zählvorgang abbrechen)
SW-Tor
Flanke 0-1
HW-Tor
deaktiviert
HB140 | CPU-SC | 314-6CG23 | de | 19-02
System 300S
Reaktion Zähler
Neustart mit Ladewert
+
