System 300S

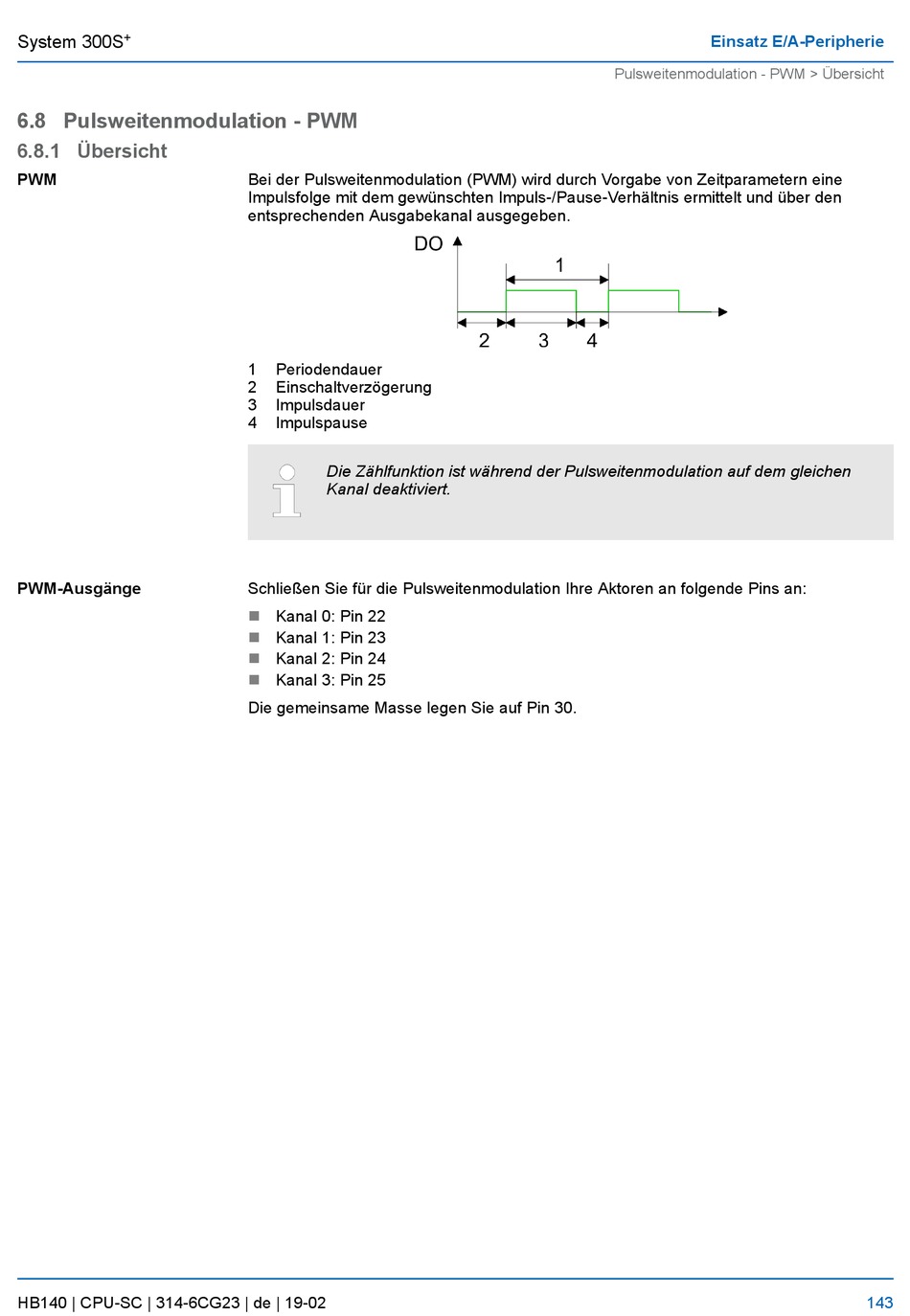

6.8 Pulsweitenmodulation - PWM
6.8.1 Übersicht
PWM
PWM-Ausgänge
HB140 | CPU-SC | 314-6CG23 | de | 19-02
Bei der Pulsweitenmodulation (PWM) wird durch Vorgabe von Zeitparametern eine
Impulsfolge mit dem gewünschten Impuls-/Pause-Verhältnis ermittelt und über den
entsprechenden Ausgabekanal ausgegeben.
1
Periodendauer
2
Einschaltverzögerung
3
Impulsdauer
4
Impulspause
Die Zählfunktion ist während der Pulsweitenmodulation auf dem gleichen
Kanal deaktiviert.
Schließen Sie für die Pulsweitenmodulation Ihre Aktoren an folgende Pins an:
n
Kanal 0: Pin 22
n
Kanal 1: Pin 23
Kanal 2: Pin 24
n
Kanal 3: Pin 25
n
Die gemeinsame Masse legen Sie auf Pin 30.
Einsatz E/A-Peripherie
Pulsweitenmodulation - PWM > Übersicht
143
