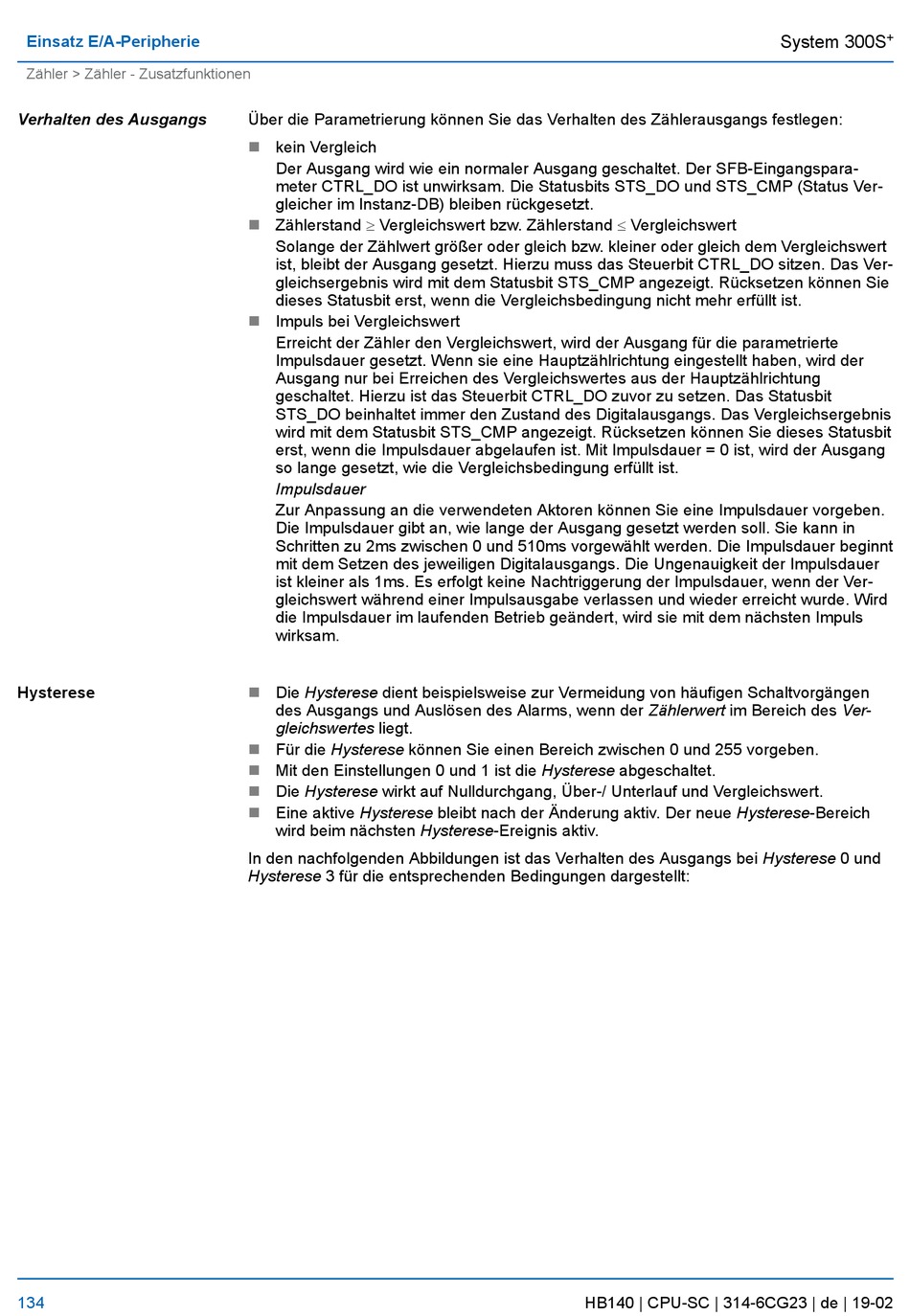

Einsatz E/A-Peripherie
Zähler > Zähler - Zusatzfunktionen
Verhalten des Ausgangs
Hysterese
134
Über die Parametrierung können Sie das Verhalten des Zählerausgangs festlegen:
n
kein Vergleich
Der Ausgang wird wie ein normaler Ausgang geschaltet. Der SFB-Eingangspara-
meter CTRL_DO ist unwirksam. Die Statusbits STS_DO und STS_CMP (Status Ver-
gleicher im Instanz-DB) bleiben rückgesetzt.
Zählerstand ³ Vergleichswert bzw. Zählerstand £ Vergleichswert
n
Solange der Zählwert größer oder gleich bzw. kleiner oder gleich dem Vergleichswert
ist, bleibt der Ausgang gesetzt. Hierzu muss das Steuerbit CTRL_DO sitzen. Das Ver-
gleichsergebnis wird mit dem Statusbit STS_CMP angezeigt. Rücksetzen können Sie
dieses Statusbit erst, wenn die Vergleichsbedingung nicht mehr erfüllt ist.
Impuls bei Vergleichswert
n
Erreicht der Zähler den Vergleichswert, wird der Ausgang für die parametrierte
Impulsdauer gesetzt. Wenn sie eine Hauptzählrichtung eingestellt haben, wird der
Ausgang nur bei Erreichen des Vergleichswertes aus der Hauptzählrichtung
geschaltet. Hierzu ist das Steuerbit CTRL_DO zuvor zu setzen. Das Statusbit
STS_DO beinhaltet immer den Zustand des Digitalausgangs. Das Vergleichsergebnis
wird mit dem Statusbit STS_CMP angezeigt. Rücksetzen können Sie dieses Statusbit
erst, wenn die Impulsdauer abgelaufen ist. Mit Impulsdauer = 0 ist, wird der Ausgang
so lange gesetzt, wie die Vergleichsbedingung erfüllt ist.
Impulsdauer
Zur Anpassung an die verwendeten Aktoren können Sie eine Impulsdauer vorgeben.
Die Impulsdauer gibt an, wie lange der Ausgang gesetzt werden soll. Sie kann in
Schritten zu 2ms zwischen 0 und 510ms vorgewählt werden. Die Impulsdauer beginnt
mit dem Setzen des jeweiligen Digitalausgangs. Die Ungenauigkeit der Impulsdauer
ist kleiner als 1ms. Es erfolgt keine Nachtriggerung der Impulsdauer, wenn der Ver-
gleichswert während einer Impulsausgabe verlassen und wieder erreicht wurde. Wird
die Impulsdauer im laufenden Betrieb geändert, wird sie mit dem nächsten Impuls
wirksam.
n
Die Hysterese dient beispielsweise zur Vermeidung von häufigen Schaltvorgängen
des Ausgangs und Auslösen des Alarms, wenn der Zählerwert im Bereich des Ver-
gleichswertes liegt.
n
Für die Hysterese können Sie einen Bereich zwischen 0 und 255 vorgeben.
n
Mit den Einstellungen 0 und 1 ist die Hysterese abgeschaltet.
n
Die Hysterese wirkt auf Nulldurchgang, Über-/ Unterlauf und Vergleichswert.
n
Eine aktive Hysterese bleibt nach der Änderung aktiv. Der neue Hysterese-Bereich
wird beim nächsten Hysterese-Ereignis aktiv.
In den nachfolgenden Abbildungen ist das Verhalten des Ausgangs bei Hysterese 0 und
Hysterese 3 für die entsprechenden Bedingungen dargestellt:
HB140 | CPU-SC | 314-6CG23 | de | 19-02
+
System 300S
