System 300S
6.7 Frequenzmessung
6.7.1 Übersicht
Ablauf der Messung
HB140 | CPU-SC | 314-6CG23 | de | 19-02
Mit dem Erreichen der Vergleichsbedingung wird die Hysterese aktiv und ein Impuls der
parametrierten Dauer ausgegeben. Solange sich der Zählerwert innerhalb des Hyste-
rese-Bereichs befindet, wird kein weiterer Impuls abgegeben. Mit Aktivierung der Hyste-
rese wird im Modul die Zählrichtung festgehalten. Verlässt der Zählerwert den Hysterese-
Bereich entgegen der gespeicherten Zählrichtung, wird ein Impuls der parametrierten
Dauer ausgegeben. Beim Verlassen des Hysterese-Bereichs ohne Richtungsänderung
erfolgt keine Impulsausgabe.

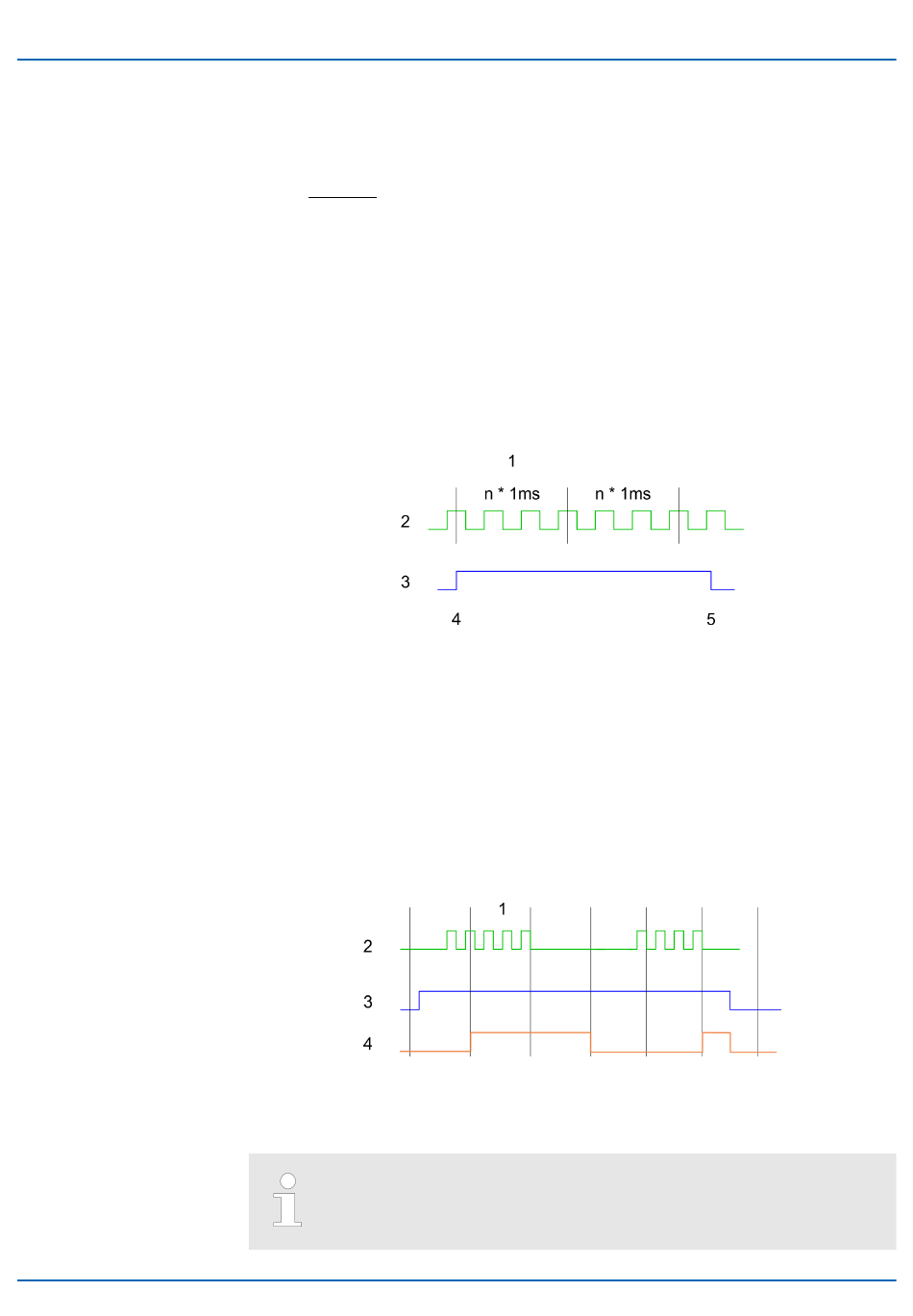

In dieser Betriebsart zählt die CPU die Impulse, die in einer vorgegebenen Integrations-
zeit eintreffen und gibt sie als Frequenzwert aus. Hierbei können Sie die Integrationszeit
zwischen 10ms und 10000ms in Schritten von 1ms einstellen. Die Vorgabe der Integrati-
onszeit kann entweder über die Parametriermaske oder über die Auftragsschnittstelle des
SFB FREQUENC (SFB 48) erfolgen.
1
Integrationszeit
2
Zählimpuls
3
Internes Tor (SW-Tor)
4
Frequenzmessung Start
5
Frequenzmessung Stop
Die Messung wird während der Integrationszeit durchgeführt und nach Ablauf der Integ-
rationszeit aktualisiert. Ist die Periodendauer der gemessenen Frequenz größer als die
parametrierte Integrationszeit, d.h. wurde während der Messung nicht eine steigende
Flanke ermittelt, so wird als Messwert 0 zurückgemeldet. Der Wert der ermittelten Fre-
quenz wird mit der Einheit "mHz" zur Verfügung gestellt. Diesen können Sie über den
Parameter MEAS_VAL auslesen. Die in den technischen Daten angegebene maximale
Frequenz ist unabhängig von der Anzahl aktivierter Kanäle.
1
Integrationszeit
2
Zählimpuls
3
Internes Tor (SW-Tor)
4
Berechnete Frequenz
Die Zählfunktion ist während der Frequenzmessung auf dem gleichen
Kanal deaktiviert.
Einsatz E/A-Peripherie
Frequenzmessung > Übersicht
137
