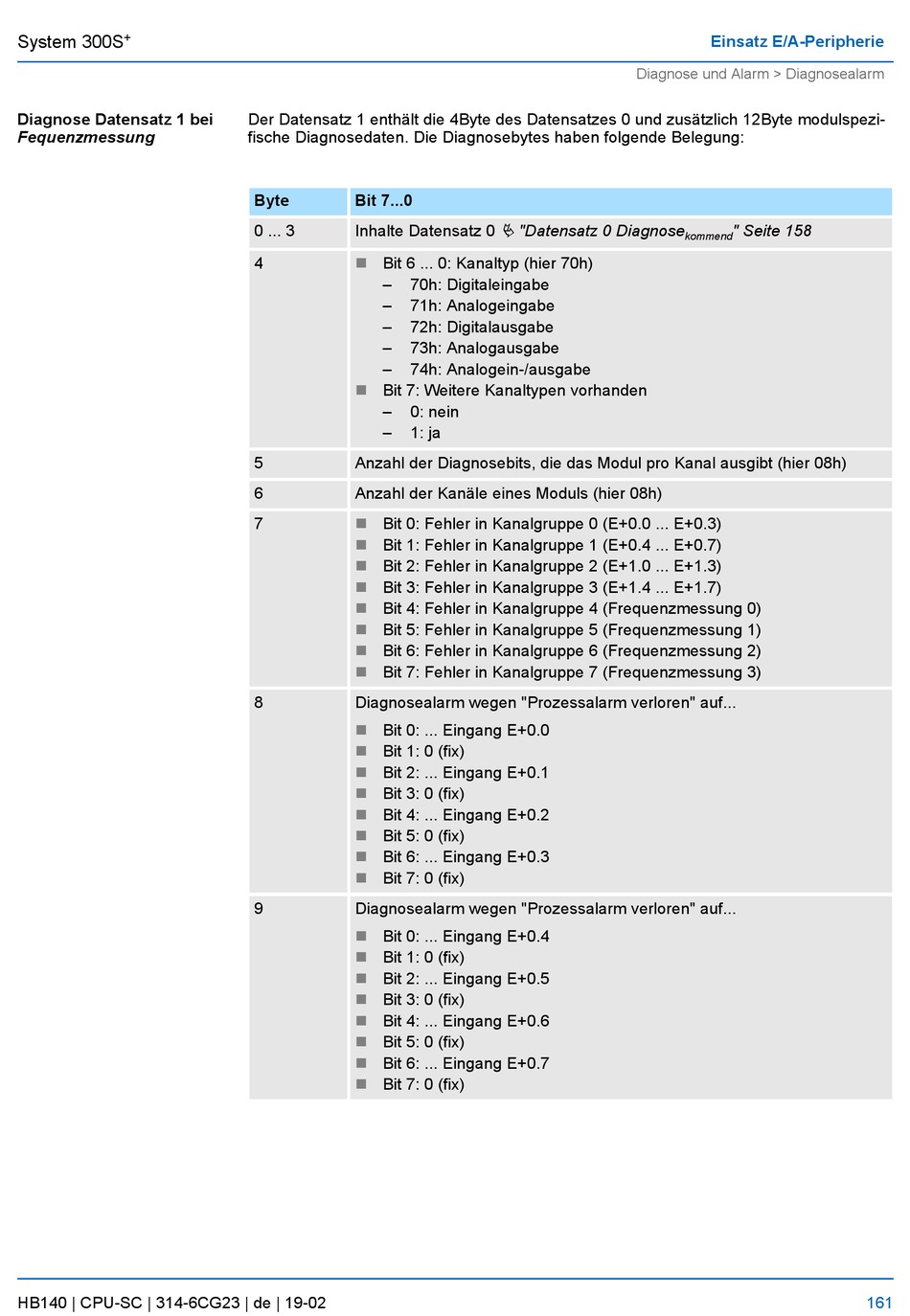

System 300S
Diagnose Datensatz 1 bei
Fequenzmessung
HB140 | CPU-SC | 314-6CG23 | de | 19-02
Der Datensatz 1 enthält die 4Byte des Datensatzes 0 und zusätzlich 12Byte modulspezi-
fische Diagnosedaten. Die Diagnosebytes haben folgende Belegung:
Byte
Bit 7...0
0 ... 3
Inhalte Datensatz 0
4
n
Bit 6 ... 0: Kanaltyp (hier 70h)
–
70h: Digitaleingabe
–
71h: Analogeingabe
–
72h: Digitalausgabe
–
73h: Analogausgabe
–
74h: Analogein-/ausgabe
Bit 7: Weitere Kanaltypen vorhanden
n
–
0: nein
–
1: ja
5
Anzahl der Diagnosebits, die das Modul pro Kanal ausgibt (hier 08h)
6
Anzahl der Kanäle eines Moduls (hier 08h)
7
n
Bit 0: Fehler in Kanalgruppe 0 (E+0.0 ... E+0.3)
n
Bit 1: Fehler in Kanalgruppe 1 (E+0.4 ... E+0.7)
n
Bit 2: Fehler in Kanalgruppe 2 (E+1.0 ... E+1.3)
n
Bit 3: Fehler in Kanalgruppe 3 (E+1.4 ... E+1.7)
n
Bit 4: Fehler in Kanalgruppe 4 (Frequenzmessung 0)
n
Bit 5: Fehler in Kanalgruppe 5 (Frequenzmessung 1)
n
Bit 6: Fehler in Kanalgruppe 6 (Frequenzmessung 2)
n
Bit 7: Fehler in Kanalgruppe 7 (Frequenzmessung 3)
8
Diagnosealarm wegen "Prozessalarm verloren" auf...
n
Bit 0: ... Eingang E+0.0
n
Bit 1: 0 (fix)
n
Bit 2: ... Eingang E+0.1
n
Bit 3: 0 (fix)
n
Bit 4: ... Eingang E+0.2
n
Bit 5: 0 (fix)
Bit 6: ... Eingang E+0.3
n
Bit 7: 0 (fix)
n
9
Diagnosealarm wegen "Prozessalarm verloren" auf...
n
Bit 0: ... Eingang E+0.4
n
Bit 1: 0 (fix)
n
Bit 2: ... Eingang E+0.5
n
Bit 3: 0 (fix)
Bit 4: ... Eingang E+0.6
n
Bit 5: 0 (fix)
n
n
Bit 6: ... Eingang E+0.7
n
Bit 7: 0 (fix)
Diagnose und Alarm > Diagnosealarm
Ä "Datensatz 0 Diagnose
Einsatz E/A-Peripherie
" Seite 158
kommend
161
