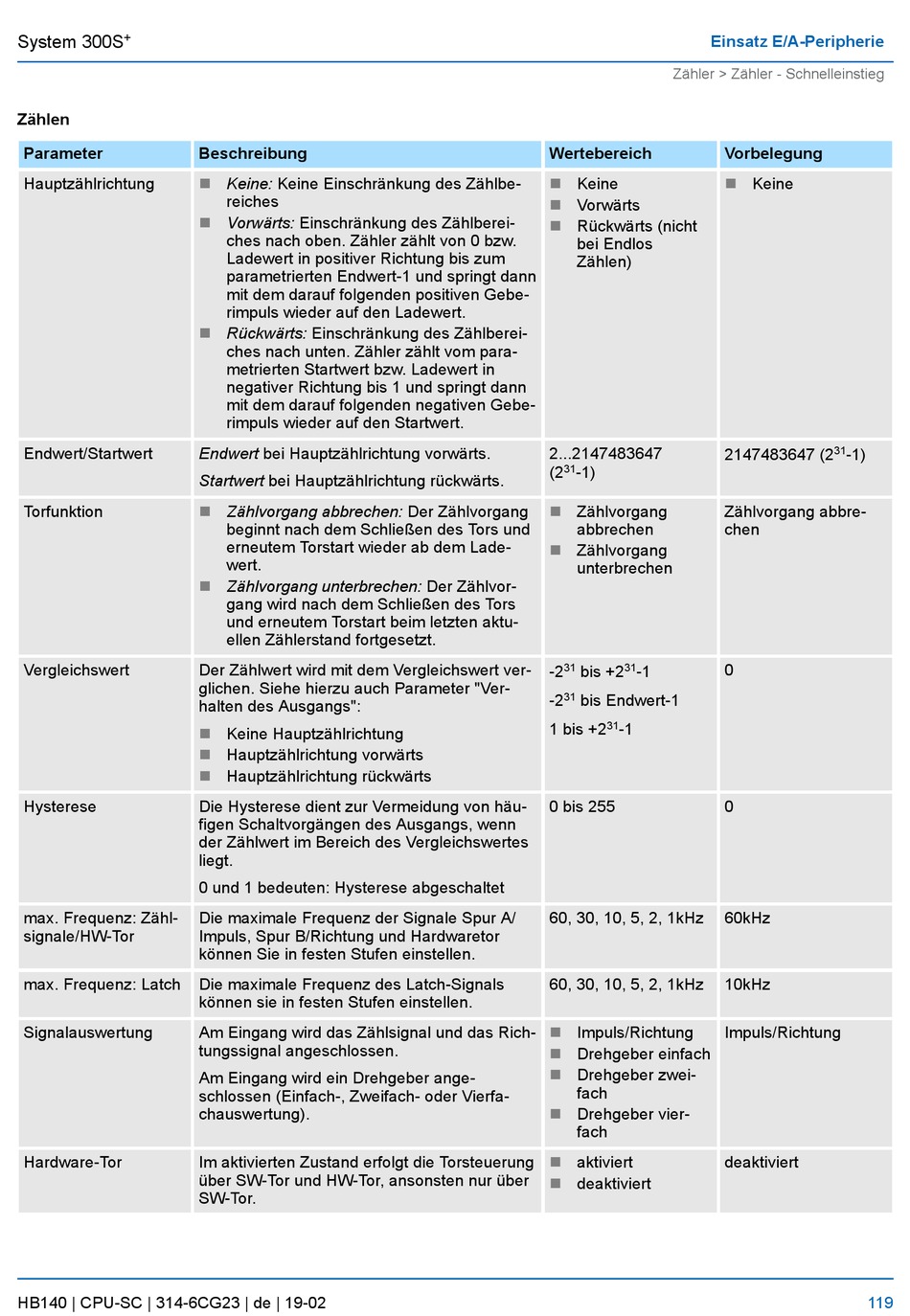

System 300S
Zählen
Parameter
Hauptzählrichtung
Endwert/Startwert
Torfunktion
Vergleichswert
Hysterese
max. Frequenz: Zähl-
signale/HW-Tor
max. Frequenz: Latch
Signalauswertung
Hardware-Tor
HB140 | CPU-SC | 314-6CG23 | de | 19-02
Beschreibung
n
Keine: Keine Einschränkung des Zählbe-
reiches
n
Vorwärts: Einschränkung des Zählberei-
ches nach oben. Zähler zählt von 0 bzw.
Ladewert in positiver Richtung bis zum
parametrierten Endwert-1 und springt dann
mit dem darauf folgenden positiven Gebe-
rimpuls wieder auf den Ladewert.
n
Rückwärts: Einschränkung des Zählberei-
ches nach unten. Zähler zählt vom para-
metrierten Startwert bzw. Ladewert in
negativer Richtung bis 1 und springt dann
mit dem darauf folgenden negativen Gebe-
rimpuls wieder auf den Startwert.
Endwert bei Hauptzählrichtung vorwärts.
Startwert bei Hauptzählrichtung rückwärts.
n
Zählvorgang abbrechen: Der Zählvorgang
beginnt nach dem Schließen des Tors und
erneutem Torstart wieder ab dem Lade-
wert.
n
Zählvorgang unterbrechen: Der Zählvor-
gang wird nach dem Schließen des Tors
und erneutem Torstart beim letzten aktu-
ellen Zählerstand fortgesetzt.
Der Zählwert wird mit dem Vergleichswert ver-
glichen. Siehe hierzu auch Parameter "Ver-
halten des Ausgangs":
n
Keine Hauptzählrichtung
n
Hauptzählrichtung vorwärts
n
Hauptzählrichtung rückwärts
Die Hysterese dient zur Vermeidung von häu-
figen Schaltvorgängen des Ausgangs, wenn
der Zählwert im Bereich des Vergleichswertes
liegt.
0 und 1 bedeuten: Hysterese abgeschaltet
Die maximale Frequenz der Signale Spur A/
Impuls, Spur B/Richtung und Hardwaretor
können Sie in festen Stufen einstellen.
Die maximale Frequenz des Latch-Signals
können sie in festen Stufen einstellen.
Am Eingang wird das Zählsignal und das Rich-
tungssignal angeschlossen.
Am Eingang wird ein Drehgeber ange-
schlossen (Einfach-, Zweifach- oder Vierfa-
chauswertung).
Im aktivierten Zustand erfolgt die Torsteuerung
über SW-Tor und HW-Tor, ansonsten nur über
SW-Tor.
Einsatz E/A-Peripherie
Zähler > Zähler - Schnelleinstieg
Wertebereich
n
Keine
n
Vorwärts
n
Rückwärts (nicht
bei Endlos
Zählen)
2...2147483647
31
(2
-1)
n
Zählvorgang
abbrechen
Zählvorgang
n
unterbrechen
31
31
-2
bis +2
-1
31
-2
bis Endwert-1
31
1 bis +2
-1
0 bis 255
60, 30, 10, 5, 2, 1kHz
60, 30, 10, 5, 2, 1kHz
n
Impuls/Richtung
n
Drehgeber einfach
n
Drehgeber zwei-
fach
n
Drehgeber vier-
fach
n
aktiviert
n
deaktiviert
Vorbelegung
n
Keine
2147483647 (2
31
-1)
Zählvorgang abbre-
chen
0
0
60kHz
10kHz
Impuls/Richtung
deaktiviert
119
