System 300S

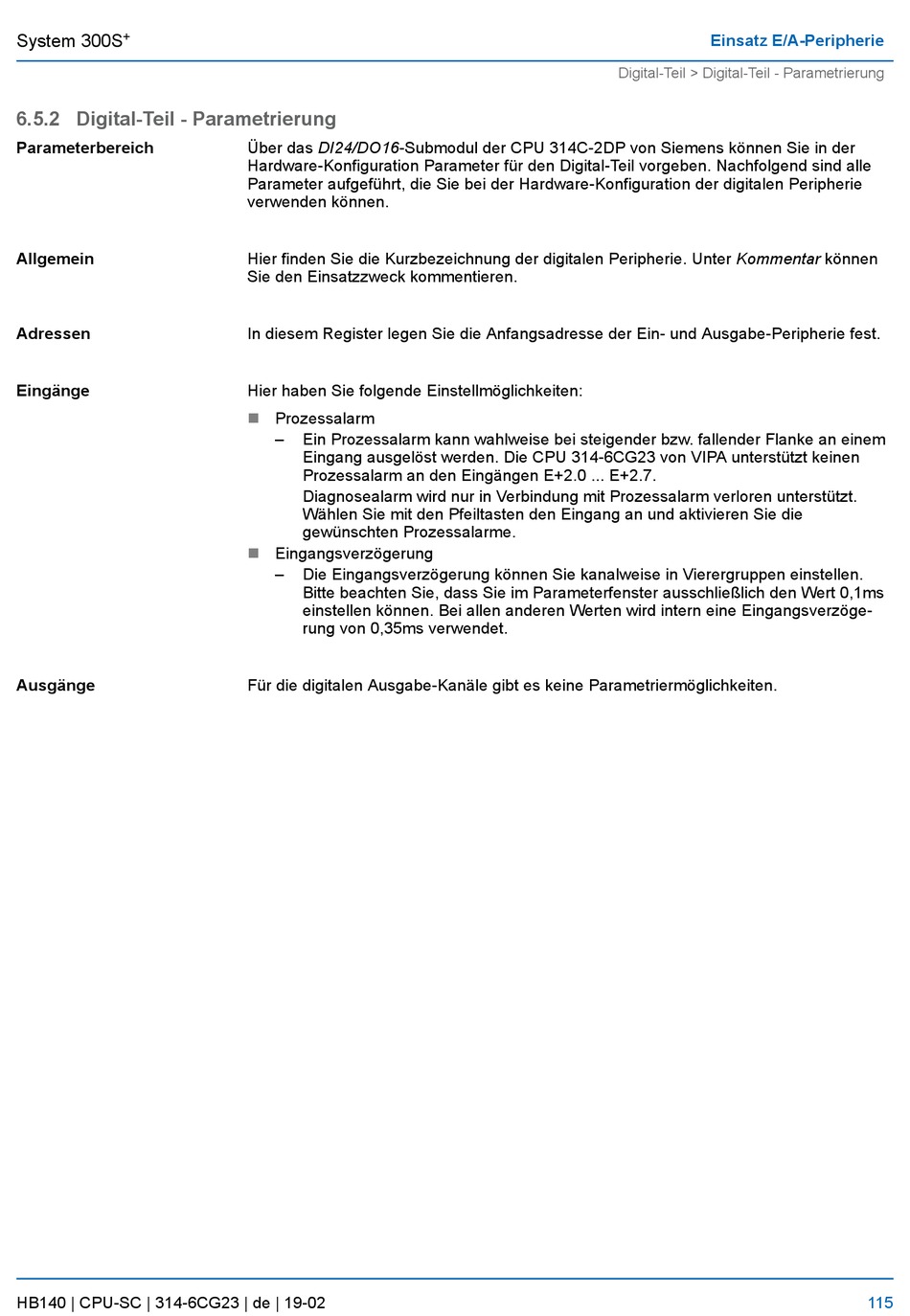

6.5.2 Digital-Teil - Parametrierung
Parameterbereich
Allgemein
Adressen
Eingänge
Ausgänge
HB140 | CPU-SC | 314-6CG23 | de | 19-02
Über das DI24/DO16-Submodul der CPU 314C-2DP von Siemens können Sie in der
Hardware-Konfiguration Parameter für den Digital-Teil vorgeben. Nachfolgend sind alle
Parameter aufgeführt, die Sie bei der Hardware-Konfiguration der digitalen Peripherie
verwenden können.
Hier finden Sie die Kurzbezeichnung der digitalen Peripherie. Unter Kommentar können
Sie den Einsatzzweck kommentieren.
In diesem Register legen Sie die Anfangsadresse der Ein- und Ausgabe-Peripherie fest.
Hier haben Sie folgende Einstellmöglichkeiten:
n
Prozessalarm
–
Ein Prozessalarm kann wahlweise bei steigender bzw. fallender Flanke an einem
Eingang ausgelöst werden. Die CPU 314-6CG23 von VIPA unterstützt keinen
Prozessalarm an den Eingängen E+2.0 ... E+2.7.
Diagnosealarm wird nur in Verbindung mit Prozessalarm verloren unterstützt.
Wählen Sie mit den Pfeiltasten den Eingang an und aktivieren Sie die
gewünschten Prozessalarme.
n
Eingangsverzögerung
–
Die Eingangsverzögerung können Sie kanalweise in Vierergruppen einstellen.
Bitte beachten Sie, dass Sie im Parameterfenster ausschließlich den Wert 0,1ms
einstellen können. Bei allen anderen Werten wird intern eine Eingangsverzöge-
rung von 0,35ms verwendet.
Für die digitalen Ausgabe-Kanäle gibt es keine Parametriermöglichkeiten.
Einsatz E/A-Peripherie
Digital-Teil > Digital-Teil - Parametrierung
115
