6.4 Analog-Teil
314-6CG23
100
Der analoge Bereich besteht aus 4 Eingabe-, 2 Ausgabe-Kanälen und 1 Pt100-Kanal. Im
Prozessabbild werden für den Analog-Bereich 10Byte für Eingabe und 4Byte für Ausgabe
verwendet. Die Kanäle auf dem Modul sind gegenüber dem Rückwandbus mittels
DC/DC-Wandlern und Optokopplern galvanisch getrennt.
VORSICHT!
Vorübergehend nicht benutzte analoge Eingänge sind bei aktiviertem
Kanal mit der zugehörigen Masse zu verbinden. Zur Vermeidung von
Messfehlern sollte pro Kanal immer nur eine Messart beschaltet sein.

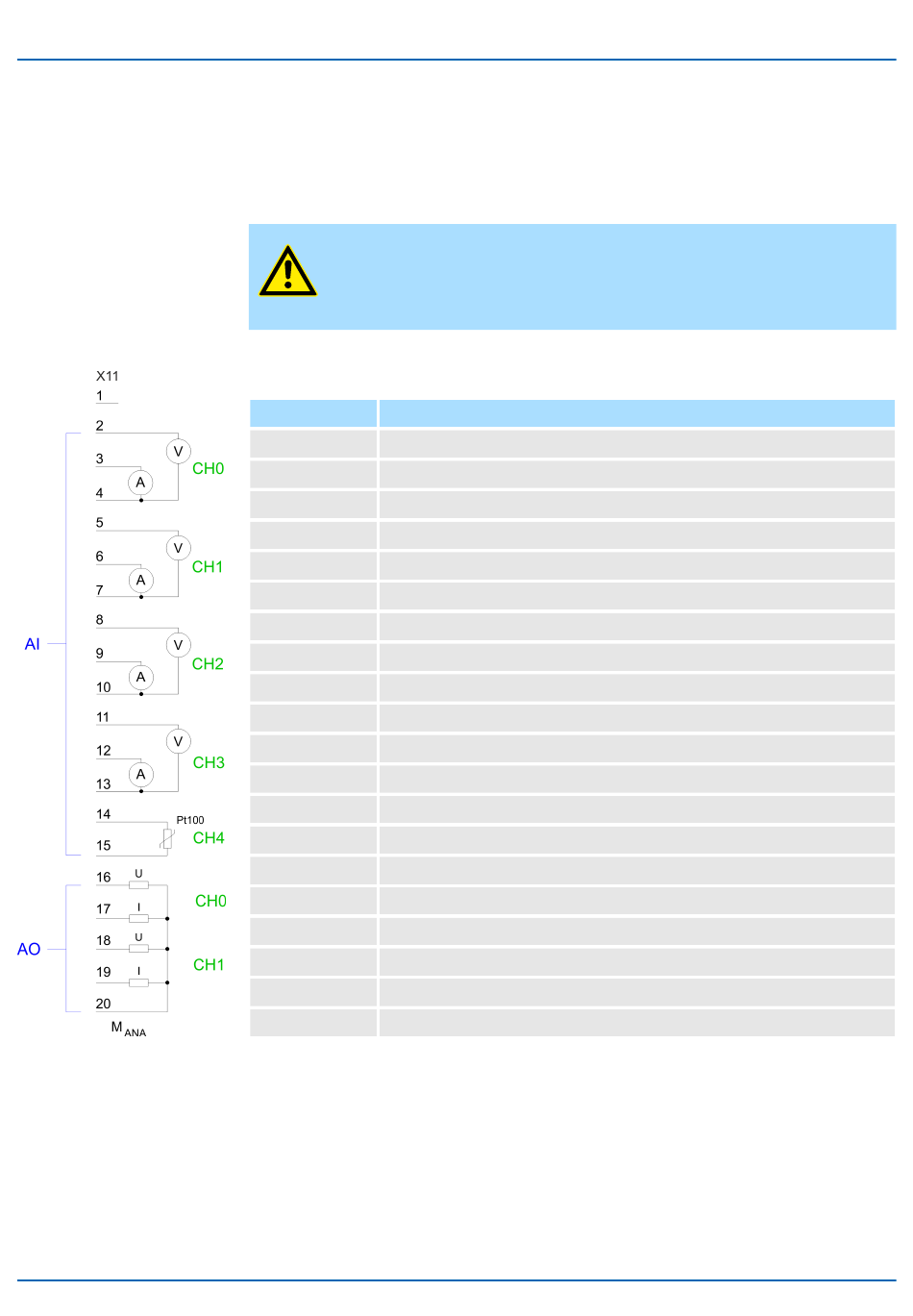

Steckerbelegung X11: AIO
Pin
Belegung
1
nicht belegt
2
Spannungsmessung Kanal 0
3
Strommessung Kanal 0
4
Masse Kanal 0
5
Spannungsmessung Kanal 1
6
Strommessung Kanal 1
7
Masse Kanal 1
8
Spannungsmessung Kanal 2
9
Strommessung Kanal 2
10
Masse Kanal 2
11
Spannungsmessung Kanal 3
12
Strommessung Kanal 3
13
Masse Kanal 3
14
Pt 100 Kanal 4
15
Pt 100 Kanal 4
16
Spannungsausgabe Kanal 0
17
Stromausgabe Kanal 0
18
Spannungsausgabe Kanal 1
19
Stromausgabe Kanal 1
20
Masse AO Kanal 0, Kanal 1
Statusanzeige X11: AIO
Vom analogen Bereich werden keine LEDs angesteuert.
