Einsatz E/A-Peripherie
Analog-Teil > Analog-Teil - Parametrierung

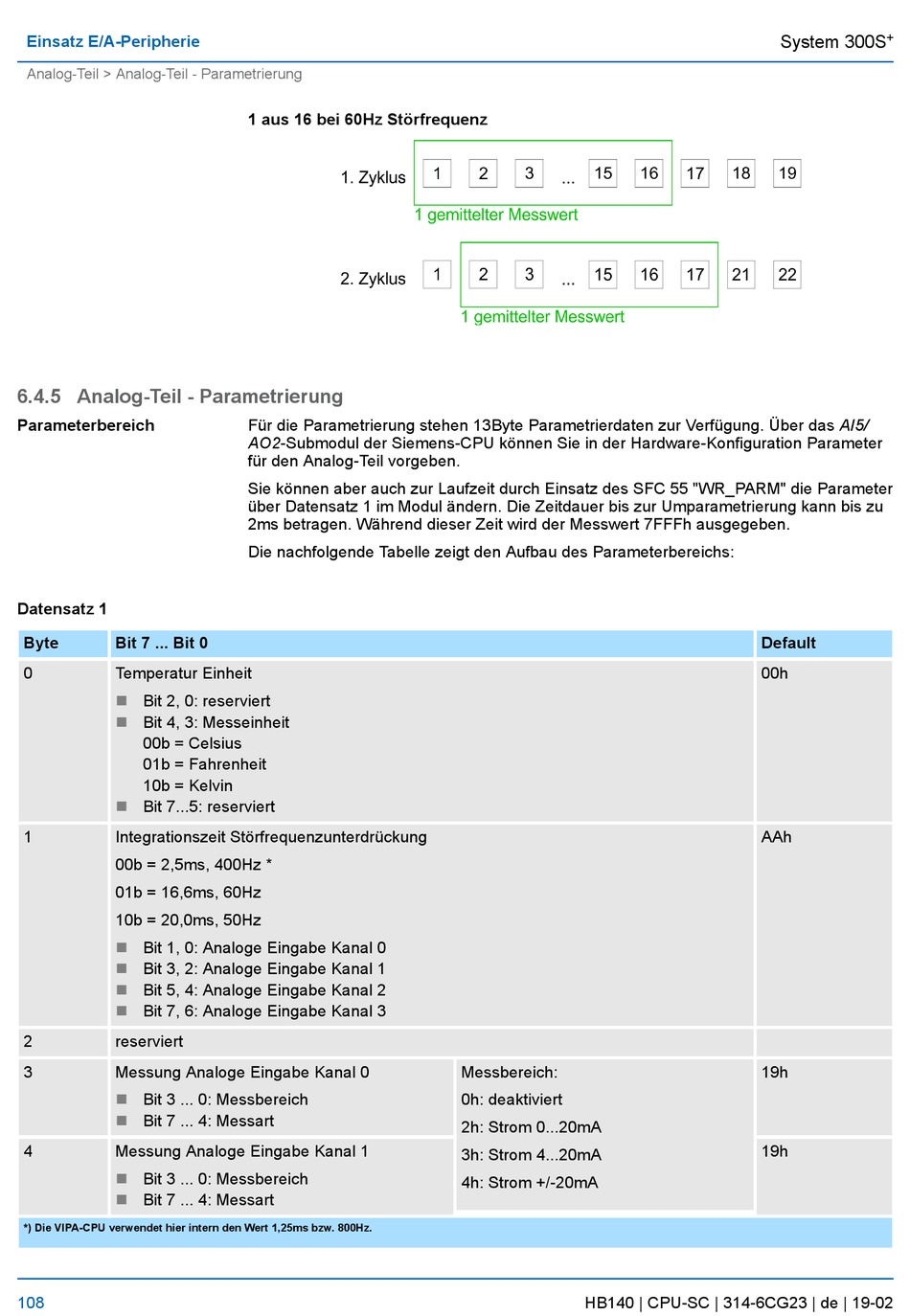

6.4.5 Analog-Teil - Parametrierung
Parameterbereich
Datensatz 1
Byte
Bit 7 ... Bit 0
0
Temperatur Einheit
n
Bit 2, 0: reserviert
n
Bit 4, 3: Messeinheit
00b = Celsius
01b = Fahrenheit
10b = Kelvin
n
Bit 7...5: reserviert
1
Integrationszeit Störfrequenzunterdrückung
00b = 2,5ms, 400Hz *
01b = 16,6ms, 60Hz
10b = 20,0ms, 50Hz
n
Bit 1, 0: Analoge Eingabe Kanal 0
n
Bit 3, 2: Analoge Eingabe Kanal 1
n
Bit 5, 4: Analoge Eingabe Kanal 2
n
Bit 7, 6: Analoge Eingabe Kanal 3
2
reserviert
3
Messung Analoge Eingabe Kanal 0
n
Bit 3 ... 0: Messbereich
n
Bit 7 ... 4: Messart
4
Messung Analoge Eingabe Kanal 1
n
Bit 3 ... 0: Messbereich
n
Bit 7 ... 4: Messart
*) Die VIPA-CPU verwendet hier intern den Wert 1,25ms bzw. 800Hz.
108
1 aus 16 bei 60Hz Störfrequenz
Für die Parametrierung stehen 13Byte Parametrierdaten zur Verfügung. Über das AI5/
AO2-Submodul der Siemens-CPU können Sie in der Hardware-Konfiguration Parameter
für den Analog-Teil vorgeben.
Sie können aber auch zur Laufzeit durch Einsatz des SFC 55 "WR_PARM" die Parameter
über Datensatz 1 im Modul ändern. Die Zeitdauer bis zur Umparametrierung kann bis zu
2ms betragen. Während dieser Zeit wird der Messwert 7FFFh ausgegeben.
Die nachfolgende Tabelle zeigt den Aufbau des Parameterbereichs:
Messbereich:
0h: deaktiviert
2h: Strom 0...20mA
3h: Strom 4...20mA
4h: Strom +/-20mA
HB140 | CPU-SC | 314-6CG23 | de | 19-02
+
System 300S
Default
00h
AAh
19h
