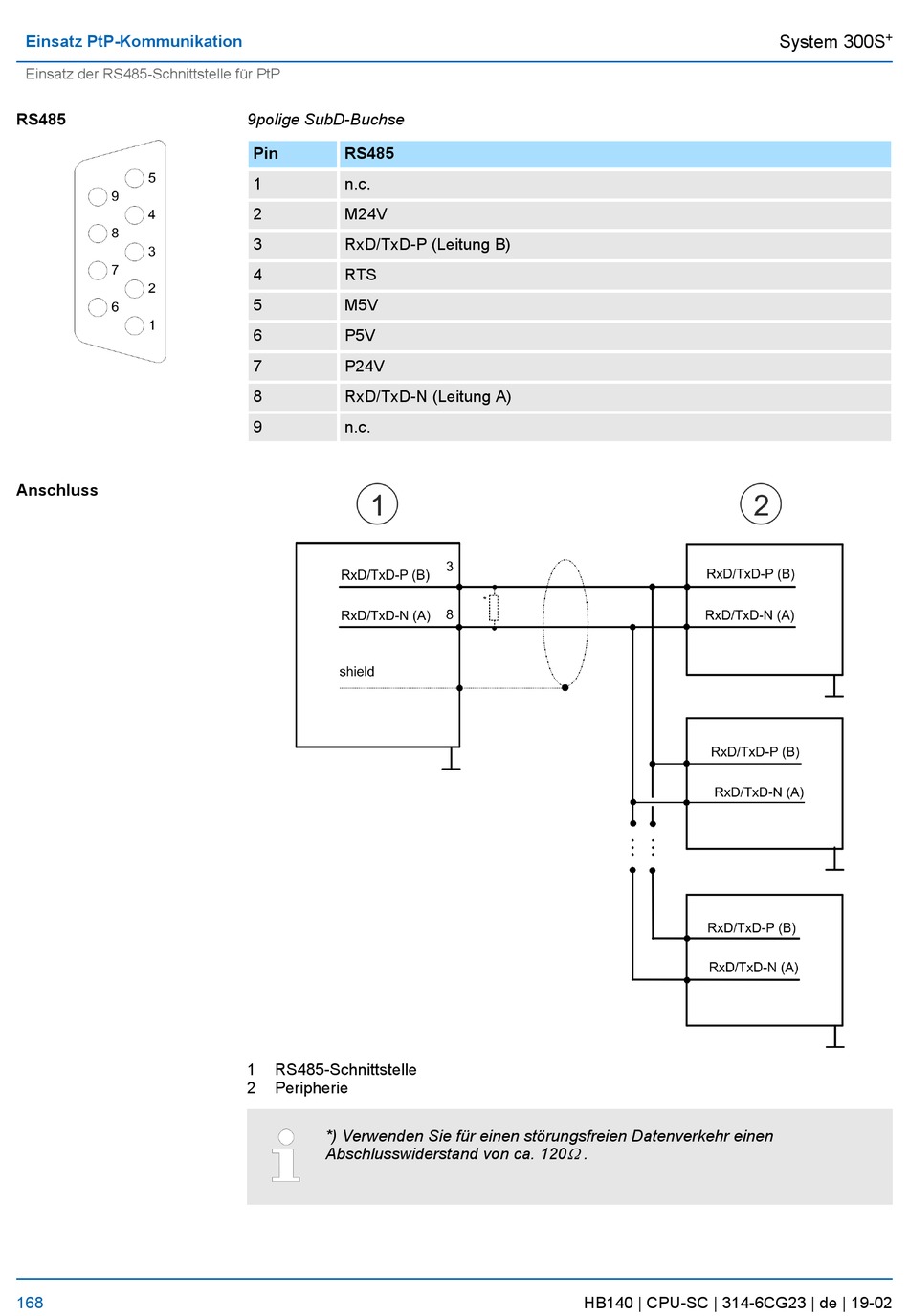

Einsatz PtP-Kommunikation
Einsatz der RS485-Schnittstelle für PtP
RS485
Anschluss
168
9polige SubD-Buchse
Pin
RS485
1
n.c.
2
M24V
3
RxD/TxD-P (Leitung B)
4
RTS
5
M5V
6
P5V
7
P24V
8
RxD/TxD-N (Leitung A)
9
n.c.
1
RS485-Schnittstelle
2
Peripherie
*) Verwenden Sie für einen störungsfreien Datenverkehr einen
Abschlusswiderstand von ca. 120
W .
HB140 | CPU-SC | 314-6CG23 | de | 19-02
+
System 300S
