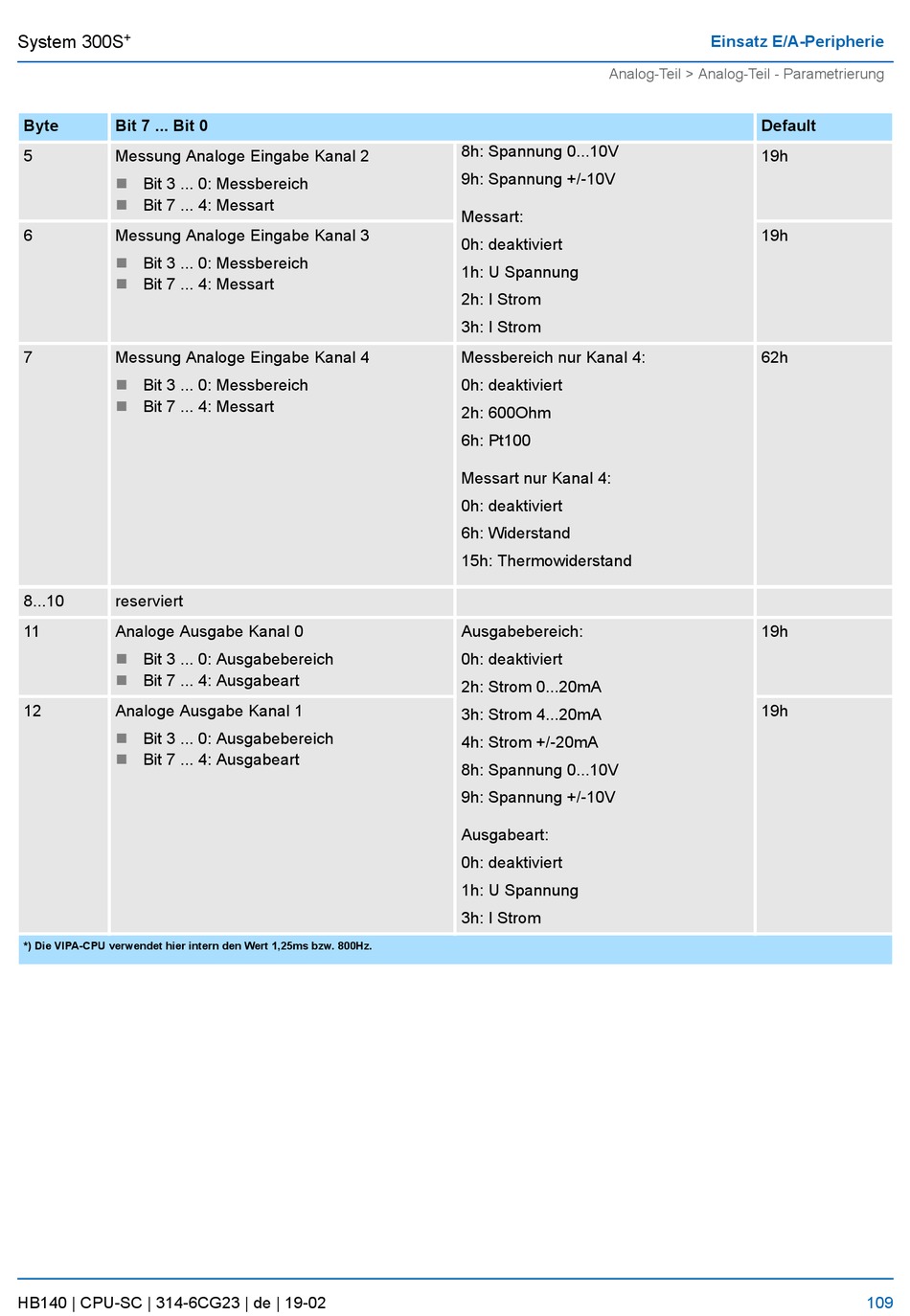

System 300S
Byte
Bit 7 ... Bit 0
5
Messung Analoge Eingabe Kanal 2
n
Bit 3 ... 0: Messbereich
n
Bit 7 ... 4: Messart
6
Messung Analoge Eingabe Kanal 3
Bit 3 ... 0: Messbereich
n
n
Bit 7 ... 4: Messart
7
Messung Analoge Eingabe Kanal 4
n
Bit 3 ... 0: Messbereich
n
Bit 7 ... 4: Messart
8...10
reserviert
11
Analoge Ausgabe Kanal 0
n
Bit 3 ... 0: Ausgabebereich
n
Bit 7 ... 4: Ausgabeart
12
Analoge Ausgabe Kanal 1
n
Bit 3 ... 0: Ausgabebereich
n
Bit 7 ... 4: Ausgabeart
*) Die VIPA-CPU verwendet hier intern den Wert 1,25ms bzw. 800Hz.
HB140 | CPU-SC | 314-6CG23 | de | 19-02
Analog-Teil > Analog-Teil - Parametrierung
8h: Spannung 0...10V
9h: Spannung +/-10V
Messart:
0h: deaktiviert
1h: U Spannung
2h: I Strom
3h: I Strom
Messbereich nur Kanal 4:
0h: deaktiviert
2h: 600Ohm
6h: Pt100
Messart nur Kanal 4:
0h: deaktiviert
6h: Widerstand
15h: Thermowiderstand
Ausgabebereich:
0h: deaktiviert
2h: Strom 0...20mA
3h: Strom 4...20mA
4h: Strom +/-20mA
8h: Spannung 0...10V
9h: Spannung +/-10V
Ausgabeart:
0h: deaktiviert
1h: U Spannung
3h: I Strom
Einsatz E/A-Peripherie
Default
19h
19h
62h
19h
19h
