VIPA System 300S+ HB140 CPU-SC 314-6CG23 Handbuch

Vorschau ausblenden Andere Handbücher für System 300S+ HB140 CPU-SC 314-6CG23:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
+

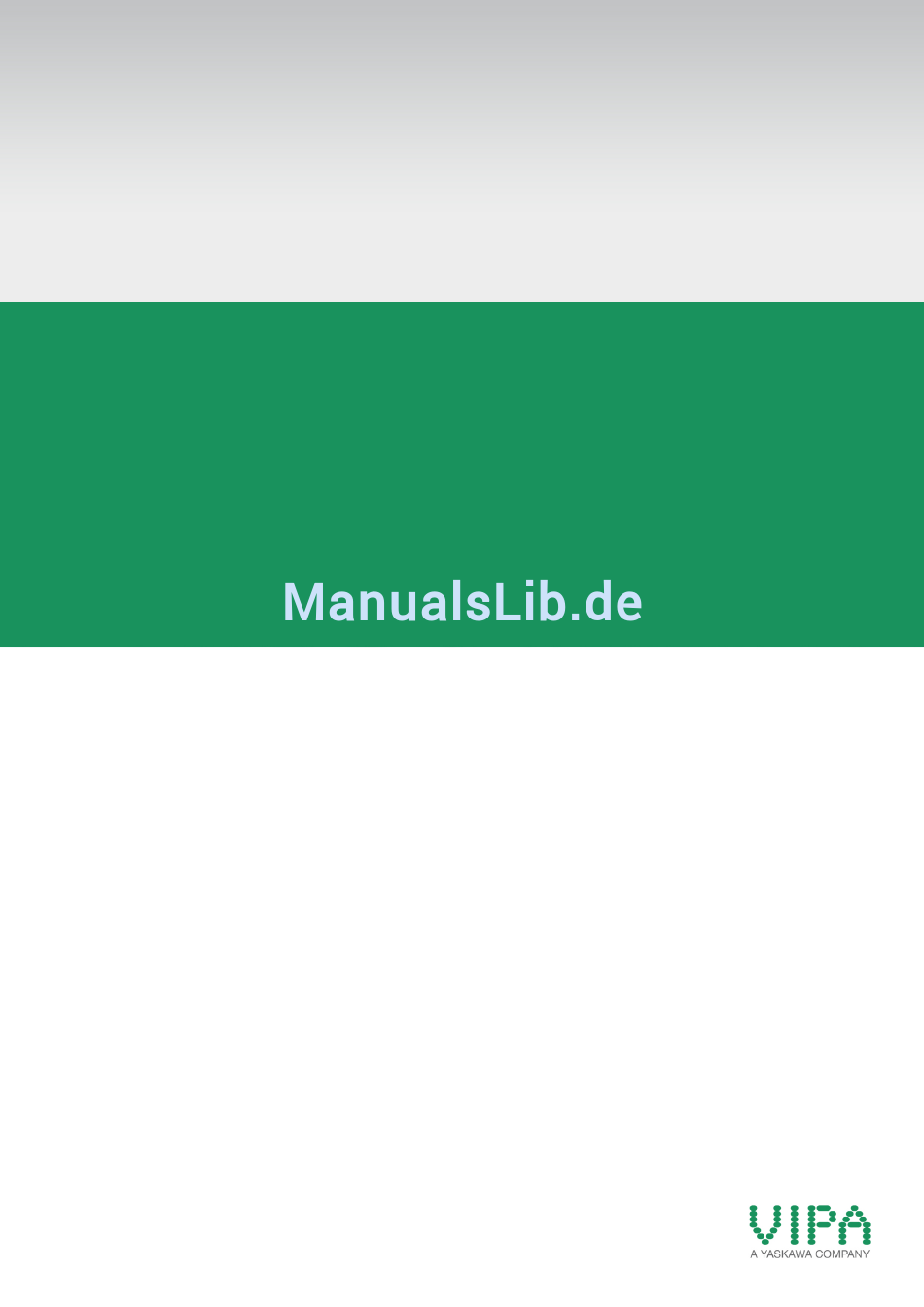

VIPA System 300S
CPU-SC | 314-6CG23 | Handbuch
HB140 | CPU-SC | 314-6CG23 | DE | 16-30
SPEED7 CPU 314SC/DPM

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für VIPA System 300S+ HB140 CPU-SC 314-6CG23

Inhaltszusammenfassung für VIPA System 300S+ HB140 CPU-SC 314-6CG23

  • Seite 1 VIPA System 300S CPU-SC | 314-6CG23 | Handbuch HB140 | CPU-SC | 314-6CG23 | DE | 16-30 SPEED7 CPU 314SC/DPM...
  • Seite 2 VIPA GmbH Ohmstr. 4 91074 Herzogenaurach Telefon: +49 9132 744-0 Telefax: +49 9132 744-1864 E-Mail: info@vipa.com Internet: www.vipa.com 314-6CG23_000_CPU 314SC/DPM,1,DE - © 2016...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis VIPA System 300S Inhaltsverzeichnis Allgemeines................6 1.1 Copyright © VIPA GmbH ........... 6 1.2 Über dieses Handbuch............7 1.3 Sicherheitshinweise............8 Grundlagen................10 2.1 Sicherheitshinweis für den Benutzer........ 10 2.2 Arbeitsweise einer CPU............ 11 2.2.1 Allgemein............... 11 2.2.2 Programme ..............11 2.2.3 Operanden..............
  • Seite 4 Inhaltsverzeichnis VIPA System 300S 5.10 Einstellung VIPA-spezifische CPU-Parameter....66 5.10.1 Vorgehensweise............66 5.10.2 Funktion RS485............68 5.11 Projekt transferieren............70 5.11.1 Transfer über MPI/PROFIBUS........70 5.11.2 Transfer über Ethernet..........72 5.11.3 Transfer über Speicherkarte........73 5.12 Zugriff auf den Webserver..........74 5.13 Betriebszustände............
  • Seite 5 10.3 TIA Portal - Hardware-Konfiguration - I/O-Module..261 10.4 TIA Portal - Hardware-Konfiguration - Ethernet-PG/OP- Kanal................262 10.5 TIA Portal - VIPA-Bibliothek einbinden......264 10.6 TIA Portal - Projekt transferieren........265 HB140 | CPU-SC | 314-6CG23 | DE | 16-30...

  • Seite 6: Allgemeines

    Kunden nicht vorhanden sind. Der genaue Liefer- umfang ist im jeweiligen Kaufvertrag beschrieben. EG-Konformitätserklä- Hiermit erklärt VIPA GmbH, dass die Produkte und Systeme mit den rung grundlegenden Anforderungen und den anderen relevanten Vor- schriften übereinstimmen. Die Übereinstimmung ist durch CE-Zei- chen gekennzeichnet.

  • Seite 7: Über Dieses Handbuch

    Produktnamen sind Warenzeichen oder eingetragene Warenzei- chen ihrer jeweiligen Eigentümer. Dokument-Support Wenden Sie sich an Ihre Landesvertretung der VIPA GmbH, wenn Sie Fehler anzeigen oder inhaltliche Fragen zu diesem Dokument stellen möchten. Ist eine solche Stelle nicht erreichbar, können Sie VIPA über folgenden Kontakt erreichen:...

  • Seite 8: Sicherheitshinweise

    Allgemeines VIPA System 300S Sicherheitshinweise Aufbau des Handbuchs Das Handbuch ist in Kapitel gegliedert. Jedes Kapitel beschreibt eine abgeschlossene Thematik. Orientierung im Doku- Als Orientierungshilfe stehen im Handbuch zur Verfügung: ment Gesamt-Inhaltsverzeichnis am Anfang des Handbuchs Verweise mit Seitenangabe Verfügbarkeit Das Handbuch ist verfügbar in:...
  • Seite 9 Allgemeines VIPA System 300S Sicherheitshinweise Dokumentation Handbuch zugänglich machen für alle Mitarbeiter in Projektierung Installation Inbetriebnahme Betrieb VORSICHT! Vor Inbetriebnahme und Betrieb der in diesem Handbuch beschriebenen Komponenten unbedingt beachten: – Änderungen am Automatisierungssystem nur im spannungslosen Zustand vornehmen! – Anschluss und Änderung nur durch ausgebildetes Elektro-Fachpersonal –...

  • Seite 10: Grundlagen

    VIPA System 300S Sicherheitshinweis für den Benutzer Grundlagen 2.1 Sicherheitshinweis für den Benutzer Handhabung elektrosta- VIPA-Baugruppen sind mit hochintegrierten Bauelementen in MOS- tisch gefährdeter Bau- Technik bestückt. Diese Bauelemente sind hoch empfindlich gegen- gruppen über Überspannungen, die z.B. bei elektrostatischer Entladung ent- stehen.

  • Seite 11: Arbeitsweise Einer Cpu

    Grundlagen VIPA System 300S Arbeitsweise einer CPU > Programme 2.2 Arbeitsweise einer CPU 2.2.1 Allgemein Die CPU enthält einen Standardprozessor mit internem Programm- speicher. In Verbindung mit der integrierten SPEED7-Technologie erhalten Sie ein leistungsfähiges Gerät zur Prozessautomatisierung innerhalb der System 300S Familie. In einer CPU gibt es folgende...

  • Seite 12: Operanden

    Grundlagen VIPA System 300S Arbeitsweise einer CPU > Operanden 2.2.3 Operanden Die CPU stellt Ihnen für das Programmieren folgende Operandenbe- reiche zur Verfügung: Prozessabbild und Peripherie Merker Zeiten und Zähler Datenbausteine Prozessabbild und Peri- Auf das Prozessabbild der Aus- und Eingänge PAA/PAE kann Ihr pherie Anwenderprogramm sehr schnell zugreifen.

  • Seite 13: Cpu 314-6Cg23

    Sie den SIMATIC Manager von Siemens verwenden. Hierbei kommt der Befehlssatz der S7-400 von Siemens zum Ein- satz. Module und CPUs aus dem System 300S von VIPA und Siemens können als Mischkonfiguration am Bus eingesetzt werden. Das Anwenderprogramm wird im batteriegepufferten RAM oder auf einem zusätzlich steckbaren MMC-Speichermodul gespei-...

  • Seite 14: Allgemeine Daten

    Grundlagen VIPA System 300S Allgemeine Daten Integrierter Ethernet- Auf der CPU befindet sich eine Ethernet-Schnittstelle für PG/OP- PG/OP-Kanal Kommunikation. Nach der Zuweisung von IP-Adress-Parametern über Ihr Projektier-Tool können Sie über die "Zielsystem"-Funktionen den Ethernet-PG/OP-Kanal direkt ansprechen und Ihre CPU pro- grammieren bzw.
  • Seite 15 Grundlagen VIPA System 300S Allgemeine Daten Personenschutz und Geräteschutz Eingänge / Ausgänge AC / DC 50V, bei Prüfspannung AC 500V Schutzmaßnahmen gegen Kurzschluss Umgebungsbedingungen gemäß EN 61131-2 Klimatisch Lagerung /Transport EN 60068-2-14 -25…+70°C Betrieb Horizontaler Einbau hängend EN 61131-2 0…+60°C...
  • Seite 16 Grundlagen VIPA System 300S Allgemeine Daten Norm Bemerkungen EN 61000-4-4 Burst, Schärfegrad 3 EN 61000-4-5 Surge, Installationsklasse 3 * *) Aufgrund der energiereichen Einzelimpulse ist bei Surge eine angemessene externe Beschaltung mit Blitzschutzelementen wie z.B. Blitzstro- mableitern und Überspannungsableitern erforderlich.

  • Seite 17: Montage Und Aufbaurichtlinien

    Montage und Aufbaurichtlinien VIPA System 300S Einbaumaße Montage und Aufbaurichtlinien 3.1 Einbaumaße Maße Grundgehäuse 3fach breit (BxHxT) in mm: 120 x 125 x 120 Montagemaße Maße montiert HB140 | CPU-SC | 314-6CG23 | DE | 16-30...

  • Seite 18: Montage Standard-Bus

    Montage und Aufbaurichtlinien VIPA System 300S Montage Standard-Bus 3.2 Montage Standard-Bus Allgemein Die einzelnen Module werden direkt auf eine Profilschiene montiert und über den Rückwandbus-Verbinder verbunden. Vor der Montage ist der Rückwandbus-Verbinder von hinten an das Modul zu stecken. Die Rückwandbus-Verbinder sind im Lieferumfang der Peripherie- Module enthalten.
  • Seite 19 Montage und Aufbaurichtlinien VIPA System 300S Montage Standard-Bus Montagemöglichkeiten Beachten Sie bitte die hierbei zulässigen Umgebungstemperaturen: waagrechter Aufbau: von 0 bis 60°C senkrechter Aufbau: von 0 bis 50°C liegender Aufbau: von 0 bis 55°C Vorgehensweise Verschrauben Sie die Profilschiene mit dem Untergrund (Schraubengröße: M6) so, dass mindestens 65mm Raum ober-...

  • Seite 20: Verdrahtung

    Montage und Aufbaurichtlinien VIPA System 300S Verdrahtung 3.3 Verdrahtung VORSICHT! – Die Spannungsversorgungen sind vor dem Beginn von Installations- und Instandhaltungsarbeiten unbedingt freizuschalten, d.h. vor Arbeiten an einer Spannungsversorgung oder an der Zuleitung, ist die Spannungszuführung stromlos zu schalten (Stecker ziehen, bei Festanschluss ist die zugehö- rige Sicherung abzuschalten)! –...
  • Seite 21 Montage und Aufbaurichtlinien VIPA System 300S Verdrahtung Die nebenstehende Abfolge stellt die Schritte der Verdrahtung in der Draufsicht dar. Zum Verdrahten drücken Sie mit einem geeigneten Schrauben- dreher, wie in der Abbildung gezeigt, die Verriegelung senkrecht nach innen und halten Sie den Schraubendreher in dieser Posi- tion.

  • Seite 22: Aufbaurichtlinien

    Umfeld beeinflusst zu werden bzw. das Umfeld in unzulässiger Weise zu beeinflussen. Die Komponenten von VIPA sind für den Einsatz in Industrieumge- bungen entwickelt und erfüllen hohe Anforderungen an die EMV. Trotzdem sollten Sie vor der Installation der Komponenten eine EMV- Planung durchführen und mögliche Störquellen in die Betrachtung...
  • Seite 23 Montage und Aufbaurichtlinien VIPA System 300S Aufbaurichtlinien Man unterscheidet: galvanische Kopplung kapazitive Kopplung induktive Kopplung Strahlungskopplung Grundregeln zur Sicher- Häufig genügt zur Sicherstellung der EMV das Einhalten einiger ele- stellung der EMV mentarer Regeln. Beachten Sie beim Aufbau der Steuerung deshalb die folgenden Grundregeln.
  • Seite 24 Montage und Aufbaurichtlinien VIPA System 300S Aufbaurichtlinien Setzen Sie in besonderen Anwendungsfällen spezielle EMV-Maß- nahmen ein. – Erwägen Sie bei Induktivitäten den Einsatz von Löschgliedern. – Beachten Sie, dass bei Einsatz von Leuchtstofflampen sich diese negativ auf Signalleitungen auswirken können.
  • Seite 25 Montage und Aufbaurichtlinien VIPA System 300S Aufbaurichtlinien VORSICHT! Bitte bei der Montage beachten! Bei Potenzialdifferenzen zwischen den Erdungs- punkten kann über den beidseitig angeschlossenen Schirm ein Ausgleichsstrom fließen. Abhilfe: Potenzialausgleichsleitung. HB140 | CPU-SC | 314-6CG23 | DE | 16-30...

  • Seite 26: Hardwarebeschreibung

    Hardwarebeschreibung VIPA System 300S Leistungsmerkmale Hardwarebeschreibung 4.1 Leistungsmerkmale CPU 314-6CG23 SPEED7-Technologie integriert 512kByte Arbeitsspeicher integriert (256kByte Code, 256kByte Daten) Arbeitsspeicher erweiterbar bis max. 2MB (1MB Code, 1MB Daten) 2MB Ladespeicher PROFIBUS-DP-Master integriert unterstützt DP-V0, DP-V1 1. Schnittstelle konfigurierbar für MPI, PROFIBUS-DP-Master- oder PtP-Kommunikation 2.

  • Seite 27: Aufbau

    Hardwarebeschreibung VIPA System 300S Aufbau > Allgemein 4.2 Aufbau 4.2.1 Allgemein CPU 314-6CG23 1 LEDs des integrierten PROFIBUS-DP-Masters 2 LEDs des CPU-Teils 3 Steckplatz für Speichermedien (verriegelbar) 4 LEDs des E/A-Teils 5 Betriebsarten-Schalter CPU 6 Anschluss für DC 24V Spannungsversorgung 7 Twisted Pair Schnittstelle für Ethernet-PG/OP-Kanal...

  • Seite 28: Hardwarebeschreibung

    Hardwarebeschreibung VIPA System 300S Aufbau > Schnittstellen 4.2.2 Schnittstellen X1: Spannungsversor- Die CPU besitzt ein eingebautes Netzteil: gung Das Netzteil ist mit DC 24V zu versorgen. Hierzu dient der DC 24V Anschluss, der sich unter der Frontklappe befindet. Mit der Versorgungsspannung werden neben der CPU-Elektronik auch die angeschlossenen Module über den Rückwandbus ver-...
  • Seite 29 Hardwarebeschreibung VIPA System 300S Aufbau > Schnittstellen MPI-Funktionalität – Die MPI-Schnittstelle dient zur Verbindung zwischen Program- miergerät und CPU. – Hierüber erfolgt beispielsweise die Projektierung und Program- mierung. – MPI dient zur Kommunikation zwischen mehreren CPUs oder zwischen HMIs und CPU.
  • Seite 30 Hardwarebeschreibung VIPA System 300S Aufbau > Schnittstellen PtP-Funktionalität – Mit der Funktionalität PtP ermöglicht die RS485-Schnittstelle eine serielle Punkt-zu-Punkt-Prozessankopplung zu verschie- denen Ziel- oder Quell-Systemen. – Unterstützt werden die Protokolle ASCII, STX/ETX, 3964R, USS und Modbus-Master (ASCII, RTU). – Die PtP-Kommunikation parametrieren Sie zur Laufzeit mit dem SFC 216 (SER_CFG).

  • Seite 31: Ein-/Ausgabe-Bereich Cpu 314-6Cg23

    Hardwarebeschreibung VIPA System 300S Aufbau > Ein-/Ausgabe-Bereich CPU 314-6CG23 4.2.3 Ein-/Ausgabe-Bereich CPU 314-6CG23 Übersicht Bei der CPU 314-6CG23 sind folgende analoge und digitale Ein-/ Ausgabe-Kanäle in einem Gehäuse untergebracht: Analoge Eingabe: 4xU/Ix12Bit, 1xPt100 Analoge Ausgabe: 2xU/Ix12Bit Digitale Eingabe: 24xDC 24V...
  • Seite 32 Hardwarebeschreibung VIPA System 300S Aufbau > Ein-/Ausgabe-Bereich CPU 314-6CG23 VORSICHT! Vorübergehend nicht benutzte analoge Eingänge sind bei aktiviertem Kanal mit der zugehörigen Masse zu verbinden. Zur Vermeidung von Messfehlern sollte pro Kanal immer nur eine Messart beschaltet sein. VORSICHT! Bitte beachten Sie, dass die an einem Ausgabe-Kanal anliegende Spannung immer £...
  • Seite 33 Hardwarebeschreibung VIPA System 300S Aufbau > Ein-/Ausgabe-Bereich CPU 314-6CG23 VORSICHT! Bitte beachten Sie, dass die an einem Ausgabe-Kanal anliegende Spannung immer £ der über L+ anlie- genden Versorgungsspannung ist. Steckerbelegung X11: AIO Belegung nicht belegt Spannungsmessung Kanal 0 Strommessung Kanal 0...
  • Seite 34 Hardwarebeschreibung VIPA System 300S Aufbau > Ein-/Ausgabe-Bereich CPU 314-6CG23 Steckerbelegung X11: DI Belegung nicht belegt E+2.0 E+2.1 E+2.2 E+2.3 E+2.4 E+2.5 E+2.6 E+2.7 Masse 1M DI L+ Spannungsversorgung +DC 24V E/A+3.0 E/A+3.1 E/A+3.2 E/A+3.3 E/A+3.4 E/A+3.5 E/A+3.6 E/A+3.7 Masse DIO...
  • Seite 35 Hardwarebeschreibung VIPA System 300S Aufbau > Ein-/Ausgabe-Bereich CPU 314-6CG23 Statusanzeige X11: DI .0..7 – LEDs (grün) E+2.0 ... E+2.7 Ab ca. 15V wird das Signal "1" am Eingang erkannt und die entsprechende LED angesteuert – LEDs (grün) Versorgungsspg. für DIO liegt an .0...
  • Seite 36 Hardwarebeschreibung VIPA System 300S Aufbau > Ein-/Ausgabe-Bereich CPU 314-6CG23 Belegung E+1.7 / Kanal 3 Latch Masse 1M DI Statusanzeige X12: DI .0..7 – LEDs (grün) E+0.0 ... E+0.7 E+1.0 ... E+1.7 Ab ca. 15V wird das Signal "1" am Eingang erkannt und die...
  • Seite 37 Hardwarebeschreibung VIPA System 300S Aufbau > Ein-/Ausgabe-Bereich CPU 314-6CG23 Steckerbelegung X12: DO Belegung 2L+ Spannungsversorgung +DC 24V A+0.0 / Kanal 0 Ausgang A+0.1 / Kanal 1 Ausgang A+0.2 / Kanal 2 Ausgang A+0.3 / Kanal 3 Ausgang A+0.4 A+0.5 A+0.6 A+0.7...

  • Seite 38: Speichermanagement

    Über diesen Steckplatz können Sie eine Speicherkarte (MMC bzw. SD) als externes Speichermedium für Programme und Firm- ware stecken. Die VIPA-Speicherkarten sind mit dem PC-Format FAT vorforma- tiert und können mit einem Kartenlesegerät beschrieben werden. Nach PowerON bzw. nach Urlöschen überprüft die CPU, ob eine Speicherkarte gesteckt ist und sich hier für die CPU gültige Daten...

  • Seite 39: Batteriepufferung Für Uhr Und Ram

    Hardwarebeschreibung VIPA System 300S Aufbau > Batteriepufferung für Uhr und RAM Bitte beachten Sie, dass die Schreibschutzfunktion von SD-Karten nicht ausgewertet wird! VORSICHT! Sofern das Speichermedium schon durch die Feder- mechanik entriegelt wurde, kann dieses bei Betätigung der Schiebemechanik herausspringen! 4.2.6 Batteriepufferung für Uhr und RAM...

  • Seite 40: Betriebsartenschalter

    Hardwarebeschreibung VIPA System 300S Aufbau > LEDs 4.2.7 Betriebsartenschalter Mit dem Betriebsartenschalter können Sie bei der CPU zwischen den Betriebsarten STOP und RUN wählen. Beim Übergang vom Betriebszustand STOP nach RUN durchläuft die CPU den Betriebszustand ANLAUF. Mit der Tasterstellung MR (Memory Reset) fordern Sie das Urlö- schen an mit anschließendem Laden von Speicherkarte, sofern...

  • Seite 41: Bedeutung

    Hardwarebeschreibung VIPA System 300S Aufbau > LEDs Bedeutung (RUN) (STOP) (SFAIL) (FRCE) (MMC) Firmwareupdate ○ ● ● Das abwechselnde Blinken zeigt an, dass neue Firm- ware auf der Speicherkarte vorhanden ist. ○ ○ ● Das abwechselnde Blinken zeigt an, dass ein Firmwa- reupdate durchgeführt wird.

  • Seite 42: Technische Daten

    Hardwarebeschreibung VIPA System 300S Technische Daten Slave-Betrieb Bedeutung (RUN) (ERR) grün grün ○ ○ ○ ○ Slave hat keine Projektierung bzw. PtP ist aktiv. ○ ○ ○ Slave ist ohne Master. ○ ○ * Abwechselndes Blinken bei Projektierungsfehler (configuration fault).
  • Seite 43 Hardwarebeschreibung VIPA System 300S Technische Daten Artikelnr. 314-6CG23 Leitungslänge ungeschirmt 600 m Lastnennspannung DC 24 V Verpolschutz der Lastnennspannung ü Stromaufnahme aus Lastspannung L+ (ohne 70 mA Last) Nennwert DC 24 V Eingangsspannung für Signal "0" DC 0...5 V Eingangsspannung für Signal "1"...
  • Seite 44 Hardwarebeschreibung VIPA System 300S Technische Daten Artikelnr. 314-6CG23 Ausgangsspannung "1"-Signal bei maximalem L+ (-0,8 V) Strom Ausgangsstrom bei "1"-Signal, Nennwert 0,5 A Ausgangsstrom, zulässiger Bereich bis 40°C 5 mA bis 0,6 A Ausgangsstrom, zulässiger Bereich bis 60°C 5 mA bis 0,6 A Ausgangsstrom bei "0"-Signal (Reststrom) max.
  • Seite 45 Hardwarebeschreibung VIPA System 300S Technische Daten Artikelnr. 314-6CG23 Gebrauchsfehlergrenze Spannungsbereiche +/-0,3% Gebrauchsfehlergrenze Spannungsbereiche mit SFU Grundfehlergrenze Spannungsbereiche +/-0,2% Grundfehlergrenze Spannungsbereiche mit Zerstörgrenze Spannung max. 30V Stromeingänge ü max. Eingangswiderstand im Strombereich 100 Ω Eingangsstrombereiche -20 mA ... +20 mA 0 mA ... +20 mA +4 mA ...
  • Seite 46 Hardwarebeschreibung VIPA System 300S Technische Daten Artikelnr. 314-6CG23 Zerstörgrenze Widerstandsthermometerein- max. 15V gänge Thermoelementeingänge Thermoelementbereiche Gebrauchsfehlergrenze Thermoelementbe- reiche Gebrauchsfehlergrenze Thermoelementbe- reiche mit SFU Grundfehlergrenze Thermoelementbereiche Grundfehlergrenze Thermoelementbereiche mit Zerstörgrenze Thermoelementeingänge Temperaturkompensation parametrierbar Temperaturkompensation extern Temperaturkompensation intern Technische Einheit der Temperaturmessung °C, °F, K...
  • Seite 47 Hardwarebeschreibung VIPA System 300S Technische Daten Artikelnr. 314-6CG23 Gebrauchsfehlergrenze Spannungsbereiche +/-0,2% Grundfehlergrenze Spannungsbereiche mit +/-0,1% Zerstörgrenze gegen von außen angelegte max. 16V (30V für 10s) Spannungen Stromausgänge ü max. Bürdenwiderstand im Strombereich 500 Ω max. induktive Last im Strombereich 10 mH typ.
  • Seite 48 Hardwarebeschreibung VIPA System 300S Technische Daten Artikelnr. 314-6CG23 Reset-Anschluss möglich Zähler-Ausgang möglich ü Lade- und Arbeitsspeicher Ladespeicher integriert 2 MB Ladespeicher maximal 2 MB Arbeitsspeicher integriert 512 KB Arbeitsspeicher maximal 2 MB Speicher geteilt 50% Code / 50% Daten ü...
  • Seite 49 Hardwarebeschreibung VIPA System 300S Technische Daten Artikelnr. 314-6CG23 max. Potenzialdifferenz zwischen Eingängen (Ucm) max. Potenzialdifferenz zwischen Mana und Mintern (Uiso) max. Potenzialdifferenz zwischen Eingängen und Mana (Ucm) max. Potenzialdifferenz zwischen Eingängen und Mintern (Uiso) max. Potenzialdifferenz zwischen Mintern und Ausgängen Isolierung geprüft mit...
  • Seite 50 Hardwarebeschreibung VIPA System 300S Technische Daten Artikelnr. 314-6CG23 maximale Schachtelungstiefe zusätzlich inner- halb Fehler OB Uhrzeit Uhr gepuffert ü Uhr Pufferungsdauer (min.) Genauigkeit (max. Abweichung je Tag) 10 s Anzahl Betriebsstundenzähler Uhrzeit Synchronisation ü Synchronisation über MPI Master/Slave Synchronisation über Ethernet (NTP) nein Adressbereiche (Ein-/Ausgänge)
  • Seite 51 Hardwarebeschreibung VIPA System 300S Technische Daten Artikelnr. 314-6CG23 S7-Basis-Kommunikation ü S7-Basis-Kommunikation Nutzdaten je Auftrag 76 Byte S7-Kommunikation ü S7-Kommunikation als Server ü S7-Kommunikation als Client S7-Kommunikation Nutzdaten je Auftrag 160 Byte Anzahl Verbindungen gesamt PWM Daten PWM Kanäle PWM-Zeitbasis 0,1 ms / 1 ms Periodendauer 4...65535 / 1...65535 * Zeitbasis...
  • Seite 52 Hardwarebeschreibung VIPA System 300S Technische Daten Artikelnr. 314-6CG23 Punkt-zu-Punkt-Kopplung ü 5V DC Spannungsversorgung max. 90mA, potentialfrei 24V DC Spannungsversorgung max. 100mA, potentialgebunden Funktionalität MPI Anzahl Verbindungen, max. PG/OP Kommunikation ü Routing ü Globale Datenkommunikation ü S7-Basis-Kommunikation ü S7-Kommunikation ü S7-Kommunikation als Server ü...
  • Seite 53 Hardwarebeschreibung VIPA System 300S Technische Daten Artikelnr. 314-6CG23 S7-Kommunikation ü S7-Kommunikation als Server ü S7-Kommunikation als Client Direkter Datenaustausch (Querverkehr) DPV1 ü Übertragungsgeschwindigkeit, min. 9,6 kbit/s Übertragungsgeschwindigkeit, max. 12 Mbit/s Automatische Baudratesuche Übergabespeicher Eingänge, max. 244 Byte Übergabespeicher Ausgänge, max.

  • Seite 54: Umgebungsbedingungen

    Hardwarebeschreibung VIPA System 300S Technische Daten Artikelnr. 314-6CG23 Anschluss RJ45 Potenzialgetrennt ü PG/OP Kommunikation ü max. Anzahl Verbindungen Produktiv Verbindungen Gehäuse Material Befestigung Profilschiene System 300 Mechanische Daten Abmessungen (BxHxT) 120 mm x 125 mm x 120 mm Gewicht 610 g...

  • Seite 55: Einsatz Cpu 314-6Cg23

    Einsatz CPU 314-6CG23 VIPA System 300S Anlaufverhalten Einsatz CPU 314-6CG23 5.1 Montage Informationen zur Montage und zur Verdrahtung: Ä Kapitel 3 "Montage und Aufbaurichtlinien" auf Seite 17 5.2 Anlaufverhalten Stromversorgung ein- Nach dem Einschalten der Stromversorgung geht die CPU in den schalten Betriebszustand über, der am Betriebsartenschalter eingestellt ist.

  • Seite 56: Adressierung

    Einsatz CPU 314-6CG23 VIPA System 300S Adressierung > Adressierung Rückwandbus Peripherie 5.3 Adressierung 5.3.1 Übersicht Damit die gesteckten Peripheriemodule gezielt angesprochen werden können, müssen ihnen bestimmte Adressen in der CPU zugeordnet werden. Beim Hochlauf der CPU vergibt diese steckplatzabhängig automatisch von 0 an aufsteigend Peripherieadressen für die gesteckten digitalen Ein- /Ausgabe-Module.

  • Seite 57: Beispiel Automatische Adressierung

    Einsatz CPU 314-6CG23 VIPA System 300S Adressierung > Adressierung Rückwandbus Peripherie Automatische Adressie- Falls Sie keine Hardware-Konfiguration verwenden möchten, tritt eine rung automatische Adressierung in Kraft. Bei der automatischen Adressie- rung belegen steckplatzabhängig DIOs immer 4Byte und AIOs, FMs, CPs immer 16Byte am Bus. Nach folgenden Formeln wird steckplatz- abhängig die Anfangsadresse ermittelt, ab der das entsprechende...

  • Seite 58: Adressbelegung

    Einsatz CPU 314-6CG23 VIPA System 300S Adressbelegung 5.4 Adressbelegung Eingabebereich Submodul Default-Adresse Zugriff Belegung DI24/DO16 Byte Digitale Eingabe E+0.0 ... E+0.7 (X12) Byte Digitale Eingabe E+1.0 ... E+1.7 (X12) Byte Digitale Eingabe E+2.0 ... E+2.7 (X11) Byte Digitale Eingabe E+3.0 ... E+3.7 (X11)

  • Seite 59: Hardware-Konfiguration - Cpu

    VIPA System 300S Hardware-Konfiguration - I/O-Module Bitte beachten Sie bei der Hardwarekonfiguration, dass die CPU 314-6CG23 von VIPA im E/A-Bereich auf- grund der zusätzlichen DIO-Kanäle je 1 Byte mehr belegt (Default-Adresse 127). Sollte dieses Byte in der Hardwarekonfiguration schon für ein Modul vergeben sein, so wird dies nicht automatisch erkannt.

  • Seite 60: Hardware-Konfiguration - Ethernet-Pg/Op-Kanal

    Einsatz CPU 314-6CG23 VIPA System 300S Hardware-Konfiguration - Ethernet-PG/OP-Kanal Parametrierung Zur Parametrierung doppelklicken Sie in Ihrer Steckplatzübersicht auf das zu parametrierende Modul. Daraufhin öffnet sich ein Dialog- fenster. Hier können Sie Ihre Parametereinstellungen vornehmen. Unter Einsatz der SFCs 55, 56 und 57 können Sie zur Laufzeit Para- meter ändern und an die entsprechenden Module übertragen.
  • Seite 61 Einsatz CPU 314-6CG23 VIPA System 300S Hardware-Konfiguration - Ethernet-PG/OP-Kanal Schalten Sie die Spannungsversorgung ein ð Nach kurzer Hochlaufzeit ist der CP bereit für die Kommuni- kation. Er besitzt ggf. noch keine IP-Adressdaten und erfor- dert eine Urtaufe. "Urtaufe" über Zielsys- Die Urtaufe über die Zielsystemfunktion erfolgt nach folgender Vorge-...

  • Seite 62: Ip-Adress-Parameter In Projekt Übernehmen

    Einsatz CPU 314-6CG23 VIPA System 300S Einstellung der CPU-Parameter > Parametrierung über Siemens CPU IP-Adress-Parameter in Öffnen Sie den Siemens Hardware-Konfigurator und projek- Projekt übernehmen tieren Sie die Siemens CPU 314C-2DP (6ES7 314-6CG03-0AB0 V2.6). Projektieren Sie die Module am Standard-Bus.

  • Seite 63: Parameter Cpu

    Einsatz CPU 314-6CG23 VIPA System 300S Einstellung der CPU-Parameter > Parameter CPU Beschreibung der Parameter der Submodule "DI24/ DO16" , "AI5/AO2" und "Zähler" : Ä Kapitel 6 "Einsatz E/A-Peripherie" auf Seite 133 5.9.2 Parameter CPU Parameter, die unter- Die CPU wertet nicht alle Parameter aus, welche Sie bei der Hard- stützt werden...
  • Seite 64 OB85-Aufruf bei Peripheriezugriffsfehler: Sie können die voreingestellte Reaktion der CPU bei Peripherie- zugriffsfehlern während der systemseitigen Aktualisierung des Prozessabbildes ändern. Die VIPA-CPU ist so voreingestellt, dass sie bei Peripheriezugriffsfehlern keinen OB 85 aufruft und auch keinen Eintrag im Diagnosepuffer erzeugt.
  • Seite 65 Einsatz CPU 314-6CG23 VIPA System 300S Einstellung der CPU-Parameter > Parameter CPU Das gewählte Merkerbyte kann nicht für die Zwischen- speicherung von Daten genutzt werden. Remanenz Anzahl Merkerbytes ab MB0: Die Anzahl der remanenten Merkerbytes ab Merkerbyte 0 können Sie hier angeben.

  • Seite 66: Einstellung Vipa-Spezifische Cpu-Parameter

    Funktion RS485 (PtP, Synchronisation DP-Master und CPU) Token Watch Voraussetzung Damit Sie die VIPA-spezifischen CPU-Parameter einstellen können, ist die Installation der SPEEDBUS.GSD von VIPA im Hardwareka- talog erforderlich. Nach der Installation können Sie die CPU in einem PROFIBUS-Master-System projektieren und entsprechend die Para- meter anpassen.

  • Seite 67: Hardware-Konfiguration

    Navigieren Sie in das Verzeichnis VIPA_System_300S und geben Sie SPEEDBUS.GSD an. ð Alle SPEED7-CPUs und -Module des System 300S von VIPA sind jetzt im Hardwarekatalog unter Profibus-DP / Wei- tere Feldgeräte / I/O / VIPA_SPEEDBUS enthalten. Hardware-Konfiguration Die Einbindung der CPU 314-6CG23 erfolgt in Form eines virtuellen...

  • Seite 68: Funktion Rs485

    Profibus-DP / Weitere Feldgeräte / I/O / VIPA_SPEEDBUS. Stellen Sie für das Slave-System die PROFIBUS-Adresse 100 ein. Platzieren Sie auf dem Steckplatz 0 die VIPA CPU 314-6CG23 aus dem Hardware-Katalog von VIPA_SPEEDbus. Durch Doppelklick auf die eingefügte CPU 314-6CG23 gelangen Sie in den Eigenschaften-Dialog der CPU.
  • Seite 69 Modus die Ansprechüberwachungszeit in den Bus-Parame- tern erhöhen. PROFIBUS-DP SyncOut In dieser Betriebsart richtet sich der Zyklus des VIPA DP-Master-Sys- tems nach dem CPU-Zyklus. Geht die CPU in RUN, werden die DP- Master synchronisiert. Sobald deren Zyklus durchlaufen ist, warten diese auf den nächsten Synchronisationsimpuls mit Ausgabedaten...

  • Seite 70: Projekt Transferieren

    In der Betriebsart PROFIBUS-DP SyncIn wird der CPU-Zyklus auf den Zyklus des VIPA PROFIBUS-DP-Master-Systems synchronisiert. Hierbei richtet sich der CPU-Zyklus nach dem VIPA DP-Master mit der längsten Zykluszeit. Geht die CPU in RUN, wird diese mit allen VIPA DP-Master synchronisiert. Sobald die CPU ihren Zyklus durch- laufen hat, wartet diese, bis das DP-Master-System mit dem Syn- chronimpuls neue Eingangsdaten liefert.
  • Seite 71 VIPA-CPUs werden mit der MPI-Adresse 2 ausgeliefert. MPI-Programmierkabel Die MPI-Programmierkabel erhalten Sie in verschiedenen Varianten von VIPA. Die Kabel bieten einen RS232- bzw. USB-Anschluss für den PC und einen busfähigen RS485-Anschluss für die CPU. Auf- grund des RS485-Anschlusses dürfen Sie die MPI-Programmierkabel direkt auf einen an der RS485-Buchse schon gesteckten Stecker auf- stecken.

  • Seite 72: Transfer Über Ethernet

    Einsatz CPU 314-6CG23 VIPA System 300S Projekt transferieren > Transfer über Ethernet Mit "Zielsystem è Laden in Baugruppe" können Sie Ihr Projekt über MPI in die CPU übertragen und mit "Zielsystem è RAM nach ROM kopieren" auf einer Speicherkarte sichern, falls diese gesteckt ist.

  • Seite 73: Transfer Über Speicherkarte

    Einsatz CPU 314-6CG23 VIPA System 300S Projekt transferieren > Transfer über Speicherkarte Transfer Für den Transfer verbinden Sie, wenn nicht schon geschehen, die entsprechende Ethernet-Buchse mit Ihrem Ethernet. Öffnen Sie Ihr Projekt im Siemens SIMATIC Manager. Stellen Sie über "Extras è PG/PC-Schnittstelle" den Zugriffsweg "TCP/IP ®...

  • Seite 74: Kontrolle Des Transfervorgangs

    Einsatz CPU 314-6CG23 VIPA System 300S Zugriff auf den Webserver Transfer CPU ® Spei- Bei einer in der CPU gesteckten Speicherkarte wird durch einen cherkarte Schreibbefehl der Inhalt des RAMs als S7PROG.WLD auf die Spei- cherkarte übertragen. Den Schreibbefehl starten Sie aus dem Siemens SIMATIC Manager auf Bausteinebene über "Zielsystem è...
  • Seite 75 Einsatz CPU 314-6CG23 VIPA System 300S Zugriff auf den Webserver Hier werden Bestell-Nr., Serien-Nr. und die Version der Firmware und Hardware der CPU aufgelistet. Mit [Expert View] gelangen Sie in die erweiterte "Experten"-Übersicht. Info - Expert View Runtime Information Operation Mode...
  • Seite 76 Einsatz CPU 314-6CG23 VIPA System 300S Zugriff auf den Webserver File System V1.0.2 Angaben für den Support PRODUCT VIPA 314-6CG23 Name, Firmware-Version, Package V3.7.3 V..Px000278.pkg, HARDWARE V0.1.0.0 CPU: Angaben für den Support 5679H-V20 HX000027.110 Bx000227 V6.6.29.255 Ax000086 V1.2.1.0 Ax000056 V0.2.2.0...
  • Seite 77 Einsatz CPU 314-6CG23 VIPA System 300S Zugriff auf den Webserver Info - Overview DP-Master Info - Expert View Internal Information Slot 201 VIPA 342-1DA70 Module Type 0xCB2C0010 Module Firmware Information PRODUCT VIPA 342-1DA70 Name, Firmware-Version, Package V3.3.6.0 Px000181.pkg BB000218 V5.3.0.0 Angaben für den Support...
  • Seite 78 Einsatz CPU 314-6CG23 VIPA System 300S Zugriff auf den Webserver Info - Expert View Internal Information Slot 202 Module Type 0x4FD30000 Angaben für den Support Module Firmware Information PRODUCT VIPA DI24/DO24/DIO8 Name, Firmware-Version V3.6.22.0 Data - Input data (4Byte) Offset...
  • Seite 79 Einsatz CPU 314-6CG23 VIPA System 300S Zugriff auf den Webserver Info - Expert View Internal Information Slot 203 Module Type 0x55DD0002 Angaben für den Support Module Firmware Information BB000432 V1.1.2.0 PRODUCT VIPA AI5/AO2 Name, Firmware-Version V1.1.2.0 Px000073.pkg Hx000041 V1.6.0.0 Data - AI5 (10byte)
  • Seite 80 Einsatz CPU 314-6CG23 VIPA System 300S Zugriff auf den Webserver Info - Overview CPU-Komponente: Zähler Info - Expert View Internal Information Slot 204 Module Type 0x38C00000 Angaben für den Support Module Firmware Information PRODUCT VIPA 4 COUNTER Name, Firmware-Version V3.6.22.0...
  • Seite 81 Einsatz CPU 314-6CG23 VIPA System 300S Zugriff auf den Webserver Data - Output data (16byte) Offset Width Value (dec) Value (hex) HB140 | CPU-SC | 314-6CG23 | DE | 16-30...

  • Seite 82: Betriebszustände

    Einsatz CPU 314-6CG23 VIPA System 300S Betriebszustände > Übersicht Info - Overview VBUS - Digital Ein-/Ausgabe 16 Data - Input data Offset Width Value (dec) Value (hex) Data - Output data Offset Width Value (dec) Value (hex) New Value (hex) 5.13...

  • Seite 83: Betriebszustand

    Einsatz CPU 314-6CG23 VIPA System 300S Betriebszustände > Übersicht Die Befehlsausgabe ist gesperrt, d.h. alle digitalen Ausgaben sind gesperrt. RUN-LED aus STOP-LED an Betriebszustand Während des Übergangs von STOP nach RUN erfolgt ein Sprung ANLAUF in den Anlauf-Organisationsbaustein OB 100. Der Ablauf des OBs wird zeitlich nicht überwacht.

  • Seite 84: Funktionssicherheit

    (100ms) und eine parametrierbare Zykluszeitüberwachung (paramet- rierbar min. 1ms), die im Fehlerfall die CPU stoppen bzw. einen RESET auf der CPU durchführen und diese in einen definierten STOP-Zustand versetzen. Die CPUs von VIPA sind funktionssicher ausgelegt und besitzen folgende Systemeigenschaften: Ereignis...

  • Seite 85: Urlöschen

    Einsatz CPU 314-6CG23 VIPA System 300S Urlöschen Ereignis betrifft Effekt zentrale analoge Aus- Die Ausgänge werden abgeschaltet. gänge Spannungsausgänge geben 0V aus Stromausgänge 0...20mA geben 0mA aus Stromausgänge 4...20mA geben 4mA aus Falls parametriert können auch Ersatzwerte ausgegeben werden. dezentrale Ausgänge Verhalten wie bei zentralen digitalen/analogen Ausgängen...
  • Seite 86 Einsatz CPU 314-6CG23 VIPA System 300S Urlöschen Urlöschen Bringen Sie den Betriebsartenschalter in Stellung MR und halten Sie ihn ca. 3 Sekunden. ð Die ST-LED geht von Blinken über in Dauerlicht. Bringen Sie den Betriebsartenschalter in Stellung STOP und innerhalb von 3 Sekunden kurz in MR dann wieder auf STOP.

  • Seite 87: Firmwareupdate

    CPU dies über LED-Blinken an und sie können die Firmware über eine Updateanforderung installieren. Aktuelle Firmware auf Die aktuellsten Firmwarestände finden Sie auf www.vipa.com im Ser- www.vipa.com vice-Bereich. Beispielsweise sind für den Firmwareupdate der CPU 314-6CG23 und Ihrer Komponenten für den Ausgabestand 1 fol- gende Dateien erforderlich: 314-6CG23, Ausgabestand 1: Px000278.pkg...
  • Seite 88 Einsatz CPU 314-6CG23 VIPA System 300S Firmwareupdate VORSICHT! – Beim Aufspielen einer neuen Firmware ist äußerste Vorsicht geboten. Unter Umständen kann Ihre CPU unbrauchbar werden, wenn beispielsweise wäh- rend der Übertragung die Spannungsversorgung unterbrochen wird oder die Firmware-Datei fehler- haft ist. Setzen Sie sich in diesem Fall mit der VIPA-Hotline in Verbindung! –...
  • Seite 89 Über das Register "Allgemein" gelangen Sie in das Fenster zur Anzeige des Hard- und Firmware-Ausgabestands. ð Aus softwaretechnischen Gründen ergibt sich für die CPU 314-6CG23 von VIPA eine Änderung gegenüber der CPU 314C-2DP von Siemens: 1 VIPA-Best.-Nr. (VIPA 314-6CG23) 2 Hardware-Ausgabestand (01) 3 Interne Hardware-Version (00) 4 Firmwareversion (V3.6.0)
  • Seite 90 Einsatz CPU 314-6CG23 VIPA System 300S Firmwareupdate Firmware von Speicher- Bringen Sie den Betriebsartenschalter Ihrer CPU in Stellung karte in CPU übertragen STOP. Schalten Sie die Spannungsversorgung aus. Stecken Sie die Speicherkarte mit den Firmware-Dateien in die CPU. Achten Sie hierbei auf die Steckrichtung der Speicherkarte. Schalten Sie die Spannungsversorgung ein.

  • Seite 91: Rücksetzen Auf Werkseinstellung

    Einsatz CPU 314-6CG23 VIPA System 300S Rücksetzen auf Werkseinstellung 5.16 Rücksetzen auf Werkseinstellung Vorgehensweise Die folgende Vorgehensweise löscht das interne RAM der CPU voll- ständig und bringt diese zurück in den Auslieferungszustand. Bitte beachten Sie, dass hierbei auch die MPI-Adresse auf 2 und die IP-Adresse des Ethernet-PG/OP-Kanals auf 0.0.0.0 zurückgestellt...

  • Seite 92: Steckplatz Für Speichermedien

    Einsatz CPU 314-6CG23 VIPA System 300S Steckplatz für Speichermedien 5.17 Steckplatz für Speichermedien Übersicht Auf der Frontseite der CPU befindet sich ein Steckplatz für Speicher- medien. Über diesen Steckplatz können Sie eine Speicherkarte (MMC bzw. SD) als externes Speichermedium für Programme und Firmware stecken.

  • Seite 93: Speichererweiterung

    Übersicht Auf der Frontseite der CPU befindet sich ein Steckplatz für Speicher- medien. Hierzu ist bei VIPA eine MCC Speichererweiterungskarte verfügbar. Bei der MCC handelt es sich um eine speziell vorbereitete MMC (Multimedia Card). Durch Stecken der Speicherkarte im MCC- Slot und anschließendem Urlöschen wird die entsprechende Spei-...

  • Seite 94: Erweiterter Know-How-Schutz

    5.19 Erweiterter Know-how-Schutz Übersicht Neben dem "Standard" Know-how-Schutz besitzen die SPEED7- CPUs von VIPA einen "erweiterten" Know-how-Schutz, der einen sicheren Baustein-Schutz vor Zugriff Dritter bietet. Standard-Schutz Beim Standard-Schutz von Siemens werden auch geschützte Bau- steine in das PG übertragen, aber deren Inhalt nicht dargestellt.

  • Seite 95: Cmd - Autobefehle

    Einsatz CPU 314-6CG23 VIPA System 300S CMD - Autobefehle Mit Urlöschen werden die in protect.wld enthaltenen Bausteine, per- manent vor Zugriffen Dritter geschützt, in der CPU abgelegt. Schutzverhalten Geschützte Bausteine werden durch eine neue protect.wld über- schrieben. Mit einem PG können Dritte auf geschützte Bausteine zugreifen, hierbei wird aber ausschließlich der Baustein-Header in...

  • Seite 96: Beschreibung

    Einsatz CPU 314-6CG23 VIPA System 300S CMD - Autobefehle Kommando-Datei Bei der Kommando-Datei handelt es sich um eine Text-Datei mit einer Befehlsabfolge, die unter dem Namen vipa_cmd.mmc im Root-Ver- zeichnis der Speicherkarte abzulegen ist. Die Datei muss mit dem 1.
  • Seite 97 Einsatz CPU 314-6CG23 VIPA System 300S CMD - Autobefehle Kommando Beschreibung Diagnose- eintrag SET_MPI_ADDRESS Hiermit können Sie die MPI-Schnittstelle auf den Wert 0xE814 einstellen, der dem Kommando folgt. Die Einstellung bleibt auch nach Power-Cycle, Firmwareupdate oder Ä Kapitel 5.16 "Rücksetzen Batterieausfall erhalten.

  • Seite 98: Einsatz Cpu 314-6Cg23

    Sie haben die Möglichkeit im Siemens SIMATIC Manager den träge Diagnosepuffer der CPU auszulesen. Neben den Standardein- trägen im Diagnosepuffer gibt es in den CPUs der VIPA noch zusätzliche Einträge, welche ausschließlich in Form einer Ereignis-ID angezeigt werden. Zur Anzeige der Diagnoseeinträge gehen Sie in Ihrem Siemens SIMATIC Manager auf "Zielsystem è...
  • Seite 99 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung 0x0C: Diagnosealarm (gehend) 0x0D: Querverkehr-Verbindungsmeldung 0x0E: Nachbarschaftsänderungsmeldung 0x0F: Taktsynchronisationsmeldung (busseitig) 0x10: Taktsynchronisationsmeldung (geräteseitig) 0x11: Netzwerkkomponentenmeldung 0x12: Uhrzeitsynchronisationsmeldung (busseitig) 0x1F: Ziehen-Alarm Baugruppe ZInfo3: CoE Fehler-Code 0xE003 Fehler beim Zugriff auf Peripherie ZInfo1 : Transfertyp...
  • Seite 100 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung 0xE020 Fehler - Alarminformationen undefiniert ZInfo2 : Slot ZInfo3 : Nicht anwenderrelevant DatID : Alarmtype 0xE030 Fehler vom Standard-Bus 0xE033 Interner Fehler - Kontaktieren Sie bitte die Hotline! 0xE0B0 SPEED7 kann nicht mehr gestoppt werden (z.B. undefinierter BCD-Wert bei Timer)
  • Seite 101 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung 98: Unbekannter Fehler 99: Interner Fehler 0xE0CD Fehler bei DP-V1 Auftragsverwaltung ZInfo1 : Nicht anwenderrelevant ZInfo2 : Nicht anwenderrelevant ZInfo3 : Nicht anwenderrelevant DatID : Nicht anwenderrelevant 0xE0CE Fehler: Timeout beim Senden der i-Slave-Diagnose...
  • Seite 102 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung 0xE21E Speicherkarten Lesen: Fehler beim Nachladen (nach Urlöschen), Datei "Protect.wld" zu groß OB : Nicht anwenderrelevant 0xE21F Speicherkarten Lesen: Fehler beim Nachladen (nach Urlöschen), Checksummenfehler beim Lesen PK : Nicht anwenderrelevant...
  • Seite 103 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung ZInfo3 : Quelle des FSC 0: CPU 1: Karte 0xE402 Eine projektierte Funktionalität ist nicht aktiviert ZInfo1 : FSC Errorcode 1: Die PROFIBUS-Funktionalität ist nicht aktiviert. Die Schnittstelle ist weiter als MPI-Schnitt- stelle aktiv.
  • Seite 104 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung ZInfo3 : SDB-Nummer ZInfo1 : ErrorCode 1: Parserfehler: SDB Struktur 2: Parserfehler: SDB ist kein gültiger SDB-Typ. ZInfo2 : SDB-Typ 0xE502 Ungültiger Bausteintyp in protect.wld ZInfo2 : Bausteintyp 0x38: OB 0x41: DB...
  • Seite 105 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung ZInfo1 : Schnittstelle ZInfo2 : Nicht anwenderrelevant ZInfo3 : Nicht anwenderrelevant PK : Nicht anwenderrelevant DatID : Nicht anwenderrelevant 0xE701 Interner Fehler - Kontaktieren Sie bitte die Hotline! 0xE703 Interner Fehler - Kontaktieren Sie bitte die Hotline!
  • Seite 106 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung 0xE80C Interner Fehler - Kontaktieren Sie bitte die Hotline! 0xE80D Interner Fehler - Kontaktieren Sie bitte die Hotline! 0xE80E CMD - Autobefehl: SET_NETWORK erkannt und erfolgreich ausgeführt 0xE80F Interner Fehler - Kontaktieren Sie bitte die Hotline!
  • Seite 107 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung DatID : Nicht anwenderrelevant 0xE902 Interner Fehler - Kontaktieren Sie bitte die Hotline! 0xEA00 Interner Fehler - Kontaktieren Sie bitte die Hotline! 0xEA01 Interner Fehler - Kontaktieren Sie bitte die Hotline!
  • Seite 108 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung 13: DEFEKT 14: Fehlersuchbetrieb 15: Spannungslos 0xFD: Prozessabbild freigeschaltet im STOP 0xFE: Watchdog 0xFF: Nicht gesetzt 0xEA04 SBUS: Mehrfach-Parametrierung einer Peripherieadresse ZInfo1 : Peripherie-Adresse ZInfo2 : Steckplatz ZInfo3 : Datenbreite 0xEA05...
  • Seite 109 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung ZInfo2 : Steckplatz des Masters 0xEA19 Interner Fehler - Kontaktieren Sie bitte die Hotline! 0xEA1A SBUS: Fehler beim Zugriff auf Sbus-FPGA-Adresstabelle. ZInfo2 : HW-Steckplatz ZInfo3 : Tabelle 0: Lesen 1: Schreiben...
  • Seite 110 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung ZInfo2 : Steckplatz ZInfo3 : Maximal mögliche Anzahl Devices 0xEA54 PROFINET-IO-Controller: IO-Controller meldet Mehrfachparametrierung einer Peripheriead- resse ZInfo1 : Peripherie-Adresse ZInfo2 : Steckplatz ZInfo3 : Datenbreite PK : Nicht anwenderrelevant DatID : Nicht anwenderrelevant...
  • Seite 111 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung ZInfo2 : StackError.Error.Detail ZInfo3 : StackError.Error.AdditionalDetail ZInfo3 : StackError.Error.AreaCode 0xEA67 PROFINET-IO-Controller: Fehler Datensatz lesen PK : Fehlertyp 0: Datensatz-Fehler lokal 1: Datensatz-Fehler Stack 2: Datensatz-Fehler Station OB : Rack/Steckplatz Controller DatID : Device...
  • Seite 112 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung 2: STOP (Urlöschen) 3: STOP (Eigeninitialisierung) 4: STOP (intern) 5: ANLAUF (Kaltstart) 6: ANLAUF (Neustart/Warmstart) 7: ANLAUF (Wiederanlauf) 8: RUN 9: RUN (redundanter Betrieb) 10: HALT 11: ANKOPPELN 12: AUFDATEN 13: DEFEKT...
  • Seite 113 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung 15: Spannungslos 0xFD: Prozessabbild freigeschaltet im STOP 0xFE: Watchdog 0xFF: Nicht gesetzt 0xEA6D PROFINET-IO-Controller: Kein leerer Name ZInfo1 : Device ID ZInfo2 : Nicht anwenderrelevant ZInfo3 : Nicht anwenderrelevant OB : Betriebszustand...
  • Seite 114 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung 3: STOP (Eigeninitialisierung) 4: STOP (intern) 5: ANLAUF (Kaltstart) 6: ANLAUF (Neustart/Warmstart) 7: ANLAUF (Wiederanlauf) 8: RUN 9: RUN (redundanter Betrieb) 10: HALT 11: ANKOPPELN 12: AUFDATEN 13: DEFEKT 14: Fehlersuchbetrieb...
  • Seite 115 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung 15: Spannungslos 0xFD: Prozessabbild freigeschaltet im STOP 0xFE: Watchdog 0xFF: Nicht gesetzt PK : Rack/Steckplatz DatID : Nicht anwenderrelevant 0xEA70 PROFINET Stack Konfigurationsfehler ZInfo1 : UnsupportedApiError.slot ZInfo2 : UnsupportedApiError.subslot OB : UnsupportedApiError.api PK : Rack Slot No DatID : UnsupportedApiError.deviceID...
  • Seite 116 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung 0x05: Verbindungs-Modus nicht definiert 0x06: Auto Negotiation OB : Aktueller Betriebszustand 0: Konfiguration im Betriebszustand RUN 1: STOP (Update) 2: STOP (Urlöschen) 3: STOP (Eigeninitialisierung) 4: STOP (intern) 5: ANLAUF (Kaltstart)
  • Seite 117 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung PK : Nicht anwenderrelevant DatID : Nicht anwenderrelevant ZInfo2 : Steckplatz ( 0=nicht ermittelbar) 0xEB10 SLIO Fehler: Busfehler ZInfo1 : Fehlerart 0x60: Bus-Enumerationsfehler 0x80: Allgemeiner Fehler 0x81: Warteschlangen-Ausführungsfehler 0x82: Fehler-Alarm PK : Nicht anwenderrelevant...
  • Seite 118 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung 0xEC04 EtherCAT: Mehrfach-Parametrierung einer Peripherieadresse ZInfo1 : Peripherie-Adresse ZInfo2 : Steckplatz PK : Nicht anwenderrelevant DatID : Nicht anwenderrelevant 0xEC05 EtherCAT: Eingestellten DC-Mode des YASKAWA Sigma 5/7 Antriebs überprüfen PK : Nicht anwenderrelevant...
  • Seite 119 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung 7: Antrieb meldet Fehler in der SDO-Response (für weitere Informationen ist das (nachfol- gende) Event mit der ID 0xED60 auf dem CP zu analysieren) 8: SDO-Timeout, DC-Mode konnte nicht ermittelt werden (für weitere Informationen ist das...
  • Seite 120 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung 0x04: SafeOp 0x08: Op ZInfo2 : Diagnoseadresse des Masters ZInfo3 : Anzahl der Station, die nicht im selben State sind, wie der Master DatID : Eingangsadresse DatID : Ausgangsadresse DatID : Station nicht verfügbar DatID : Station verfügbar...
  • Seite 121 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung 1: STOP (Update) 2: STOP (Urlöschen) 3: STOP (Eigeninitialisierung) 4: STOP (intern) 5: ANLAUF (Kaltstart) 6: ANLAUF (Neustart/Warmstart) 7: ANLAUF (Wiederanlauf) 8: RUN 9: RUN (redundanter Betrieb) 10: HALT 11: ANKOPPELN...
  • Seite 122 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung DatID : Station verfügbar 0xED12 EtherCAT: Ausfall Slave ZInfo1 : Alter Status 0x00: Undefined/Unkown 0x01: Init 0x02: PreOp 0x03: Bootstrap 0x04: SafeOp 0x08: Op ZInfo1 : Neuer Status 0x00: Undefined/Unkown 0x01: Init...
  • Seite 123 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung 0x0023: Slave-Station muss sich im Zustand SafeOp befinden 0x002D: Ungültige Ausgabe-FMMU-Konfiguration 0x002E: Ungültige Eingabe-FMMU-Konfiguration 0x0030: Ungültige Verteilte Uhren (DC) Sync Konfiguration 0x0031: Ungültige Verteilte Uhren (DC) Latch Konfiguration 0x0032: PLL-Fehler 0x0033: Ungültiger Verteilte Uhren (DC) IO-Fehler 0x0034: Ungültiger Verteilte Uhren (DC) Zeitüberlauf-Fehler...
  • Seite 124 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung 0xED21 EtherCAT: Fehlerhafter Bus-Statuswechsel ZInfo1 : Alter Status 0x00: Undefined/Unkown 0x01: Init 0x02: PreOp 0x03: Bootstrap 0x04: SafeOp 0x08: Op ZInfo1 : Neuer Status 0x00: Undefined/Unkown 0x01: Init 0x02: PreOp 0x03: Bootstrap...
  • Seite 125 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung 0x03: Bootstrap 0x04: SafeOp 0x08: Op ZInfo2 : Diagnoseadresse der Station ZInfo3 : AlStatusCode 0x0000: Kein Fehler 0x0001: Unspezifischer Fehler 0x0011: Ungültige angeforderte Statusänderung 0x0012: Unbekannter angefordeter Status 0x0013: Urladen wird nicht unterstützt 0x0014: Keine gültige Firmware...
  • Seite 126 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung DatID : Eingangsadresse DatID : Ausgangsadresse DatID : Station nicht verfügbar DatID : Station verfügbar 0xED23 EtherCAT: Timeout beim Wechseln des Master-Zustands nach OP, nachdem CPU nach RUN gewechselt hat OB : Betriebszustand...
  • Seite 127 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung 0xED30 EtherCAT: Topolgie-Abweichung ZInfo2 : Diagnoseadresse des Masters 0xED31 EtherCAT: Überlauf der Alarm-Warteschlange ZInfo2 : Diagnoseadresse des Masters 0xED50 EtherCAT: Verteilte Uhren (DC) synchron ZInfo2 : Diagnoseadresse des Masters ZInfo3 : DC State change...
  • Seite 128 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung 7: ANLAUF (Wiederanlauf) 8: RUN 9: RUN (redundanter Betrieb) 10: HALT 11: ANKOPPELN 12: AUFDATEN 13: DEFEKT 14: Fehlersuchbetrieb 15: Spannungslos 0xFD: Prozessabbild freigeschaltet im STOP 0xFE: Watchdog 0xFF: Nicht gesetzt...
  • Seite 129 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung 0x0020: Slave-Station erfordert einen Kaltstart 0x0021: Slave-Station muss sich im Zustand INIT befinden 0x0022: Slave-Station muss sich im Zustand PreOp befinden 0x0023: Slave-Station muss sich im Zustand SafeOp befinden 0x002D: Ungültige Ausgabe-FMMU-Konfiguration 0x002E: Ungültige Eingabe-FMMU-Konfiguration...
  • Seite 130 Einsatz CPU 314-6CG23 VIPA System 300S Diagnose-Einträge Ereignis-ID Bedeutung ZInfo3 : SDOErrorCode (Low-Word) 0xED63 EtherCAT: Diagnosepuffer CP: Fehler bei der Antwort auf ein INIT-Kommando PK : EtherCAT-Stationsadresse (Low-Byte) OB : EtherCAT-Stationsadresse (High-Byte) ZInfo1 : Fehlertyp 1: Keine Rückantwort 2: Validierungsfehler...

  • Seite 131: Mit Testfunktionen Variablen Steuern Und Beobachten

    Einsatz CPU 314-6CG23 VIPA System 300S Mit Testfunktionen Variablen steuern und beobachten Ereignis-ID Bedeutung 0xEE01 Interner Fehler - Kontaktieren Sie bitte die Hotline! 0xEEEE CPU wurde komplett gelöscht, weil der Hochlauf nach NetzEIN nicht beendet werden konnte 0xEF00 Interner Fehler - Kontaktieren Sie bitte die Hotline!
  • Seite 132 Einsatz CPU 314-6CG23 VIPA System 300S Mit Testfunktionen Variablen steuern und beobachten "Zielsystem Diese Testfunktion gibt den Zustand eines beliebigen Operanden è Variablen (Eingänge, Ausgänge, Merker, Datenwort, Zähler oder Zeiten) am beobachten/steuern" Ende einer Programmbearbeitung an. Diese Informationen werden aus dem Prozessabbild der ausgesuchten Operanden entnommen.

  • Seite 133: Einsatz E/A-Peripherie

    Einsatz E/A-Peripherie VIPA System 300S Übersicht Einsatz E/A-Peripherie 6.1 Übersicht Hardware Bei der 314-6CG23 sind die Anschlüsse für digitale Ein-/Ausgabe und Technologische Funktionen in einem 3-fach breiten Gehäuse unterge- bracht. Projektierung Paramet- Die Projektierung erfolgt im Siemens SIMATIC Manager als CPU rierung 314C-2DP von Siemens (6ES7 314-6CG03-0AB0 V2.6).

  • Seite 134: Ein-/Ausgabe-Bereich Cpu 314-6Cg23

    Einsatz E/A-Peripherie VIPA System 300S Ein-/Ausgabe-Bereich CPU 314-6CG23 6.2 Ein-/Ausgabe-Bereich CPU 314-6CG23 Übersicht Bei der CPU 314-6CG23 sind folgende analoge und digitale Ein-/ Ausgabe-Kanäle in einem Gehäuse untergebracht: Analoge Eingabe: 4xU/Ix12Bit, 1xPt100 Analoge Ausgabe: 2xU/Ix12Bit Digitale Eingabe: 24xDC 24V Digitale Ausgabe: 16xDC 24V, 0,5A Digitale Ein-/Ausgabe: 8xDC 24V, 0,5A Technologische Funktionen: 4 Kanäle...
  • Seite 135 Einsatz E/A-Peripherie VIPA System 300S Ein-/Ausgabe-Bereich CPU 314-6CG23 VORSICHT! Vorübergehend nicht benutzte analoge Eingänge sind bei aktiviertem Kanal mit der zugehörigen Masse zu verbinden. Zur Vermeidung von Messfehlern sollte pro Kanal immer nur eine Messart beschaltet sein. VORSICHT! Bitte beachten Sie, dass die an einem Ausgabe-Kanal anliegende Spannung immer £...
  • Seite 136 Einsatz E/A-Peripherie VIPA System 300S Ein-/Ausgabe-Bereich CPU 314-6CG23 VORSICHT! Bitte beachten Sie, dass die an einem Ausgabe-Kanal anliegende Spannung immer £ der über L+ anlie- genden Versorgungsspannung ist. Steckerbelegung X11: AIO Belegung nicht belegt Spannungsmessung Kanal 0 Strommessung Kanal 0...
  • Seite 137 Einsatz E/A-Peripherie VIPA System 300S Ein-/Ausgabe-Bereich CPU 314-6CG23 Steckerbelegung X11: DI Belegung nicht belegt E+2.0 E+2.1 E+2.2 E+2.3 E+2.4 E+2.5 E+2.6 E+2.7 Masse 1M DI L+ Spannungsversorgung +DC 24V E/A+3.0 E/A+3.1 E/A+3.2 E/A+3.3 E/A+3.4 E/A+3.5 E/A+3.6 E/A+3.7 Masse DIO HB140 | CPU-SC | 314-6CG23 | DE | 16-30...
  • Seite 138 Einsatz E/A-Peripherie VIPA System 300S Ein-/Ausgabe-Bereich CPU 314-6CG23 Statusanzeige X11: DI .0..7 – LEDs (grün) E+2.0 ... E+2.7 Ab ca. 15V wird das Signal "1" am Eingang erkannt und die entsprechende LED angesteuert – LEDs (grün) Versorgungsspg. für DIO liegt an .0...
  • Seite 139 Einsatz E/A-Peripherie VIPA System 300S Ein-/Ausgabe-Bereich CPU 314-6CG23 Belegung E+1.7 / Kanal 3 Latch Masse 1M DI Statusanzeige X12: DI .0..7 – LEDs (grün) E+0.0 ... E+0.7 E+1.0 ... E+1.7 Ab ca. 15V wird das Signal "1" am Eingang erkannt und die...
  • Seite 140 Einsatz E/A-Peripherie VIPA System 300S Ein-/Ausgabe-Bereich CPU 314-6CG23 Steckerbelegung X12: DO Belegung 2L+ Spannungsversorgung +DC 24V A+0.0 / Kanal 0 Ausgang A+0.1 / Kanal 1 Ausgang A+0.2 / Kanal 2 Ausgang A+0.3 / Kanal 3 Ausgang A+0.4 A+0.5 A+0.6 A+0.7...

  • Seite 141: Adressbelegung

    Einsatz E/A-Peripherie VIPA System 300S Adressbelegung Statusanzeige X12: DO 2L+, 3L+ – LED (grün) Versorgungsspannung für DO liegt an .0..7 – LEDs (grün) A+0.0 ... A+0.7 A+1.0 ... A+1.7 Die entsprechende LED leuchtet bei aktiviertem Ausgang – LED (rot) Fehler bei Überlast oder Kurzschluss...

  • Seite 142: Analog-Teil

    DWort reserviert Bitte beachten Sie bei der Hardwarekonfiguration, dass die CPU 314-6CG23 von VIPA im E/A-Bereich auf- grund der zusätzlichen DIO-Kanäle je 1 Byte mehr belegt (Default-Adresse 127). Sollte dieses Byte in der Hardwarekonfiguration schon für ein Modul vergeben sein, so wird dies nicht automatisch erkannt.

  • Seite 143: Zugriff Auf Den E/A-Bereich

    Einsatz E/A-Peripherie VIPA System 300S Analog-Teil > Zugriff auf den E/A-Bereich Steckerbelegung X11: AIO Belegung nicht belegt Spannungsmessung Kanal 0 Strommessung Kanal 0 Masse Kanal 0 Spannungsmessung Kanal 1 Strommessung Kanal 1 Masse Kanal 1 Spannungsmessung Kanal 2 Strommessung Kanal 2...
  • Seite 144 Einsatz E/A-Peripherie VIPA System 300S Analog-Teil > Zugriff auf den E/A-Bereich 6.4.1.1 Adressbelegung Eingabebereich Submodul Default-Adresse Zugriff Belegung DI24/DO16 Byte Digitale Eingabe E+0.0 ... E+0.7 (X12) Byte Digitale Eingabe E+1.0 ... E+1.7 (X12) Byte Digitale Eingabe E+2.0 ... E+2.7 (X11) Byte Digitale Eingabe E+3.0 ...

  • Seite 145: Analogwert-Darstellung

    VIPA System 300S Analog-Teil > Analogwert-Darstellung Bitte beachten Sie bei der Hardwarekonfiguration, dass die CPU 314-6CG23 von VIPA im E/A-Bereich auf- grund der zusätzlichen DIO-Kanäle je 1 Byte mehr belegt (Default-Adresse 127). Sollte dieses Byte in der Hardwarekonfiguration schon für ein Modul vergeben sein, so wird dies nicht automatisch erkannt.
  • Seite 146 Einsatz E/A-Peripherie VIPA System 300S Analog-Teil > Analogwert-Darstellung Spannungsmessbereich ±10V Messbereich Spannung Dezimal Bereich Umrechnung ±10V > 11,76 32767 7FFFh Überlauf 11,76V 32511 7EFFh Übersteuerung 27648 6C00h Nennbereich 13824 3600h 0000h -13824 CA00h -10V -27648 9400h -11,76V -32512 8100h Untersteuerung <...
  • Seite 147 Einsatz E/A-Peripherie VIPA System 300S Analog-Teil > Analogwert-Darstellung Strommessbereich +/-20mA Messbereich Strom Dezimal Bereich Umrechnung +/-20mA > 23,52mA 32767 7FFFh Überlauf 23,52mA 32511 7EFFh Übersteuerung 20mA 27648 6C00h Nennbereich 10mA 13824 3600h 0000h -20mA -27648 9400h -23,52mA -32512 8100h Untersteuerung <...
  • Seite 148 Einsatz E/A-Peripherie VIPA System 300S Analog-Teil > Analogwert-Darstellung Strommessbereich 4 ... 20mA Messbereich Strom Dezimal Bereich Umrechnung 4 ... 20mA > 22,81mA 32767 7FFFh Überlauf 22,81mA 32511 7EFFh Übersteuerung 20mA 27648 6C00h Nennbereich 12mA 13824 3600h 0000h 1,185mA -4864 ED00h Untersteuerung <...

  • Seite 149: Analog-Teil - Beschaltung

    Einsatz E/A-Peripherie VIPA System 300S Analog-Teil > Analog-Teil - Beschaltung Pt100 Pt100 Pt100 Bereich in °C (1digit=0,1°C) in °F (1digit=0,1°F) in K (1digit=0,1K) -243,0 -2430 F682h -405,4 -4054 F02Ah 30,2 12Eh Untersteue- rungs- bereich <-243,0 -32768 8000h <-405,4 -32768 8000h <30,2...

  • Seite 150: Analog-Teil - Messprinzip

    Einsatz E/A-Peripherie VIPA System 300S Analog-Teil > Analog-Teil - Messprinzip 4-Draht Beschaltung analoge Der Analog-Ausgabe-Teil bietet Anschlussmöglichkeiten zur Strom- Ausgänge bzw. Spannungsversorgung von Lasten und Aktoren. Bitte achten Sie beim Anschluss der Aktoren immer auf richtige Polarität! Lassen Sie die Ausgangsklemmen der nicht benutzten Kanäle unbeschaltet und stellen Sie im Hardware-Konfigurator von Siemens die Ausgabeart des Kanals auf deaktiviert.

  • Seite 151: Analog-Teil - Parametrierung

    Einsatz E/A-Peripherie VIPA System 300S Analog-Teil > Analog-Teil - Parametrierung Software-Filter Jeder analoge Strom-/Spannungseingang besitzt einen projektier- baren Software-Filter für die Eingangssignale. Mit diesem Software- Filter können Sie parametrierte Störfrequenzen (50/60Hz) ausfiltern. Die ausgewählte Störfrequenzunterdrückung legt gleichzeitig die Integrationszeit fest. Bei einer Störfrequenzunterdrückung von 50Hz bildet der Softwarefilter den Mittelwert aus den letzten 19 Messungen und legt diesen als Messwert ab.
  • Seite 152 0h: deaktiviert Bit 7 ... 4: Messart 2h: 600Ohm 6h: Pt100 Messart nur Kanal 4: 0h: deaktiviert 6h: Widerstand 15h: Thermowiderstand *) Die VIPA-CPU verwendet hier intern den Wert 1,25ms bzw. 800Hz. HB140 | CPU-SC | 314-6CG23 | DE | 16-30...

  • Seite 153: Digital-Teil

    Ausgabeart: 0h: deaktiviert 1h: U Spannung 3h: I Strom *) Die VIPA-CPU verwendet hier intern den Wert 1,25ms bzw. 800Hz. 6.5 Digital-Teil 314-6CG23 Der digitale Bereich besteht aus 24 Eingabe-, 16 Ausgabe-, 8 Ein-/ Ausgabe-Kanälen und 4 Kanälen für Technologische Funktionen.
  • Seite 154 Einsatz E/A-Peripherie VIPA System 300S Digital-Teil Belegung E/A+3.1 E/A+3.2 E/A+3.3 E/A+3.4 E/A+3.5 E/A+3.6 E/A+3.7 Masse DIO Statusanzeige X11: DI .0..7 – LEDs (grün) E+2.0 ... E+2.7 Ab ca. 15V wird das Signal "1" am Eingang erkannt und die entsprechende LED angesteuert –...
  • Seite 155 Einsatz E/A-Peripherie VIPA System 300S Digital-Teil Steckerbelegung X12: DI Belegung 1L+ Spannungsversorgung +DC 24V E+0.0 / Kanal 0 (A) / Impuls E+0.1 / Kanal 0 (B) / Richtung E+0.2 / Kanal 0 Hardwaretor E+0.3 / Kanal 1 (A) / Impuls E+0.4 / Kanal 1 (B) / Richtung...
  • Seite 156 Einsatz E/A-Peripherie VIPA System 300S Digital-Teil Statusanzeige X12: DI .0..7 – LEDs (grün) E+0.0 ... E+0.7 E+1.0 ... E+1.7 Ab ca. 15V wird das Signal "1" am Eingang erkannt und die entsprechende LED angesteuert Steckerbelegung X12: DO Belegung 2L+ Spannungsversorgung +DC 24V A+0.0 / Kanal 0 Ausgang...

  • Seite 157: Zugriff Auf Den E/A-Bereich

    Einsatz E/A-Peripherie VIPA System 300S Digital-Teil > Zugriff auf den E/A-Bereich Belegung A+1.7 Masse 3M DO Statusanzeige X12: DO 2L+, 3L+ – LED (grün) Versorgungsspannung für DO liegt an .0..7 – LEDs (grün) A+0.0 ... A+0.7 A+1.0 ... A+1.7 Die entsprechende LED leuchtet bei aktiviertem Ausgang –...

  • Seite 158: Digital-Teil - Parametrierung

    DWort reserviert Bitte beachten Sie bei der Hardwarekonfiguration, dass die CPU 314-6CG23 von VIPA im E/A-Bereich auf- grund der zusätzlichen DIO-Kanäle je 1 Byte mehr belegt (Default-Adresse 127). Sollte dieses Byte in der Hardwarekonfiguration schon für ein Modul vergeben sein, so wird dies nicht automatisch erkannt.

  • Seite 159: Zähler

    Prozessalarm – Ein Prozessalarm kann wahlweise bei steigender bzw. fal- lender Flanke an einem Eingang ausgelöst werden. Die CPU 314-6CG23 von VIPA unterstützt keinen Prozessalarm an den Eingängen E+2.0 ... E+2.7. Diagnosealarm wird nur in Verbindung mit Prozessalarm ver- loren unterstützt. Wählen Sie mit den Pfeiltasten den Eingang an und aktivieren Sie die gewünschten Prozessalarme.
  • Seite 160 Einsatz E/A-Peripherie VIPA System 300S Zähler > Zähler - Schnelleinstieg Zähler vorbelegen bzw. Während des Zählvorgangs wird das Zählersignal erfasst und ausge- parametrieren wertet. Jeder Zähler belegt im Eingabebereich ein Doppelwort für das Zählerregister. In den Betriebsarten "Einmalig Zählen" und "Perio- disch Zählen"...
  • Seite 161 Einsatz E/A-Peripherie VIPA System 300S Zähler > Zähler - Schnelleinstieg Zähler steuern Gesteuert wird der Zähler über das interne Tor (I-Tor). Das I-Tor ist das Verknüpfungsergebnis von Hardware- (HW) und Software-Tor (SW), wobei die HW-Tor-Auswertung über die Parametrierung deakti- viert werden kann.

  • Seite 162: Parameterübersicht

    Einsatz E/A-Peripherie VIPA System 300S Zähler > Zähler - Schnelleinstieg Zähler-Ausgänge Jedem Zähler ist ein Ausgabe-Kanal zugeordnet. Folgendes Ver- halten können Sie für den entsprechenden Ausgabe-Kanal über die Parametrierung einstellen: Kein Vergleich: Ausgang wird nicht angesteuert und wie ein Stan- dard-Ausgang geschaltet.

  • Seite 163: Beschreibung

    Einsatz E/A-Peripherie VIPA System 300S Zähler > Zähler - Schnelleinstieg Parameter Beschreibung Wertebereich Vorbelegung Hauptzählrichtung Keine: Keine Einschränkung des Keine Keine Zählbereiches Vorwärts Vorwärts: Einschränkung des Rückwärts Zählbereiches nach oben. Zähler (nicht bei zählt von 0 bzw. Ladewert in posi-...
  • Seite 164 Einsatz E/A-Peripherie VIPA System 300S Zähler > Zähler - Schnelleinstieg Parameter Beschreibung Wertebereich Vorbelegung max. Frequenz: Die maximale Frequenz des Latch- 60, 30, 10, 5, 2, 10kHz Latch Signals können sie in festen Stufen 1kHz einstellen. Signalauswertung Am Eingang wird das Zählsignal und...

  • Seite 165: Sfb 47 - Count - Zähler Steuern

    Einsatz E/A-Peripherie VIPA System 300S Zähler > SFB 47 - COUNT - Zähler steuern Parameter Beschreibung Wertebereich Vorbelegung Prozessalarm: Im aktivierten Zustand wird beim aktiviert deaktiviert Überlauf Überlauf (Überschreiten der oberen deaktiviert Zählgrenze) ein Prozessalarm erzeugt. Prozessalarm: Im Aktivierten Zustand wird beim...
  • Seite 166 Einsatz E/A-Peripherie VIPA System 300S Zähler > SFB 47 - COUNT - Zähler steuern Parameter Name Datentyp Adresse Default- Kommentar (Instanz- wert LADDR WORD 300h Dieser Parameter wird nicht ausgewertet. Es wird immer die interne Ein-/ Ausgabe- Peripherie angesprochen. CHANNEL...
  • Seite 167 Einsatz E/A-Peripherie VIPA System 300S Zähler > SFB 47 - COUNT - Zähler steuern Lokaldaten nur im Instanz-DB Name Datentyp Adresse Default- Kommentar (Instanz- wert RES00 BOOL 26.0 FALSE reserviert RES01 BOOL 26.1 FALSE reserviert RES02 BOOL 26.2 FALSE reserviert...

  • Seite 168: Vorgehensweise

    Einsatz E/A-Peripherie VIPA System 300S Zähler > SFB 47 - COUNT - Zähler steuern Zähler Auftragsschnitt- Zum Beschreiben bzw. Auslesen der Zählregister steht ihnen mit dem stelle SFB 47 eine Auftragsschnittstelle zur Verfügung. Damit ein neuer Auftrag ausgeführt werden kann, muss immer der letzte Auftrag mit JOB_DONE = TRUE abgeschlossen sein.
  • Seite 169 Einsatz E/A-Peripherie VIPA System 300S Zähler > SFB 47 - COUNT - Zähler steuern Rufen Sie den SFB auf. Der Auftrag wird sofort bearbeitet. JOB_DONE geht für den Durchlauf des SFB auf FALSE. Im Fehlerfall wird JOB_ERR = TRUE gesetzt und die Fehlerur- sache in JOB_STAT zurückgeliefert:...

  • Seite 170: Latch-Funktion

    Einsatz E/A-Peripherie VIPA System 300S Zähler > SFB 47 - COUNT - Zähler steuern Einmalig/Periodisch Zählen, keine Hauptzählrichtung: Auftrag Gültiger Wertebereich Zähler direkt schreiben -2147483647 (-2 +1) ... +2147483646 (2 Ladewert schreiben -2147483647 (-2 +1) ... +2147483646 (2 Vergleichswert schreiben -2147483648 (-2 ) ...

  • Seite 171: Zähler - Funktionen

    Einsatz E/A-Peripherie VIPA System 300S Zähler > Zähler - Funktionen 6.6.3 Zähler - Funktionen Übersicht Sie können vorwärts und rückwärts zählen und hierbei zwischen fol- genden Zählerfunktionen wählen: Endlos Zählen, z.B. zur Wegerfassung mit Inkrementalgebern Einmalig Zählen, z.B. Stückguterfassung bis zu einer maximalen Grenze Periodisch Zählen, z.B.
  • Seite 172 Einsatz E/A-Peripherie VIPA System 300S Zähler > Zähler - Funktionen Endlos Zählen In dieser Betriebsart zählt der Zähler ab dem Ladewert. Erreicht der Zähler beim Vorwärtszählen die obere Zählgrenze und kommt ein weiterer Zählimpuls in positiver Richtung, springt er auf die untere Zählgrenze und zählt von dort weiter.
  • Seite 173 Einsatz E/A-Peripherie VIPA System 300S Zähler > Zähler - Funktionen Unterbrechende Torsteuerung: Abbrechende Torsteuerung: Hauptzählrichtung vorwärts Der Zähler zählt ab dem Ladewert vorwärts. Erreicht der Zähler in positiver Richtung den Endwert -1, springt er beim nächsten Zählimpuls auf den Ladewert und das interne Tor wird automatisch geschlossen.
  • Seite 174 Einsatz E/A-Peripherie VIPA System 300S Zähler > Zähler - Funktionen Hauptzählrichtung rückwärts Der Zähler zählt ab dem Ladewert rückwärts. Erreicht der Zähler in negativer Richtung den Endwert +1, springt er beim nächsten Zählimpuls auf den Ladewert und das interne Tor wird automatisch geschlossen. Falls freigegeben, wird zusätz- lich ein Prozessalarm ausgelöst.
  • Seite 175 Einsatz E/A-Peripherie VIPA System 300S Zähler > Zähler - Funktionen Grenzen Gültiger Wertebereich Untere Zählgrenze -2 147 483 648 (-2 Obere Zählgrenze +2 147 483 647 (2 Hauptzählrichtung vorwärts Der Zähler zählt ab dem Ladewert vorwärts. Erreicht der Zähler in positiver Richtung den Endwert -1, springt er beim nächsten positiven Zählimpuls auf den Ladewert und zählt...

  • Seite 176: Zähler - Zusatzfunktionen

    Einsatz E/A-Peripherie VIPA System 300S Zähler > Zähler - Zusatzfunktionen Grenzen Gültiger Wertebereich Endwert -2 147 483 648 (-2 bis +2 147 483 646 (2 Obere Zählgrenze +2 147 483 647 (2 6.6.4 Zähler - Zusatzfunktionen Übersicht Die nachfolgend aufgeführten Zusatzfunktionen können Sie für den Zähler über die Parametrierung einstellen:...

  • Seite 177: Abbrechende Und Unterbrechende Tor-Funktion

    Einsatz E/A-Peripherie VIPA System 300S Zähler > Zähler - Zusatzfunktionen Tor-Funktion Gesteuert wird der Zähler über das interne Tor (I-Tor). Das I-Tor ist das Verknüpfungsergebnis von Hardware- (HW) und Software-Tor (SW), wobei die HW-Tor-Auswertung über die Parametrierung deakti- viert werden kann.
  • Seite 178 Einsatz E/A-Peripherie VIPA System 300S Zähler > Zähler - Zusatzfunktionen Bei unterbrechender Tor-Funktion wird der Zählvorgang nach Tor- Start beim letzten aktuellen Zählerwert fortgesetzt. Torsteuerung abbre- Über die Parametriermaske stellen Sie mit dem Parameter Torfunk- chend, unterbrechend tion ein, wie die CPU auf das Öffnen des SW-Tors reagieren soll. Die Verwendung des Hardware-Tors bestimmen Sie über den Parameter...
  • Seite 179 Einsatz E/A-Peripherie VIPA System 300S Zähler > Zähler - Zusatzfunktionen Torsteuerung über SW/HW-Tor, abbrechend (HW-Tor: aktiviert, Torfunktion: Zählvorgang abbrechen) SW-Tor HW-Tor Reaktion Zähler Flanke 0-1 Fortsetzung Flanke 0-1 Neustart mit Lade- wert Torsteuerung über SW/HW-Tor, unterbrechend (HW-Tor aktiviert, Torfunktion: Zählvorgang unterbrechen)
  • Seite 180 Einsatz E/A-Peripherie VIPA System 300S Zähler > Zähler - Zusatzfunktionen Verhalten des Aus- Über die Parametrierung können Sie das Verhalten des Zähleraus- gangs gangs festlegen: kein Vergleich Der Ausgang wird wie ein normaler Ausgang geschaltet. Der SFB- Eingangsparameter CTRL_DO ist unwirksam. Die Statusbits STS_DO und STS_CMP (Status Vergleicher im Instanz-DB) bleiben rückgesetzt.
  • Seite 181 Einsatz E/A-Peripherie VIPA System 300S Zähler > Zähler - Zusatzfunktionen Wirkungsweise bei Zäh- ³ Vergleichswert lerwert 1 Zählerwert ³Vergleichswert ® Ausgang wird gesetzt und Hyste- rese aktiviert 2 Verlassen des Hysterese-Bereichs ® Ausgang wird zurückgesetzt 3 Zählerwert ³ Vergleichswert ® Ausgang wird gesetzt und Hyste-...

  • Seite 182: Wirkungsweise Bei Vergleichswert Mit Impuls- Dauer Null

    Einsatz E/A-Peripherie VIPA System 300S Zähler > Zähler - Zusatzfunktionen Wirkungsweise bei Ver- gleichswert mit Impuls- dauer Null 1 Zählerwert = Vergleichswert ® Ausgang wird gesetzt und Hyste- rese aktiviert 2 Verlassen des Hysterese-Bereichs ® Ausgang wird zurückgesetzt und Zählerwert < Vergleichswert 3 Zählerwert = Vergleichswert ®...

  • Seite 183: Wirkungsweise Vergleichswert Mit Impuls- Dauer Ungleich Null

    Einsatz E/A-Peripherie VIPA System 300S Zähler > Zähler - Zusatzfunktionen Wirkungsweise Ver- gleichswert mit Impuls- dauer ungleich Null 1 Zählerwert = Vergleichswert ® Impuls der parametrierten Dauer wird ausgegeben, die Hysterese aktiviert und die Zählrichtung gespeichert 2 Verlassen des Hysterese-Bereichs entgegen der gespeicherten Zählrichtung ®...

  • Seite 184: Frequenzmessung

    Einsatz E/A-Peripherie VIPA System 300S Frequenzmessung > Übersicht 6.7 Frequenzmessung 6.7.1 Übersicht In dieser Betriebsart zählt die CPU die Impulse, die in einer vorgege- benen Integrationszeit eintreffen und gibt sie als Frequenzwert aus. Hierbei können Sie die Integrationszeit zwischen 10ms und 10000ms in Schritten von 1ms einstellen.

  • Seite 185: Eingänge Für Die Frequenzmessung

    Einsatz E/A-Peripherie VIPA System 300S Frequenzmessung > Eingänge für die Frequenzmessung 6.7.2 Eingänge für die Frequenzmessung Für die Frequenzmessung schließen Sie Ihr zu messendes Signal am Eingang B an: Kanal 0: Pin 3 Kanal 1: Pin 6 Kanal 2: Pin 9...

  • Seite 186: Parametriervorgang

    Einsatz E/A-Peripherie VIPA System 300S Frequenzmessung > Parametriervorgang Statusanzeige X12: DI .0..7 – LEDs (grün) E+0.0 ... E+0.7 E+1.0 ... E+1.7 Ab ca. 15V wird das Signal "1" am Eingang erkannt und die entsprechende LED angesteuert 6.7.3 Parametriervorgang Starten Sie den Siemens SIMATIC Manager mit Ihrem Projekt und öffnen Sie den Hardware-Konfigurator.

  • Seite 187: Sfb 48 - Frequenc - Frequenzmessung Steuern

    Einsatz E/A-Peripherie VIPA System 300S Frequenzmessung > SFB 48 - FREQUENC - Frequenzmessung steuern Grundparameter Hier können Sie einstellen, welche Alarme die Zähler-Kompo- nente auslösen soll. Sie haben folgende Auswahlmöglichkeiten: – keine: Es wird kein Alarm ausgelöst. – Prozess: Die Zählerkomponente löst einen Prozessalarm aus.
  • Seite 188 Einsatz E/A-Peripherie VIPA System 300S Frequenzmessung > SFB 48 - FREQUENC - Frequenzmessung steuern Name Deklara- Datentyp Adresse Default Kommentar tion (Inst.-DB) Wert LADDR INPUT WORD 300h Dieser Parameter wird nicht ausgewertet. Es wird immer die interne Ein-/ Ausgabe- Peripherie angesprochen.
  • Seite 189 Einsatz E/A-Peripherie VIPA System 300S Frequenzmessung > SFB 48 - FREQUENC - Frequenzmessung steuern Name Datentyp Adresse Default Kommentar (DB) JOB_REQ BOOL FALSE Auftragsanstoß (Flanke 0-1) JOB_ID WORD Auftragsnummer: 00h Auftrag ohne Funktion 04h Integrationszeit schreiben 84h Integrationszeit lesen JOB_VAL DINT Wert für schreibende Aufträge.

  • Seite 190: Pulsweitenmodulation - Pwm

    Einsatz E/A-Peripherie VIPA System 300S Pulsweitenmodulation - PWM > Übersicht Frequenzmesser Gesteuert wird der Frequenzmesser über das interne Tor (I-Tor). Das steuern I-Tor ist identisch mit dem Software-Tor (SW-Tor). SW-Tor: öffnen (aktivieren): Im Anwenderprogramm durch Setzen von SW_GATE des SFB 48 schließen (deaktivieren): Im Anwenderprogramm durch Rücksetzen...
  • Seite 191 Einsatz E/A-Peripherie VIPA System 300S Pulsweitenmodulation - PWM > Übersicht Steckerbelegung X12: DO Belegung 2L+ Spannungsversorgung +DC 24V A+0.0 / Kanal 0 Ausgang A+0.1 / Kanal 1 Ausgang A+0.2 / Kanal 2 Ausgang A+0.3 / Kanal 3 Ausgang A+0.4 A+0.5 A+0.6...

  • Seite 192: Parametriervorgang

    Einsatz E/A-Peripherie VIPA System 300S Pulsweitenmodulation - PWM > Parametriervorgang Statusanzeige X12: DO 2L+, 3L+ – LED (grün) Versorgungsspannung für DO liegt an .0..7 – LEDs (grün) A+0.0 ... A+0.7 A+1.0 ... A+1.7 Die entsprechende LED leuchtet bei aktiviertem Ausgang –...
  • Seite 193 Einsatz E/A-Peripherie VIPA System 300S Pulsweitenmodulation - PWM > Parametriervorgang Grundparameter Hier können Sie einstellen, welche Alarme die Zähler-Komponente auslösen soll. Sie haben folgende Auswahlmöglichkeiten: keine: Es wird kein Alarm ausgelöst. Prozess: Die Zähler-Komponente löst einen Prozessalarm aus. Diagnose und Prozess: Bei der CPU wird der Diagnosealarm der digitalen Ein-/Ausgabe-Peripherie nur in Verbindung mit "Prozess-...

  • Seite 194: Sfb 49 - Pulse - Pulsweitenmodulation

    Einsatz E/A-Peripherie VIPA System 300S Pulsweitenmodulation - PWM > SFB 49 - PULSE - Pulsweitenmodulation Periodendauer Mit der Periodendauer definieren Sie die Länge der Ausgabese- quenz, bestehend aus Impulsdauer und Impulspause. Wertebereich: 1 ... 65535ms bzw. 0,4 ... 6553,5ms Defaultwert: 20000 Mindestimpulsdauer Mit der Mindestimpulsdauer können Sie kurze Ausgangsimpulse...
  • Seite 195 Einsatz E/A-Peripherie VIPA System 300S Pulsweitenmodulation - PWM > SFB 49 - PULSE - Pulsweitenmodulation Name Deklaration Datentyp Adresse Default Kommentar (Inst.-DB) Wert LADDR INPUT WORD 300h Dieser Parameter wird nicht ausgewertet. Es wird immer die interne Ein- / Ausgabe- Peripherie angesprochen.
  • Seite 196 Einsatz E/A-Peripherie VIPA System 300S Pulsweitenmodulation - PWM > SFB 49 - PULSE - Pulsweitenmodulation Name Datentyp Adresse Default Kommentar (DB) JOB_REQ BOOL FALSE Auftragsanstoß (Flanke 0-1) JOB_ID WORD 10.0 Auftragsnummer: 00h Auftrag ohne Funktion 01h Periodendauer schreiben 02h Einschaltverzögerung schreiben...

  • Seite 197: Diagnose Und Alarm

    Einsatz E/A-Peripherie VIPA System 300S Diagnose und Alarm > Prozessalarm Kanal-Nr. ungültig Haben Sie mit CHANNEL eine Kanal-Nr. größer 3 übergeben, (8009h) und Paramet- bekommen Sie die Rückmeldung Kanal-Nr. (8009h) ungültig. Sofern rierfehler (8001h) Sie mit CHANNEL eine Kanal-Nr. übergeben haben, die größer ist als die maximal verfügbare Kanalanzahl der CPU, bekommen Sie einen...

  • Seite 198: Bit 2: Über-/Unterlauf Zähler

    Einsatz E/A-Peripherie VIPA System 300S Diagnose und Alarm > Prozessalarm Prozessalarm Ein Prozessalarm bewirkt einen Aufruf des OB 40. Innerhalb des OB 40 haben Sie die Möglichkeit über das Lokalwort 6 die logische Basisadresse des Moduls zu ermitteln, das den Prozessalarm ausge- löst hat.

  • Seite 199: Diagnosealarm

    Einsatz E/A-Peripherie VIPA System 300S Diagnose und Alarm > Diagnosealarm Lokaldoppelwort 8 des OB 40 bei Frequenzmessung Lokalbyte Bit 7...0 Bit 0: Flanke an E+0.0 Bit 1: Flanke an E+0.1 Bit 2: Flanke an E+0.2 Bit 3: Flanke an E+0.3 Bit 4: Flanke an E+0.4...
  • Seite 200 Einsatz E/A-Peripherie VIPA System 300S Diagnose und Alarm > Diagnosealarm alarme in der Reihenfolge ihres Auftretens abgearbeitet und anschlie- ßend alle Prozessalarme. Treten auf einem Kanal, für welchen aktuell ein Diagnosealarm bearbeitet wird bzw. zwischengespeichert kommend ist, weitere Prozessalarme auf, gehen diese verloren. Ist ein Prozess- alarm, für welchen ein Diagnosealarm...
  • Seite 201 Einsatz E/A-Peripherie VIPA System 300S Diagnose und Alarm > Diagnosealarm Datensatz 0 Diag- Byte Bit 7...0 nose kommend Bit 0: gesetzt wenn Baugruppenstörung Bit 1: 0 (fix) Bit 2: gesetzt bei Fehler extern Bit 3: gesetzt bei Kanalfehler vorhanden Bit 7 ... 4: 0 (fix) Bit 3 ...
  • Seite 202 Einsatz E/A-Peripherie VIPA System 300S Diagnose und Alarm > Diagnosealarm Byte Bit 7...0 Ä "Datensatz 0 Diagnose 0 ... 3 Inhalte Datensatz 0 " kommend auf Seite 201 Bit 6 ... 0: Kanaltyp (hier 70h) – 70h: Digitaleingabe – 71h: Analogeingabe –...
  • Seite 203 Einsatz E/A-Peripherie VIPA System 300S Diagnose und Alarm > Diagnosealarm Byte Bit 7...0 Diagnosealarm wegen "Prozessalarm verloren" auf... Bit 0: ... Eingang E+1.0 Bit 1: 0 (fix) Bit 2: ... Eingang E+1.1 Bit 3: 0 (fix) Bit 4: ... Eingang E+1.2 Bit 5: 0 (fix) Bit 6: ...
  • Seite 204 Einsatz E/A-Peripherie VIPA System 300S Diagnose und Alarm > Diagnosealarm Byte Bit 7...0 Diagnosealarm wegen "Prozessalarm verloren" auf... Bit 0: ... Tor Zähler 2 geschlossen Bit 1: 0 (fix) Bit 2: ... Tor Zähler 2 geöffnet Bit 3: 0 (fix) Bit 4: ...
  • Seite 205 Einsatz E/A-Peripherie VIPA System 300S Diagnose und Alarm > Diagnosealarm Byte Bit 7...0 Bit 0: Fehler in Kanalgruppe 0 (E+0.0 ... E+0.3) Bit 1: Fehler in Kanalgruppe 1 (E+0.4 ... E+0.7) Bit 2: Fehler in Kanalgruppe 2 (E+1.0 ... E+1.3) Bit 3: Fehler in Kanalgruppe 3 (E+1.4 ...
  • Seite 206 Einsatz E/A-Peripherie VIPA System 300S Diagnose und Alarm > Diagnosealarm Byte Bit 7...0 Diagnosealarm wegen "Prozessalarm verloren" auf... Bit 0: Messende Kanal 0 (Ende der Integrationszeit) Bit 7 ... 1: 0 (fix) Diagnosealarm wegen "Prozessalarm verloren" auf... Bit 0: Messende Kanal 1 (Ende der Integrationszeit) Bit 7 ...
  • Seite 207 Einsatz E/A-Peripherie VIPA System 300S Diagnose und Alarm > Diagnosealarm Byte Bit 7...0 Diagnosealarm wegen "Prozessalarm verloren" auf... Bit 0: ... Eingang E+0.0 Bit 1: 0 (fix) Bit 2: ... Eingang E+0.1 Bit 3: 0 (fix) Bit 4: ... Eingang E+0.2 Bit 5: 0 (fix) Bit 6: ...

  • Seite 208: Einsatz Ptp-Kommunikation

    Einsatz PtP-Kommunikation VIPA System 300S Schnelleinstieg Einsatz PtP-Kommunikation 7.1 Schnelleinstieg Allgemein Über eine Hardware-Konfiguration können Sie eine der RS485- Schnittstellen der CPU 314-6CG23 auf PtP-Kommunikation (point to point) einstellen. PtP-Funktionalität – Mit der Funktionalität PtP ermöglicht die RS485-Schnittstelle eine serielle Punkt-zu-Punkt-Prozessankopplung zu verschie- denen Ziel- oder Quell-Systemen.

  • Seite 209: Prinzip Der Datenübertragung

    Einsatz PtP-Kommunikation VIPA System 300S Einsatz der RS485-Schnittstelle für PtP 7.2 Prinzip der Datenübertragung Übersicht Die Datenübertragung wird zur Laufzeit über FC/SFCs gehandhabt. Das Prinzip der Datenübertragung ist für alle Protokolle identisch und soll hier kurz gezeigt werden. Daten, die von der CPU in den entsprechenden Datenkanal geschrieben werden, werden in einen FIFO-Sendepuffer (first in first out) mit einer Größe von 2x1024Byte abgelegt und von dort...
  • Seite 210 Einsatz der RS485-Schnittstelle für PtP Voraussetzung Damit Sie die VIPA-spezifischen CPU-Parameter einstellen können, ist die Installation der SPEEDBUS.GSD von VIPA im Hardwareka- talog erforderlich. Nach der Installation können Sie die CPU in einem PROFIBUS-Master-System projektieren und entsprechend die Para- meter anpassen.
  • Seite 211 Profibus-DP / Weitere Feldgeräte / I/O / VIPA_SPEEDBUS. Stellen Sie für das Slave-System die PROFIBUS-Adresse 100 ein. Platzieren Sie auf dem Steckplatz 0 die VIPA CPU 314-6CG23 aus dem Hardware-Katalog von VIPA_SPEEDbus. Durch Doppelklick auf die eingefügte CPU 314-6CG23 gelangen Sie in den Eigenschaften-Dialog der CPU.

  • Seite 212: Parametrierung

    Einsatz PtP-Kommunikation VIPA System 300S Parametrierung > FC/SFC 216 - SER_CFG - Parametrierung PtP RS485 9polige SubD-Buchse RS485 n.c. M24V RxD/TxD-P (Leitung B) P24V RxD/TxD-N (Leitung A) n.c. Anschluss 7.4 Parametrierung 7.4.1 FC/SFC 216 - SER_CFG - Parametrierung PtP Beschreibung Die Parametrierung erfolgt zur Laufzeit unter Einsatz des FC/SFC 216 (SER_CFG).

  • Seite 213: Beschreibung

    Einsatz PtP-Kommunikation VIPA System 300S Parametrierung > FC/SFC 216 - SER_CFG - Parametrierung PtP Parameter Deklaration Datentyp Beschreibung PROTOCOL BYTE 1=ASCII, 2=STX/ETX, 3=3964R PARAMETER Zeiger zu den Protokoll-Parametern BAUDRATE BYTE Nr. der Baudrate CHARLEN BYTE 0=5Bit, 1=6Bit, 2=7Bit, 3=8Bit PARITY...
  • Seite 214 Einsatz PtP-Kommunikation VIPA System 300S Parametrierung > FC/SFC 216 - SER_CFG - Parametrierung PtP DBB3: ETX2 BYTE (2. Ende-Zeichen in hexadezi- maler Form) DBW4: TIMEOUT WORD (max. zeitlicher Abstand zwi- schen 2 Telegrammen) Das Zeichen für Start bzw. Ende sollte immer ein Wert kleiner 20 sein, ansonsten wird das Zeichen ignoriert! Tragen Sie immer für nicht benutzte Zeichen FFh ein!
  • Seite 215 Fehler 809Ah Schnittstelle ist nicht vorhanden bzw. Schnittstelle wird für PROFIBUS verwendet. Bei der VIPA System SLIO-CPU und FeatureSet PTP_NO ist nur das ASCII Protokoll konfigurierbar. Wird ein anderes Protokoll ausgewählt wird der FC/SFC 216 ebenfalls mit diesem Fehlercode verlassen.

  • Seite 216: Kommunikation

    Einsatz PtP-Kommunikation VIPA System 300S Kommunikation > FC/SFC 217 - SER_SND - Senden an PtP Fehler- Beschreibung code 809xh Fehler in Wert des FC/SFC-Parameter x, mit x: 1: Fehler in PROTOKOLL 3: Fehler in BAUDRATE 4: Fehler in CHARLENGTH 5: Fehler in PARITY...
  • Seite 217 Einsatz PtP-Kommunikation VIPA System 300S Kommunikation > FC/SFC 217 - SER_SND - Senden an PtP Beispiel: Daten liegen in DB5 ab 0.0 mit einer Länge von 124Byte DataPtr:=P#DB5.DBX0.0 BYTE 124 DATALEN Wort, in dem die Anzahl der gesendeten Bytes abgelegt wird.
  • Seite 218 Einsatz PtP-Kommunikation VIPA System 300S Kommunikation > FC/SFC 217 - SER_SND - Senden an PtP STX/ETX Wert Beschreibung 9000h Pufferüberlauf (keine Daten gesendet) 9001h Daten sind zu lang (>1024Byte) 9002h Daten sind zu kurz (0Byte) 9004h Unzulässiges Zeichen 3964R Wert...
  • Seite 219 Einsatz PtP-Kommunikation VIPA System 300S Kommunikation > FC/SFC 217 - SER_SND - Senden an PtP Fehler- Beschreibung code 8090h Quittungsverzugszeit überschritten 80F0h Falsche Checksumme in Rückantwort 80FDh Länge der Rückantwort ist zu lang 80FEh Falscher Funktionscode in der Rückantwort 80FFh Falsche Slave-Adresse in der Rückantwort...
  • Seite 220 Einsatz PtP-Kommunikation VIPA System 300S Kommunikation > FC/SFC 217 - SER_SND - Senden an PtP USS / Modbus ASCII / STX/ETX HB140 | CPU-SC | 314-6CG23 | DE | 16-30...

  • Seite 221: Fc/Sfc 218 - Ser_Rcv - Empfangen Von Ptp

    Einsatz PtP-Kommunikation VIPA System 300S Kommunikation > FC/SFC 218 - SER_RCV - Empfangen von PtP 7.5.3 FC/SFC 218 - SER_RCV - Empfangen von PtP Beschreibung Mit diesem Baustein werden Daten über die serielle Schnittstelle empfangen. Bei den Protokollen USS und Modbus können Sie durch Aufruf des FC/SFC 218 SER_RCV nach einem SER_SND das Quit- tungstelegramm auslesen.
  • Seite 222 Einsatz PtP-Kommunikation VIPA System 300S Kommunikation > FC/SFC 218 - SER_RCV - Empfangen von PtP STX/ETX Fehler Beschreibung over- Das empfangene Telegramm übersteigt die Größe flow des Empfangspuffers. char Es wurde ein Zeichen außerhalb des Bereichs 20h ... 7Fh empfangen.

  • Seite 223: Protokolle Und Prozeduren

    Einsatz PtP-Kommunikation VIPA System 300S Protokolle und Prozeduren Prinzip der Program- Nachfolgend sehen Sie die Grundstruktur zur Programmierung eines mierung Receive-Auftrags. Diese Struktur können Sie für alle Protokolle ver- wenden. 7.6 Protokolle und Prozeduren Übersicht Die CPU unterstützt folgende Protokolle und Prozeduren: ASCII-Übertragung...
  • Seite 224 Einsatz PtP-Kommunikation VIPA System 300S Protokolle und Prozeduren Sollen Daten von der Peripherie eingelesen werden, muss das Start-Zeichen vorhanden sein, anschließend folgen die zu übertra- genden Zeichen. Danach muss das Ende-Zeichen vorliegen. Abhängig von der Byte-Breite können folgende ASCII-Zeichen übertragen werden: 5Bit: nicht zulässig: 6Bit: 20...3Fh, 7Bit: 20...7Fh, 8Bit: 20...FFh.
  • Seite 225 Einsatz PtP-Kommunikation VIPA System 300S Protokolle und Prozeduren 3964 Die Prozedur 3964R steuert die Datenübertragung bei einer Punkt- zu-Punkt-Kopplung zwischen der CPU und einem Kommunikations- partner. Die Prozedur fügt bei der Datenübertragung den Nutzdaten Steuerzeichen hinzu. Durch diese Steuerzeichen kann der Kommuni- kationspartner kontrollieren, ob die Daten vollständig und fehlerfrei...
  • Seite 226 Einsatz PtP-Kommunikation VIPA System 300S Protokolle und Prozeduren Folgende Merkmale zeichnen das USS-Protokoll aus: Mehrpunktfähige Kopplung Master-Slave Zugriffsverfahren Single-Master-System Maximal 32 Teilnehmer Einfacher, sicherer Telegrammrahmen Es gilt: Am Bus können 1 Master und max. 31 Slaves angebunden sein. Die einzelnen Slaves werden vom Master über ein Adresszeichen im Telegramm angewählt.
  • Seite 227 Einsatz PtP-Kommunikation VIPA System 300S Protokolle und Prozeduren USS-Broadcast mit gesetztem Bit 5 in ADR- Byte Eine Anforderung kann an einen bestimmten Slave gerichtet sein oder als Broadcast-Nachricht an alle Slaves gehen. Zur Kennzeich- nung einer Broadcast-Nachricht ist Bit 5 im ADR-Byte auf 1 zu setzen.

  • Seite 228: Unterstützte Modbus-Protokolle

    Mit 0x und 1x haben Sie Zugriff auf digitale Bit-Bereiche und mit 3x und 4x auf analoge Wort-Bereiche. Da aber bei den CPs von VIPA keine Unterscheidung zwischen Digital- und Analogdaten stattfindet, gilt folgende Zuordnung: 0x - Bit-Bereich für Ausgabe-Daten des Masters Zugriff über Funktions-Code 01h, 05h, 0Fh...
  • Seite 229 Einsatz PtP-Kommunikation VIPA System 300S Modbus - Funktionscodes Eine Beschreibung der Funktions-Codes finden Sie auf den Folge- seiten. Übersicht Mit folgenden Funktionscodes können Sie von einem Modbus-Master auf einen Slave zugreifen. Die Beschreibung erfolgt immer aus Sicht des Masters: Code...
  • Seite 230 Einsatz PtP-Kommunikation VIPA System 300S Modbus - Funktionscodes Byte-Reihenfolge im 1 Wort Wort High-Byte Low-Byte Prüfsumme CRC, RTU, Die aufgezeigten Prüfsummen CRC bei RTU- und LRC bei ASCII- Modus werden automatisch an jedes Telegramm angehängt. Sie werden nicht im Datenbaustein angezeigt.
  • Seite 231 Einsatz PtP-Kommunikation VIPA System 300S Modbus - Funktionscodes Write 1 Bit 05h Code 05h: 1 Bit schreiben in Master-Ausgabe-Bereich 0x Eine Zustandsänderung erfolgt unter "Zustand Bit" mit folgenden Werten: "Zustand Bit" = 0000h ® Bit = 0 "Zustand Bit" = FF00h ® Bit = 1...

  • Seite 232: Modbus - Beispiel Zur Kommunikation

    Einsatz PtP-Kommunikation VIPA System 300S Modbus - Beispiel zur Kommunikation Write n Bits 0Fh Code 0Fh: n Bit schreiben in Master-Ausgabe-Bereich 0x Bitte beachten Sie, dass die Anzahl der Bits zusätzlich in Byte anzu- geben sind. Kommandotelegramm Slave- Funk- Adresse...
  • Seite 233 Einsatz PtP-Kommunikation VIPA System 300S Modbus - Beispiel zur Kommunikation Vorgehensweise Bauen Sie ein Modbus-System bestehend aus CPU 31xS als Modbus-Master und CPU 21xSER-1 als Modbus-Slave und Modbus-Kabel auf. Projektieren Sie die Master-Seite! Erstellen Sie hierzu ein SPS- Anwenderprogramm nach folgender Struktur:...
  • Seite 234 Einsatz PtP-Kommunikation VIPA System 300S Modbus - Beispiel zur Kommunikation HB140 | CPU-SC | 314-6CG23 | DE | 16-30...

  • Seite 235: Einsatz Profibus-Kommunikation

    Einsatz PROFIBUS-Kommunikation VIPA System 300S Übersicht Einsatz PROFIBUS-Kommunikation 8.1 Übersicht PROFIBUS-DP PROFIBUS ist ein international offener und serieller Feldbus- Standard für Gebäude-, Fertigungs- und Prozessautomatisierung im unteren (Sensor-/ Aktor-Ebene) bis mittleren Leistungsbereich (Prozessebene). PROFIBUS besteht aus einem Sortiment kompatibler Varianten.

  • Seite 236: Schnelleinstieg

    Dies kann bei Programmen, die einen unver- änderten AKKU 2 voraussetzen, zu Konflikten führen. Nähere Informationen hierzu finden Sie im Handbuch "VIPA Operationsliste SPEED7" unter "Unterschiede zwischen SPEED7 und 300V Programmierung". HB140 | CPU-SC | 314-6CG23 | DE | 16-30...

  • Seite 237: Einsatz Als Profibus-Dp-Master

    Einsatz PROFIBUS-Kommunikation VIPA System 300S Einsatz als PROFIBUS-DP-Master Vorgehensweise Um kompatibel mit dem Siemens SIMATIC Manager zu sein, sind fol- gende Schritte durchzuführen: Starten Sie den Hardware-Konfigurator von Siemens mit einem neuen Projekt. Fügen Sie aus dem Hardware-Katalog eine Profilschiene ein.

  • Seite 238: Einsatz Als Profibus-Dp-Slave

    Einsatz PROFIBUS-Kommunikation VIPA System 300S Einsatz als PROFIBUS-DP-Slave 8.5 Einsatz als PROFIBUS-DP-Slave Schnelleinstieg Nachfolgend ist der Einsatz des PROFIBUS-Teils als "intelligenter" DP-Slave an Master-Systemen beschrieben, welche ausschließlich im Siemens SIMATIC Manager projektiert werden können. Folgende Schritte sind hierzu erforderlich: Projektieren Sie eine Station mit einer CPU mit der Betriebsart DP-Slave.
  • Seite 239 Einsatz PROFIBUS-Kommunikation VIPA System 300S Einsatz als PROFIBUS-DP-Slave Bestimmen Sie über Konfiguration die Ein-/Ausgabe-Adressbe- reiche der Slave-CPU, die dem DP-Slave zugeordnet werden sollen. Speichern, übersetzen und transferieren Sie Ihr Projekt in die CPU. Projektierung der DP-Master und DP-Slave befinden sich im gleichen Projekt Master-Seite Fügen Sie eine weitere Station ein und projektieren Sie eine...
  • Seite 240 Einsatz PROFIBUS-Kommunikation VIPA System 300S Einsatz als PROFIBUS-DP-Slave DP-Master und DP-Slave befinden sich in verschiedenen Pro- jekten Erstellen Sie ein neues Projekt, fügen Sie eine Station ein und projektieren Sie eine CPU. Bezeichnen Sie die Station als "...DP-Master". Binden Sie gemäß Ihrem Hardwareaufbau Ihre Module ein.

  • Seite 241: Profibus-Aufbaurichtlinien

    Einsatz PROFIBUS-Kommunikation VIPA System 300S PROFIBUS-Aufbaurichtlinien 8.6 PROFIBUS-Aufbaurichtlinien PROFIBUS allgemein Ein PROFIBUS-DP-Netz darf nur in Linienstruktur aufgebaut werden. PROFIBUS-DP besteht aus mindestens einem Segment mit min- destens einem Master und einem Slave. Ein Master ist immer in Verbindung mit einer CPU einzusetzen.
  • Seite 242 EasyConn Busan- schlussstecker In PROFIBUS werden alle Teilnehmer parallel verdrahtet. Hierzu ist das Buskabel durchzuschleifen. Unter der Best.-Nr. 972-0DP10 erhalten Sie von VIPA den Stecker "EasyConn". Dies ist ein Busan- schlussstecker mit zuschaltbarem Abschlusswiderstand und integ- rierter Busdiagnose. Maße in mm 0°...
  • Seite 243 Sie bitte die Standard PROFIBUS-Leitung Typ A (EN50170). Ab Ausgabestand 5 können auch hochfle- xible Bus-Kabel verwendet werden: Lapp Kabel Best.-Nr.: 2170222, 2170822, 2170322. Von VIPA erhalten Sie unter der Best.-Nr. 905-6AA00 das "EasyStrip" Abisolierwerkzeug, das Ihnen den Anschluss des EasyConn-Steckers sehr vereinfacht. Maße in mm Leitungsabschluss mit Auf dem "EasyConn"...

  • Seite 244: Inbetriebnahme Und Anlaufverhalten

    Einsatz PROFIBUS-Kommunikation VIPA System 300S Inbetriebnahme und Anlaufverhalten Eine ausführliche Beschreibung zum Anschluss und zum Einsatz der Abschlusswiderstände liegt dem Ste- cker bei. Montage Lösen Sie die Schraube. Klappen Sie die Kontaktabdeckung hoch. Stecken Sie beide Adern in die dafür vorgesehenen Öffnungen (Farbzuordnung wie unten beachten!).
  • Seite 245 Einsatz PROFIBUS-Kommunikation VIPA System 300S Inbetriebnahme und Anlaufverhalten Master-Verhalten bei CPU-STOP Der Master sendet an alle angebundenen Slaves das Global Con- trol Kommando "Clear" und zeigt dies durch Blinken der DE-LED DP-Slaves im Fail Safe Mode bekommen die Ausgangstele- grammlänge "0" gesendet.

  • Seite 246: Winplc7

    Sie in der Online-Hilfe bzw. in der Online-Doku- mentation von WinPLC7. Alternativen Sie haben auch die Möglichkeit, anstelle von WinPLC7 von VIPA, ent- sprechende Konfigurationstools von Siemens zu verwenden. Die Vor- gehensweisen hierzu finden Sie in diesem Handbuch. Systemvorausset-...
  • Seite 247 WinPLC7 VIPA System 300S Installation Installation WinPLC7 Die Installation und die Registrierung von WinPLC7 erfolgt nach folg- Demo ender Vorgehensweise: Zur Installation von WinPLC7 starten Sie das Setup-Programm von der entsprechenden CD bzw. führen Sie die online bezo- gene exe-Datei aus.

  • Seite 248: Beispiel Zur Projektierung

    WinPLC7 VIPA System 300S Beispiel zur Projektierung > Projektierung Geben Sie diesen unter "Aktivierungs-Schlüssel" ein und kli- cken Sie auf [OK]. ð WinPLC7 ist jetzt als "Profi"-Version aktiviert. WinPCAP für Teilneh- Für die Teilnehmersuche über Ethernet (Erreichbare Teilnehmer) ist mersuche über Ethernet der WinPCAP-Treiber zu installieren.
  • Seite 249 Geben Sie einen Stationsnamen an. Bitte beachten Sie, dass der Name keine Leerzeichen enthalten darf. Nach der Ladeanimation wählen Sie im Register SPS-System selektieren das System "VIPA SPEED7" und klicken Sie auf [Erzeugen]. Eine neue Station wird angelegt. Sichern Sie die leere Station mit [Strg]+[S].
  • Seite 250 WinPLC7 VIPA System 300S Beispiel zur Projektierung > Projektierung 10. Klicken Sie auf [Erreichbare Teilnehmer]. Bitte beachten Sie, dass hierzu WinPCap installiert sein muss! 11. Wählen Sie Ihre Netzwerkkarte aus und klicken Sie auf die Schaltfläche [Teilnehmer ermitteln]. ð Nach einer Wartezeit werden alle erreichbaren Teilnehmer aufgelistet.
  • Seite 251 WinPLC7 VIPA System 300S Beispiel zur Projektierung > Projektierung Programmierung von Die SPS-Programmierung findet in WinPLC7 statt. Schließen Sie den FC 1 Hardware-Konfigurator und kehren Sie zu Ihrem Projekt in WinPLC7 zurück. Das SPS-Programm ist im Baustein FC 1 zu erstellen.
  • Seite 252 WinPLC7 VIPA System 300S Beispiel zur Projektierung > Projektierung Programm eingeben Wie in der Aufgabenstellung gefordert soll je nach Vergleich von value1 und value2 der entsprechende Ausgang aktiviert werden. Für jede Vergleichsoperation ist ein Netzwerk anzulegen. Das Programm soll als FUP (Funktionsplan) erzeugt werden.
  • Seite 253 WinPLC7 VIPA System 300S Beispiel zur Projektierung > Projektierung Die Zuordnung zu dem korrespondierenden Ausgang, hier A 124.0, erfolgt nach folgender Vorgehensweise: Klicken Sie auf den Ausgang auf der rechten Seite des Opera- tors. Öffnen Sie im Katalog die Kategorie "Bitverknüpfung" und wählen Sie die Verknüpfung "--[=]"...
  • Seite 254 WinPLC7 VIPA System 300S Beispiel zur Projektierung > Projektierung Baustein OB 1 erzeugen Der Aufruf des FC 1 hat aus dem Zyklus-OB OB 1 zu erfolgen. Wechseln Sie in den OB 1, der bei der Projektanlage schon automatisch erzeugt wurde.

  • Seite 255: Sps-Programm In Simulator Testen

    WinPLC7 VIPA System 300S Beispiel zur Projektierung > SPS-Programm in Simulator testen Geben Sie "Call FC 1" ein und betätigen Sie die [Eingabe]- Taste. ð Die FC-Parameter werden automatisch angezeigt und die folgenden Parameter zugeordnet: Speichern Sie den OB 1 mit bzw.

  • Seite 256: Sps-Programm In Cpu Übertragen Und Ausführen

    WinPLC7 VIPA System 300S Beispiel zur Projektierung > SPS-Programm in CPU übertragen und ausführen Doppelklicken Sie auf das Prozessabbild und geben Sie im Register "Zeile2" die Adresse PAB 124 an. Bestätigen Sie Ihre Eingabe mit [OK]. Ein mit roter Farbe hinterlegter Wert ent- spricht einer logischen "1".
  • Seite 257 WinPLC7 VIPA System 300S Beispiel zur Projektierung > SPS-Programm in CPU übertragen und ausführen Klicken Sie auf [Teilnehmer ermitteln]. ð Nach einer gewissen Wartezeit werden alle verfügbaren Teil- nehmer aufgelistet. Wählen Sie Ihre CPU aus, die Sie über die Hardware-Konfigura- tion mit TCP/IP-Adress-Parametern schon versorgt haben und klicken Sie auf [übernehmen].

  • Seite 258: Projektierung Im Tia Portal

    10.1.1 Allgemein Allgemein In diesem Teil wird die Projektierung der VIPA-CPU im Siemens TIA Portal gezeigt. Hier soll lediglich der grundsätzliche Einsatz des Sie- mens TIA Portals in Verbindung mit der VIPA-CPU gezeigt werden. Bitte beachten Sie, dass Softwareänderungen nicht immer berück- sichtigt werden können und es so zu Abweichungen zur Beschrei-...

  • Seite 259: Portalansicht

    8 Wechsel zwischen Portal- und Projektansicht 10.2 TIA Portal - Hardware-Konfiguration - CPU Projektierung Siemens Mit dem Siemens TIA Portal ist die VIPA CPU 314-6CG23 als CPU 314C-2DP (6ES7 314-6CG03-0AB0 V2.6) von Siemens zu projek- tieren. Starten Sie das Siemens TIA Portal.
  • Seite 260 Zählen Positionieren... Positionieren Einstellung Standard Da die CPU 314-6CG23 von VIPA als Siemens-CPU 314C-2DP pro- CPU-Parameter jektiert wird, erfolgt auch die Parametrierung über die Siemens-CPU. Zur Parametrierung klicken Sie im Projektbereich bzw. in der Geräte- übersicht auf den CPU-Teil. Daraufhin werden die Parameter des CPU-Teils im Eigenschaften-Dialog aufgeführt.

  • Seite 261: Tia Portal - Hardware-Konfiguration - I/O-Module

    Projektierung im TIA Portal VIPA System 300S TIA Portal - Hardware-Konfiguration - I/O-Module 10.3 TIA Portal - Hardware-Konfiguration - I/O-Module Hardware-Konfiguration Binden Sie nach der Hardware-Konfiguration der CPU Ihre System der Module 300 Module auf dem Bus in der gesteckten Reihenfolge ein. Gehen...

  • Seite 262: Tia Portal - Hardware-Konfiguration - Ethernet-Pg/Op-Kanal

    Projektierung im TIA Portal VIPA System 300S TIA Portal - Hardware-Konfiguration - Ethernet-PG/OP-Kanal 10.4 TIA Portal - Hardware-Konfiguration - Ethernet-PG/OP-Kanal Übersicht Die CPU hat einen Ethernet-PG/OP-Kanal integriert. Über diesen Kanal können Sie Ihre CPU programmieren und fernwarten. Mit dem Ethernet-PG/OP-Kanal haben Sie auch Zugriff auf die interne Web-Seite, auf der Sie Informationen zu Firmwarestand, angebundene Peripherie, aktuelle Zyklus-Zeiten usw.
  • Seite 263 Projektierung im TIA Portal VIPA System 300S TIA Portal - Hardware-Konfiguration - Ethernet-PG/OP-Kanal Navigieren Sie zu Funktionen > IP-Adresse zuweisen. Stellen Sie nun die IP-Konfiguration ein, indem Sie IP-Adresse, Sub- netz-Maske und den Netzübergang eintragen. Bestätigen Sie mit [IP-Adresse zuweisen] Ihre Eingabe.

  • Seite 264: Tia Portal - Vipa-Bibliothek Einbinden

    10.5 TIA Portal - VIPA-Bibliothek einbinden Übersicht Die VIPA-spezifischen Bausteine finden Sie im "Service"-Bereich auf www.vipa.com unter Downloads > VIPA LIB als Bibliothek zum Download. Die Bibliothek liegt als gepackte zip-Datei Fx000020_V... vor. Sobald Sie VIPA-spezifische Bausteine verwenden möchten, sind diese in Ihr Projekt zu importieren.

  • Seite 265: Tia Portal - Projekt Transferieren

    Transfer über MPI Transfer über Ethernet Transfer über Speicherkarte Transfer über MPI Aktuell werden die VIPA Programmierkabel für den Transfer über MPI nicht unterstützt. Dies ist ausschließlich über Programmierkabel von Siemens möglich. Stellen Sie mit dem entsprechenden Programmierkabel eine Verbindung über MPI mit ihrer CPU her. Informationen hierzu finden Sie in der zugehörigen Dokumentation zu Ihrem Pro-...
  • Seite 266 Projektierung im TIA Portal VIPA System 300S TIA Portal - Projekt transferieren Ihr SPS-Programm übertragen Sie mit "Kontextmenü è Laden in Gerät è Software". Systembedingt müssen Sie Hardware-Konfiguration und SPS-Programm getrennt über- tragen. Transfer über Ethernet Die CPU besitzt für den Transfer über Ethernet folgende Schnittstelle:...
  • Seite 267 Projektierung im TIA Portal VIPA System 300S TIA Portal - Projekt transferieren Kopieren Sie Ihre Bausteine aus Programmbausteine in die wld- Datei. Hierbei werden automatisch die Hardware-Konfigurations- daten als "Systemdaten" in die wld-Datei kopiert. Transfer Speicherkarte Das Übertragen des Anwenderprogramms von der Speicherkarte in ®...
