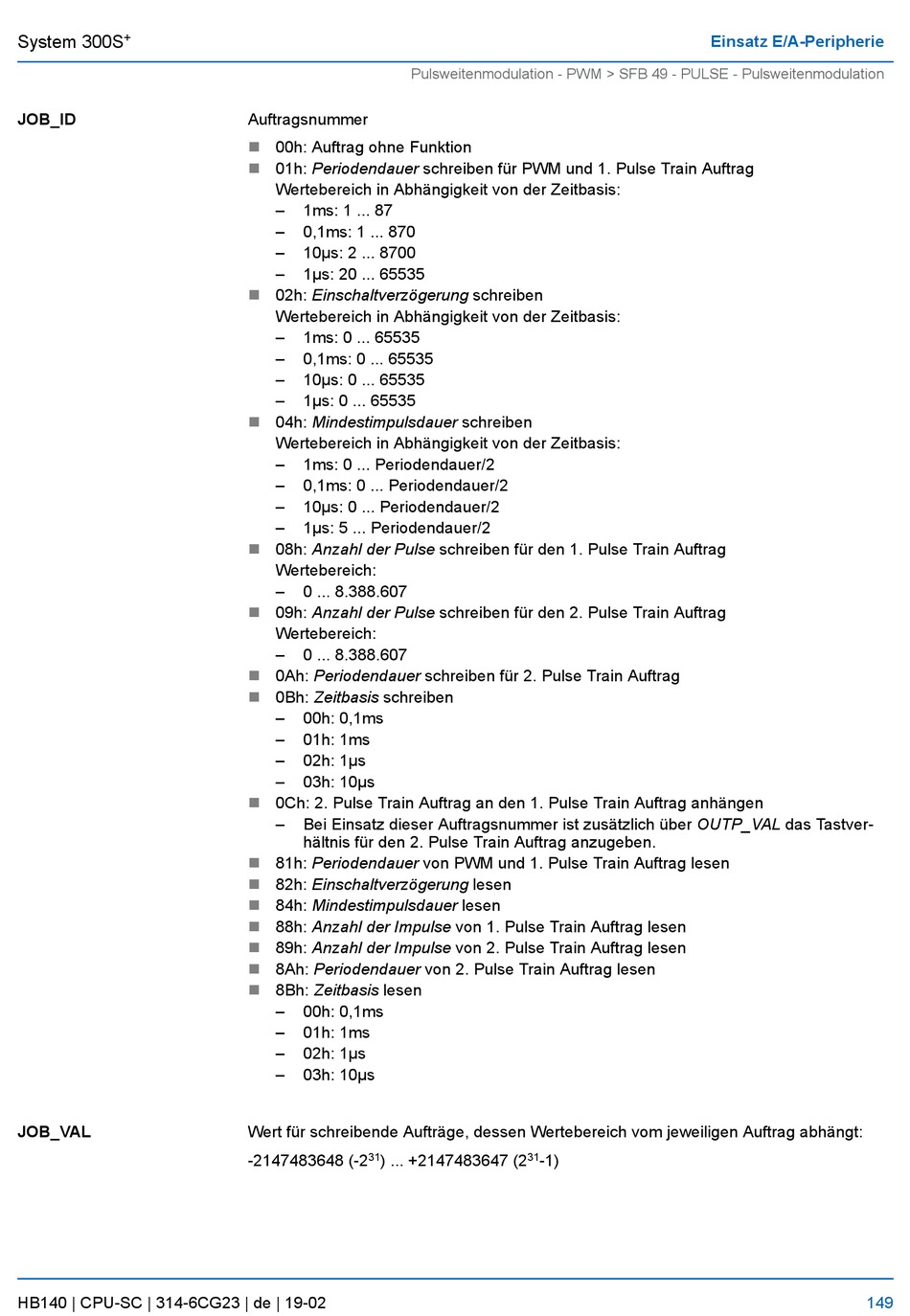

System 300S
JOB_ID
JOB_VAL
HB140 | CPU-SC | 314-6CG23 | de | 19-02
Pulsweitenmodulation - PWM > SFB 49 - PULSE - Pulsweitenmodulation
Auftragsnummer
n
00h: Auftrag ohne Funktion
n
01h: Periodendauer schreiben für PWM und 1. Pulse Train Auftrag
Wertebereich in Abhängigkeit von der Zeitbasis:
–
1ms: 1 ... 87
–
0,1ms: 1 ... 870
–
10µs: 2 ... 8700
–
1µs: 20 ... 65535
n
02h: Einschaltverzögerung schreiben
Wertebereich in Abhängigkeit von der Zeitbasis:
–
1ms: 0 ... 65535
–
0,1ms: 0 ... 65535
–
10µs: 0 ... 65535
–
1µs: 0 ... 65535
n
04h: Mindestimpulsdauer schreiben
Wertebereich in Abhängigkeit von der Zeitbasis:
–
1ms: 0 ... Periodendauer/2
–
0,1ms: 0 ... Periodendauer/2
–
10µs: 0 ... Periodendauer/2
–
1µs: 5 ... Periodendauer/2
n
08h: Anzahl der Pulse schreiben für den 1. Pulse Train Auftrag
Wertebereich:
–
0 ... 8.388.607
n
09h: Anzahl der Pulse schreiben für den 2. Pulse Train Auftrag
Wertebereich:
–
0 ... 8.388.607
0Ah: Periodendauer schreiben für 2. Pulse Train Auftrag
n
n
0Bh: Zeitbasis schreiben
–
00h: 0,1ms
–
01h: 1ms
–
02h: 1µs
–
03h: 10µs
n
0Ch: 2. Pulse Train Auftrag an den 1. Pulse Train Auftrag anhängen
–
Bei Einsatz dieser Auftragsnummer ist zusätzlich über OUTP_VAL das Tastver-
hältnis für den 2. Pulse Train Auftrag anzugeben.
n
81h: Periodendauer von PWM und 1. Pulse Train Auftrag lesen
n
82h: Einschaltverzögerung lesen
n
84h: Mindestimpulsdauer lesen
n
88h: Anzahl der Impulse von 1. Pulse Train Auftrag lesen
n
89h: Anzahl der Impulse von 2. Pulse Train Auftrag lesen
n
8Ah: Periodendauer von 2. Pulse Train Auftrag lesen
n
8Bh: Zeitbasis lesen
–
00h: 0,1ms
–
01h: 1ms
–
02h: 1µs
–
03h: 10µs
Wert für schreibende Aufträge, dessen Wertebereich vom jeweiligen Auftrag abhängt:
-2147483648 (-2
31
) ... +2147483647 (2
31
-1)
Einsatz E/A-Peripherie
149
