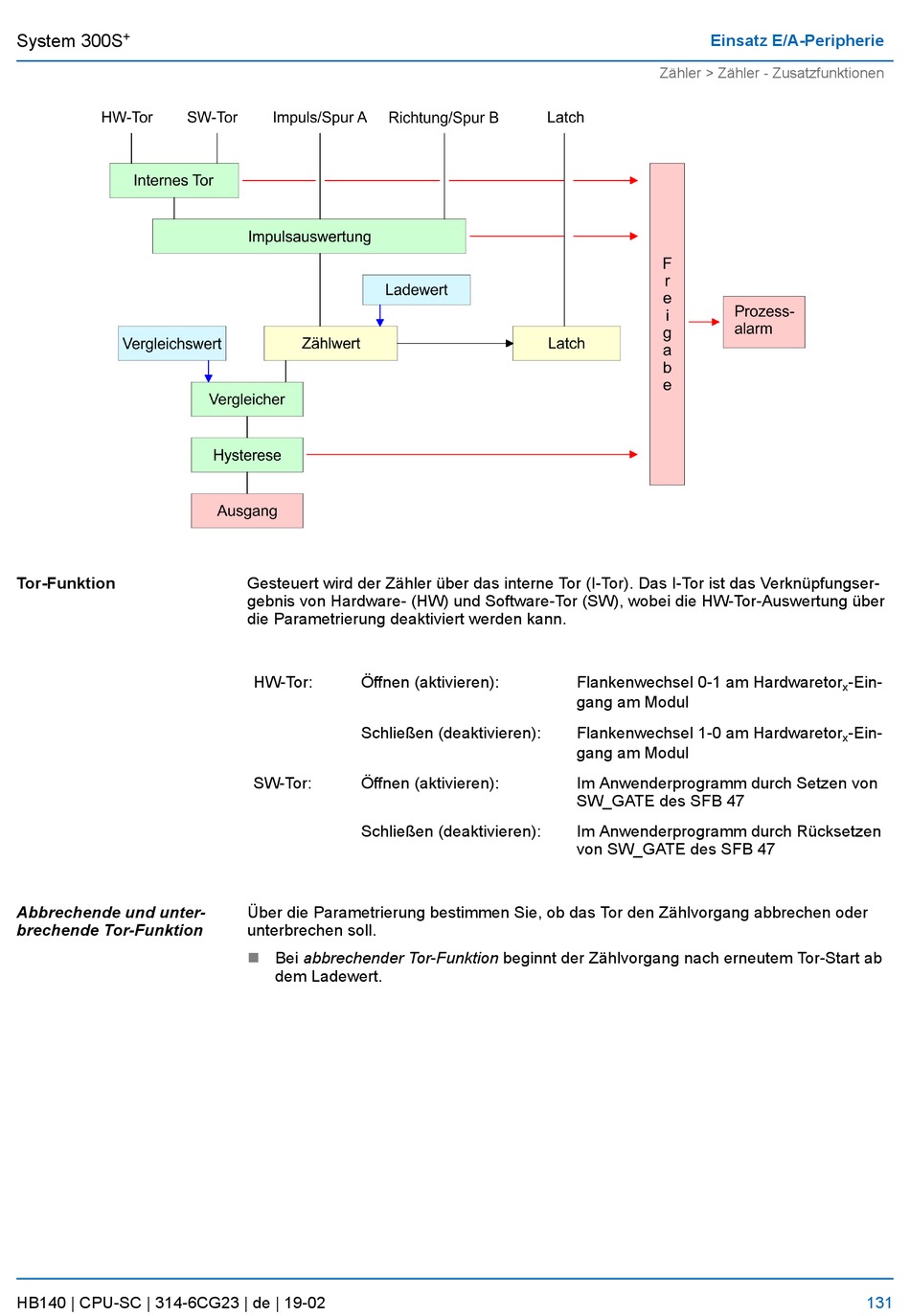

System 300S
Tor-Funktion
Abbrechende und unter-
brechende Tor-Funktion
HB140 | CPU-SC | 314-6CG23 | de | 19-02
Gesteuert wird der Zähler über das interne Tor (I-Tor). Das I-Tor ist das Verknüpfungser-
gebnis von Hardware- (HW) und Software-Tor (SW), wobei die HW-Tor-Auswertung über
die Parametrierung deaktiviert werden kann.
HW-Tor:
Öffnen (aktivieren):
Schließen (deaktivieren):
SW-Tor:
Öffnen (aktivieren):
Schließen (deaktivieren):
Über die Parametrierung bestimmen Sie, ob das Tor den Zählvorgang abbrechen oder
unterbrechen soll.
n
Bei abbrechender Tor-Funktion beginnt der Zählvorgang nach erneutem Tor-Start ab
dem Ladewert.
Einsatz E/A-Peripherie
Zähler > Zähler - Zusatzfunktionen
Flankenwechsel 0-1 am Hardwaretor
gang am Modul
Flankenwechsel 1-0 am Hardwaretor
gang am Modul
Im Anwenderprogramm durch Setzen von
SW_GATE des SFB 47
Im Anwenderprogramm durch Rücksetzen
von SW_GATE des SFB 47
-Ein-
x
-Ein-
x
