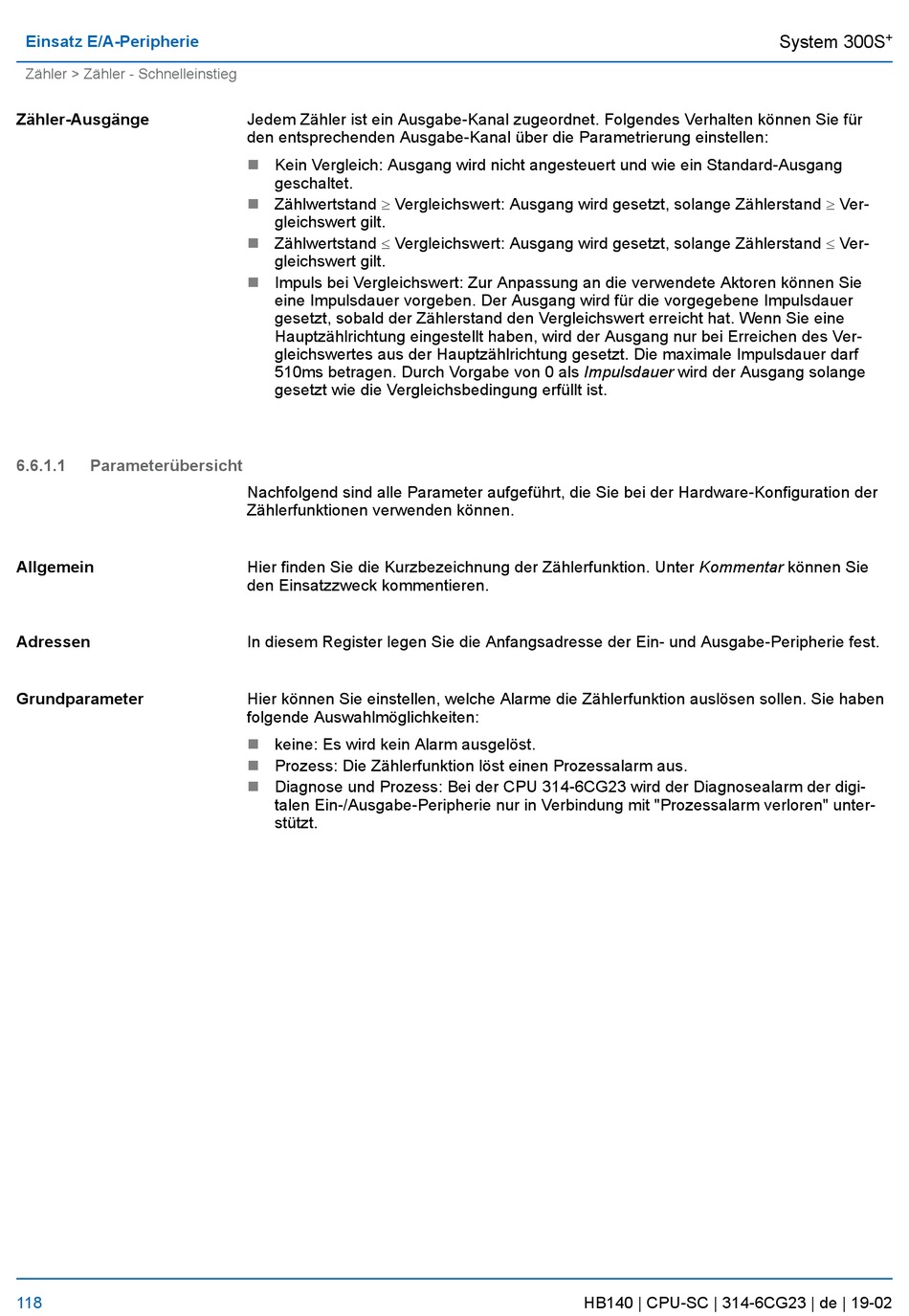

Einsatz E/A-Peripherie
Zähler > Zähler - Schnelleinstieg
Zähler-Ausgänge
6.6.1.1
Parameterübersicht
Allgemein
Adressen
Grundparameter
118
Jedem Zähler ist ein Ausgabe-Kanal zugeordnet. Folgendes Verhalten können Sie für
den entsprechenden Ausgabe-Kanal über die Parametrierung einstellen:
n
Kein Vergleich: Ausgang wird nicht angesteuert und wie ein Standard-Ausgang
geschaltet.
Zählwertstand ³ Vergleichswert: Ausgang wird gesetzt, solange Zählerstand ³ Ver-
n
gleichswert gilt.
Zählwertstand £ Vergleichswert: Ausgang wird gesetzt, solange Zählerstand £ Ver-
n
gleichswert gilt.
n
Impuls bei Vergleichswert: Zur Anpassung an die verwendete Aktoren können Sie
eine Impulsdauer vorgeben. Der Ausgang wird für die vorgegebene Impulsdauer
gesetzt, sobald der Zählerstand den Vergleichswert erreicht hat. Wenn Sie eine
Hauptzählrichtung eingestellt haben, wird der Ausgang nur bei Erreichen des Ver-
gleichswertes aus der Hauptzählrichtung gesetzt. Die maximale Impulsdauer darf
510ms betragen. Durch Vorgabe von 0 als Impulsdauer wird der Ausgang solange
gesetzt wie die Vergleichsbedingung erfüllt ist.
Nachfolgend sind alle Parameter aufgeführt, die Sie bei der Hardware-Konfiguration der
Zählerfunktionen verwenden können.
Hier finden Sie die Kurzbezeichnung der Zählerfunktion. Unter Kommentar können Sie
den Einsatzzweck kommentieren.
In diesem Register legen Sie die Anfangsadresse der Ein- und Ausgabe-Peripherie fest.
Hier können Sie einstellen, welche Alarme die Zählerfunktion auslösen sollen. Sie haben
folgende Auswahlmöglichkeiten:
n
keine: Es wird kein Alarm ausgelöst.
n
Prozess: Die Zählerfunktion löst einen Prozessalarm aus.
n
Diagnose und Prozess: Bei der CPU 314-6CG23 wird der Diagnosealarm der digi-
talen Ein-/Ausgabe-Peripherie nur in Verbindung mit "Prozessalarm verloren" unter-
stützt.
HB140 | CPU-SC | 314-6CG23 | de | 19-02
+
System 300S
