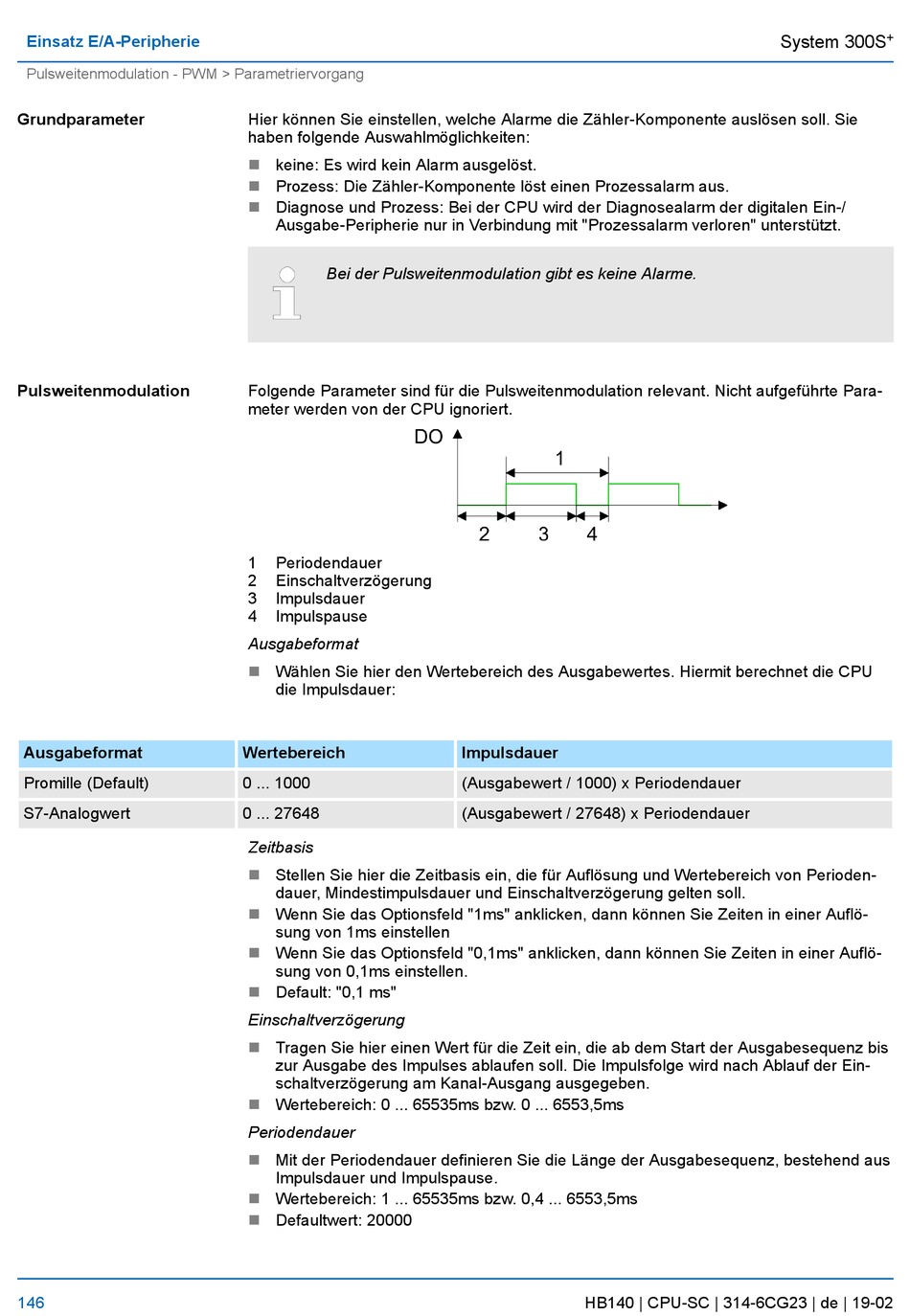

Einsatz E/A-Peripherie
Pulsweitenmodulation - PWM > Parametriervorgang
Grundparameter
Pulsweitenmodulation
Ausgabeformat
Promille (Default)
S7-Analogwert
146
Hier können Sie einstellen, welche Alarme die Zähler-Komponente auslösen soll. Sie
haben folgende Auswahlmöglichkeiten:
n
keine: Es wird kein Alarm ausgelöst.
Prozess: Die Zähler-Komponente löst einen Prozessalarm aus.
n
Diagnose und Prozess: Bei der CPU wird der Diagnosealarm der digitalen Ein-/
n
Ausgabe-Peripherie nur in Verbindung mit "Prozessalarm verloren" unterstützt.
Bei der Pulsweitenmodulation gibt es keine Alarme.
Folgende Parameter sind für die Pulsweitenmodulation relevant. Nicht aufgeführte Para-
meter werden von der CPU ignoriert.
1
Periodendauer
2
Einschaltverzögerung
3
Impulsdauer
4
Impulspause
Ausgabeformat
n
Wählen Sie hier den Wertebereich des Ausgabewertes. Hiermit berechnet die CPU
die Impulsdauer:
Wertebereich
0 ... 1000
0 ... 27648
Zeitbasis
n
Stellen Sie hier die Zeitbasis ein, die für Auflösung und Wertebereich von Perioden-
dauer, Mindestimpulsdauer und Einschaltverzögerung gelten soll.
n
Wenn Sie das Optionsfeld "1ms" anklicken, dann können Sie Zeiten in einer Auflö-
sung von 1ms einstellen
n
Wenn Sie das Optionsfeld "0,1ms" anklicken, dann können Sie Zeiten in einer Auflö-
sung von 0,1ms einstellen.
n
Default: "0,1 ms"
Einschaltverzögerung
n
Tragen Sie hier einen Wert für die Zeit ein, die ab dem Start der Ausgabesequenz bis
zur Ausgabe des Impulses ablaufen soll. Die Impulsfolge wird nach Ablauf der Ein-
schaltverzögerung am Kanal-Ausgang ausgegeben.
n
Wertebereich: 0 ... 65535ms bzw. 0 ... 6553,5ms
Periodendauer
Mit der Periodendauer definieren Sie die Länge der Ausgabesequenz, bestehend aus
n
Impulsdauer und Impulspause.
n
Wertebereich: 1 ... 65535ms bzw. 0,4 ... 6553,5ms
n
Defaultwert: 20000
Impulsdauer
(Ausgabewert / 1000) x Periodendauer
(Ausgabewert / 27648) x Periodendauer
HB140 | CPU-SC | 314-6CG23 | de | 19-02
+
System 300S
