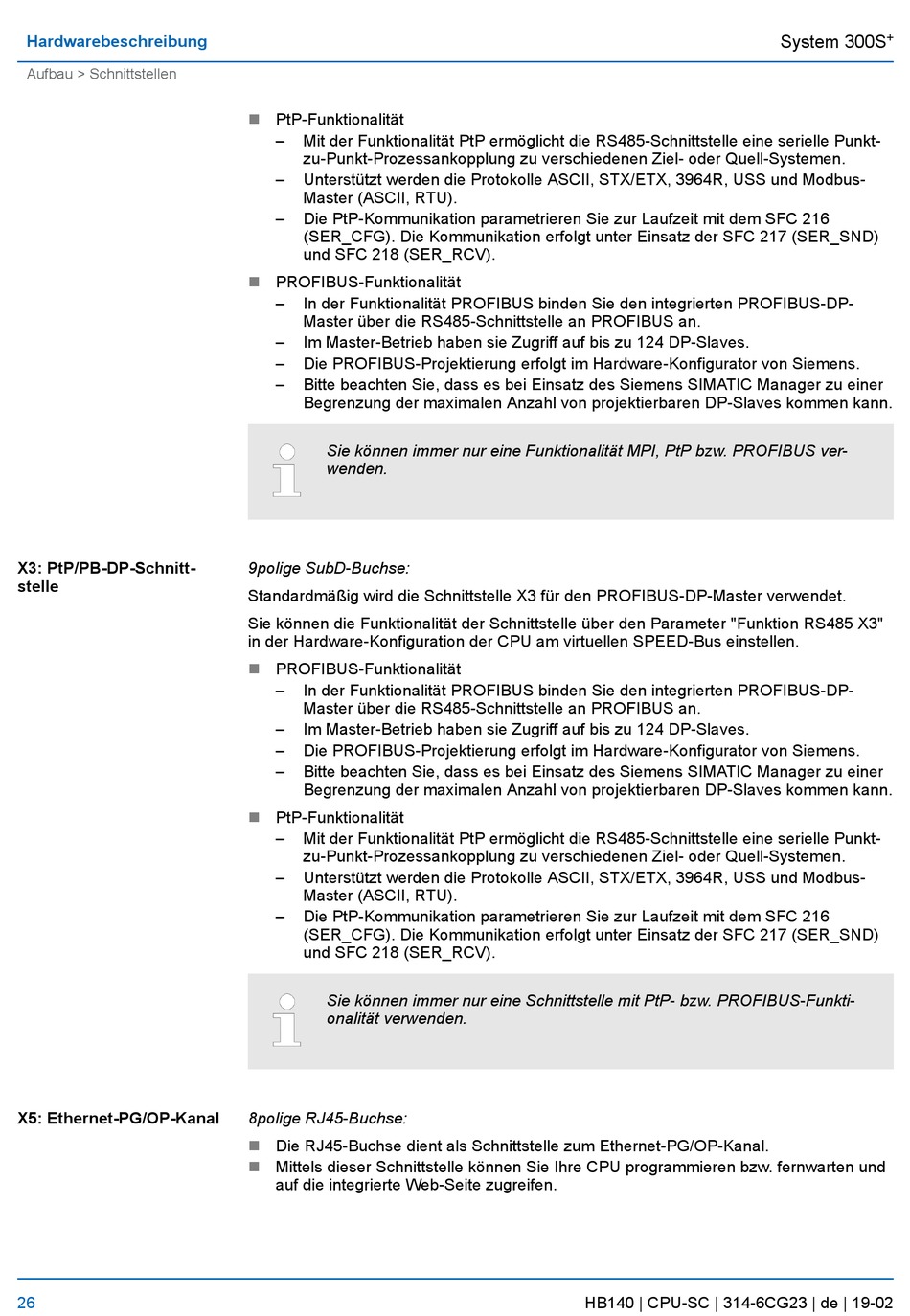

Hardwarebeschreibung
Aufbau > Schnittstellen
X3: PtP/PB-DP-Schnitt-
stelle
X5: Ethernet-PG/OP-Kanal
26
n
PtP-Funktionalität
–
Mit der Funktionalität PtP ermöglicht die RS485-Schnittstelle eine serielle Punkt-
zu-Punkt-Prozessankopplung zu verschiedenen Ziel- oder Quell-Systemen.
–
Unterstützt werden die Protokolle ASCII, STX/ETX, 3964R, USS und Modbus-
Master (ASCII, RTU).
–
Die PtP-Kommunikation parametrieren Sie zur Laufzeit mit dem SFC 216
(SER_CFG). Die Kommunikation erfolgt unter Einsatz der SFC 217 (SER_SND)
und SFC 218 (SER_RCV).
n
PROFIBUS-Funktionalität
–
In der Funktionalität PROFIBUS binden Sie den integrierten PROFIBUS-DP-
Master über die RS485-Schnittstelle an PROFIBUS an.
–
Im Master-Betrieb haben sie Zugriff auf bis zu 124 DP-Slaves.
–
Die PROFIBUS-Projektierung erfolgt im Hardware-Konfigurator von Siemens.
–
Bitte beachten Sie, dass es bei Einsatz des Siemens SIMATIC Manager zu einer
Begrenzung der maximalen Anzahl von projektierbaren DP-Slaves kommen kann.
Sie können immer nur eine Funktionalität MPI, PtP bzw. PROFIBUS ver-
wenden.
9polige SubD-Buchse:
Standardmäßig wird die Schnittstelle X3 für den PROFIBUS-DP-Master verwendet.
Sie können die Funktionalität der Schnittstelle über den Parameter "Funktion RS485 X3"
in der Hardware-Konfiguration der CPU am virtuellen SPEED-Bus einstellen.
PROFIBUS-Funktionalität
n
–
In der Funktionalität PROFIBUS binden Sie den integrierten PROFIBUS-DP-
Master über die RS485-Schnittstelle an PROFIBUS an.
–
Im Master-Betrieb haben sie Zugriff auf bis zu 124 DP-Slaves.
–
Die PROFIBUS-Projektierung erfolgt im Hardware-Konfigurator von Siemens.
–
Bitte beachten Sie, dass es bei Einsatz des Siemens SIMATIC Manager zu einer
Begrenzung der maximalen Anzahl von projektierbaren DP-Slaves kommen kann.
n
PtP-Funktionalität
–
Mit der Funktionalität PtP ermöglicht die RS485-Schnittstelle eine serielle Punkt-
zu-Punkt-Prozessankopplung zu verschiedenen Ziel- oder Quell-Systemen.
–
Unterstützt werden die Protokolle ASCII, STX/ETX, 3964R, USS und Modbus-
Master (ASCII, RTU).
–
Die PtP-Kommunikation parametrieren Sie zur Laufzeit mit dem SFC 216
(SER_CFG). Die Kommunikation erfolgt unter Einsatz der SFC 217 (SER_SND)
und SFC 218 (SER_RCV).
Sie können immer nur eine Schnittstelle mit PtP- bzw. PROFIBUS-Funkti-
onalität verwenden.
8polige RJ45-Buchse:
n
Die RJ45-Buchse dient als Schnittstelle zum Ethernet-PG/OP-Kanal.
n
Mittels dieser Schnittstelle können Sie Ihre CPU programmieren bzw. fernwarten und
auf die integrierte Web-Seite zugreifen.
HB140 | CPU-SC | 314-6CG23 | de | 19-02
+
System 300S
