Einsatz E/A-Peripherie
Analog-Teil > Analog-Teil - Beschaltung
6.4.3 Analog-Teil - Beschaltung
Leitungen für Analogsig-
nale
Beschaltung analoge
Strom- / Spannungs-Ein-
gänge
2-Draht
4-Draht
106
Für die Analogsignale müssen Sie geschirmte Leitungen verwenden. Hierdurch verrin-
gern Sie die Störbeeinflussung. Den Schirm der Analogleitungen sollten Sie an beiden
Leitungsenden erden. Wenn Potenzialunterschiede zwischen den Leitungsenden
bestehen, kann ein Potenzialausgleichstrom fließen, der die Analogsignale stören könnte.
In diesem Fall sollten Sie den Schirm nur an einem Leitungsende erden.
Der Analog-Eingabe-Teil bietet Anschlussmöglichkeiten für 2-Draht- und 4-Draht-Mes-
sumformer. Bitte beachten Sie, dass die Messumformer extern zu versorgen sind.
Schleifen Sie bei 2-Draht-Messumformern eine externe Spannungsversorgung in Ihre
Messleitung ein. Schließen Sie nicht beschaltete Eingabekanäle kurz. Es wird empfohlen
die jeweilige Kanalmasse mit M

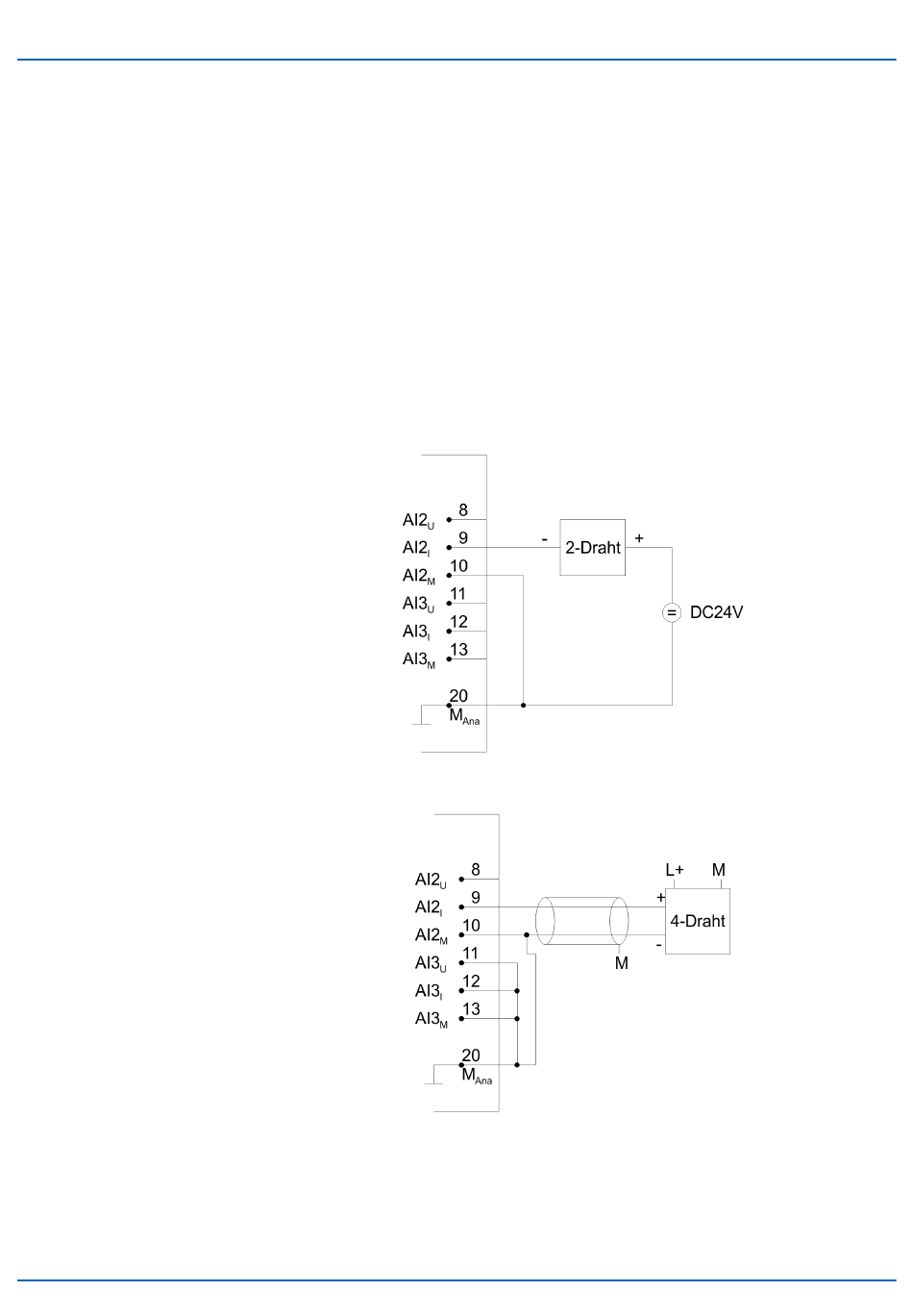

Folgende Abbildung soll den Anschluss von 2- und 4-Draht-Messumformern am Beispiel
einer Strommessung über Kanal 2 verdeutlichen:
zu verbinden.
ANA
HB140 | CPU-SC | 314-6CG23 | de | 19-02
+
