System 300S
Vorgehensweise
Einstellung der PtP-Para-
meter
Eigenschaften RS485
HB140 | CPU-SC | 314-6CG23 | de | 19-02

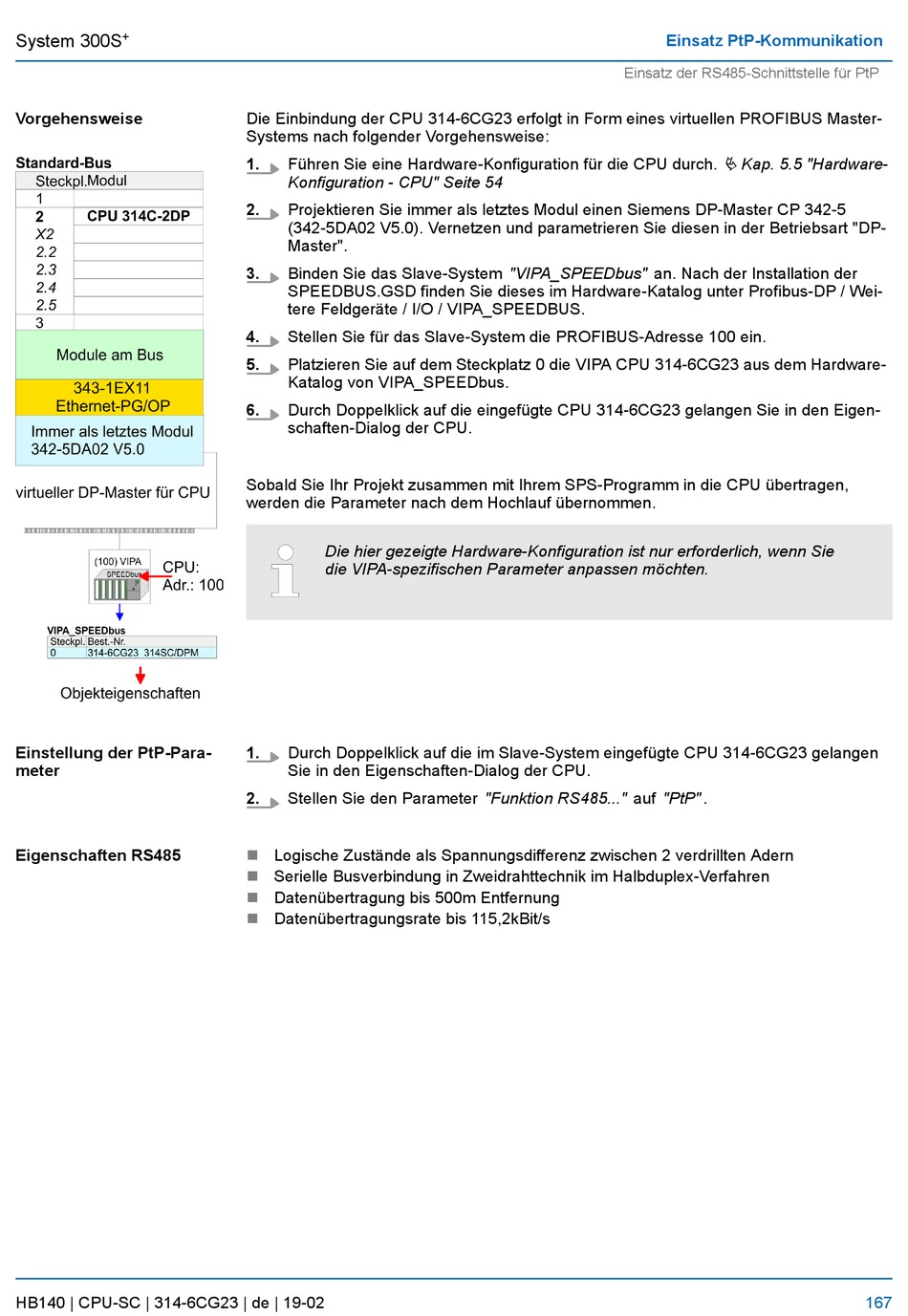

Die Einbindung der CPU 314-6CG23 erfolgt in Form eines virtuellen PROFIBUS Master-
Systems nach folgender Vorgehensweise:
1.
Führen Sie eine Hardware-Konfiguration für die CPU durch.
Konfiguration - CPU" Seite 54
2.
Projektieren Sie immer als letztes Modul einen Siemens DP-Master CP 342-5
(342-5DA02 V5.0). Vernetzen und parametrieren Sie diesen in der Betriebsart "DP-
Master".
3.
Binden Sie das Slave-System "VIPA_SPEEDbus" an. Nach der Installation der
SPEEDBUS.GSD finden Sie dieses im Hardware-Katalog unter Profibus-DP / Wei-
tere Feldgeräte / I/O / VIPA_SPEEDBUS.
4.
Stellen Sie für das Slave-System die PROFIBUS-Adresse 100 ein.
5.
Platzieren Sie auf dem Steckplatz 0 die VIPA CPU 314-6CG23 aus dem Hardware-
Katalog von VIPA_SPEEDbus.
6.
Durch Doppelklick auf die eingefügte CPU 314-6CG23 gelangen Sie in den Eigen-
schaften-Dialog der CPU.
Sobald Sie Ihr Projekt zusammen mit Ihrem SPS-Programm in die CPU übertragen,
werden die Parameter nach dem Hochlauf übernommen.
Die hier gezeigte Hardware-Konfiguration ist nur erforderlich, wenn Sie
die VIPA-spezifischen Parameter anpassen möchten.
1.
Durch Doppelklick auf die im Slave-System eingefügte CPU 314-6CG23 gelangen
Sie in den Eigenschaften-Dialog der CPU.
2.
Stellen Sie den Parameter "Funktion RS485..." auf "PtP" .
n
Logische Zustände als Spannungsdifferenz zwischen 2 verdrillten Adern
n
Serielle Busverbindung in Zweidrahttechnik im Halbduplex-Verfahren
n
Datenübertragung bis 500m Entfernung
n
Datenübertragungsrate bis 115,2kBit/s
Einsatz PtP-Kommunikation
Einsatz der RS485-Schnittstelle für PtP
Ä Kap. 5.5 "Hardware-
167
