System 300S

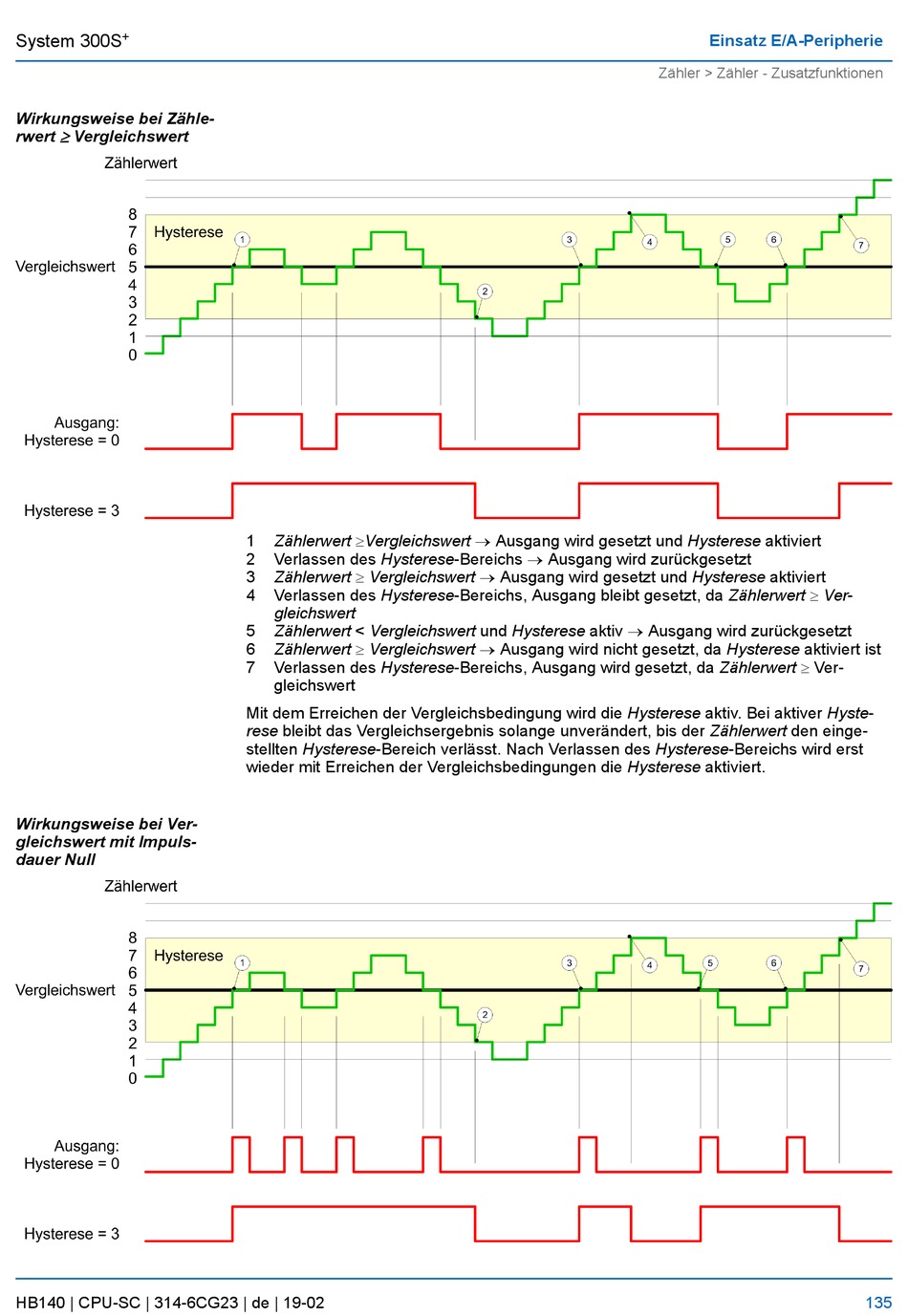

Wirkungsweise bei Zähle-
³ Vergleichswert
rwert
Wirkungsweise bei Ver-
gleichswert mit Impuls-
dauer Null
HB140 | CPU-SC | 314-6CG23 | de | 19-02
Zählerwert ³Vergleichswert ® Ausgang wird gesetzt und Hysterese aktiviert
1
Verlassen des Hysterese-Bereichs ® Ausgang wird zurückgesetzt
2
Zählerwert ³ Vergleichswert ® Ausgang wird gesetzt und Hysterese aktiviert
3
Verlassen des Hysterese-Bereichs, Ausgang bleibt gesetzt, da Zählerwert ³ Ver-
4
gleichswert
Zählerwert < Vergleichswert und Hysterese aktiv ® Ausgang wird zurückgesetzt
5
Zählerwert ³ Vergleichswert ® Ausgang wird nicht gesetzt, da Hysterese aktiviert ist
6
Verlassen des Hysterese-Bereichs, Ausgang wird gesetzt, da Zählerwert ³ Ver-
7
gleichswert
Mit dem Erreichen der Vergleichsbedingung wird die Hysterese aktiv. Bei aktiver Hyste-
rese bleibt das Vergleichsergebnis solange unverändert, bis der Zählerwert den einge-
stellten Hysterese-Bereich verlässt. Nach Verlassen des Hysterese-Bereichs wird erst
wieder mit Erreichen der Vergleichsbedingungen die Hysterese aktiviert.
Einsatz E/A-Peripherie
Zähler > Zähler - Zusatzfunktionen
135
