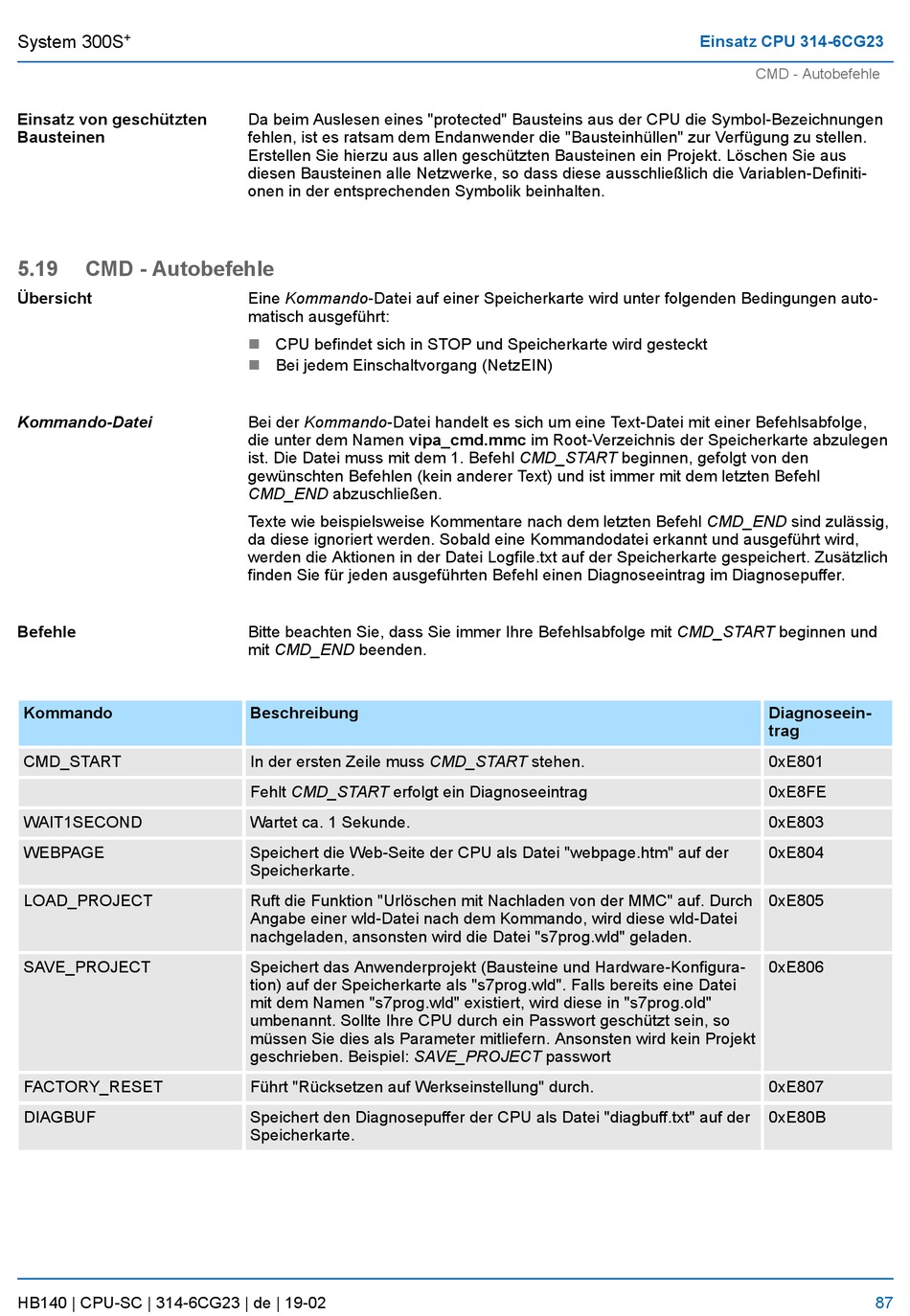

System 300S
Einsatz von geschützten
Bausteinen
5.19
CMD - Autobefehle
Übersicht
Kommando-Datei
Befehle
Kommando
CMD_START
WAIT1SECOND
WEBPAGE
LOAD_PROJECT
SAVE_PROJECT
FACTORY_RESET
DIAGBUF
HB140 | CPU-SC | 314-6CG23 | de | 19-02
Da beim Auslesen eines "protected" Bausteins aus der CPU die Symbol-Bezeichnungen
fehlen, ist es ratsam dem Endanwender die "Bausteinhüllen" zur Verfügung zu stellen.
Erstellen Sie hierzu aus allen geschützten Bausteinen ein Projekt. Löschen Sie aus
diesen Bausteinen alle Netzwerke, so dass diese ausschließlich die Variablen-Definiti-
onen in der entsprechenden Symbolik beinhalten.
Eine Kommando-Datei auf einer Speicherkarte wird unter folgenden Bedingungen auto-
matisch ausgeführt:
n
CPU befindet sich in STOP und Speicherkarte wird gesteckt
n
Bei jedem Einschaltvorgang (NetzEIN)
Bei der Kommando-Datei handelt es sich um eine Text-Datei mit einer Befehlsabfolge,
die unter dem Namen vipa_cmd.mmc im Root-Verzeichnis der Speicherkarte abzulegen
ist. Die Datei muss mit dem 1. Befehl CMD_START beginnen, gefolgt von den
gewünschten Befehlen (kein anderer Text) und ist immer mit dem letzten Befehl
CMD_END abzuschließen.
Texte wie beispielsweise Kommentare nach dem letzten Befehl CMD_END sind zulässig,
da diese ignoriert werden. Sobald eine Kommandodatei erkannt und ausgeführt wird,
werden die Aktionen in der Datei Logfile.txt auf der Speicherkarte gespeichert. Zusätzlich
finden Sie für jeden ausgeführten Befehl einen Diagnoseeintrag im Diagnosepuffer.
Bitte beachten Sie, dass Sie immer Ihre Befehlsabfolge mit CMD_START beginnen und
mit CMD_END beenden.
Beschreibung
In der ersten Zeile muss CMD_START stehen.
Fehlt CMD_START erfolgt ein Diagnoseeintrag
Wartet ca. 1 Sekunde.
Speichert die Web-Seite der CPU als Datei "webpage.htm" auf der
Speicherkarte.
Ruft die Funktion "Urlöschen mit Nachladen von der MMC" auf. Durch
Angabe einer wld-Datei nach dem Kommando, wird diese wld-Datei
nachgeladen, ansonsten wird die Datei "s7prog.wld" geladen.
Speichert das Anwenderprojekt (Bausteine und Hardware-Konfigura-
tion) auf der Speicherkarte als "s7prog.wld". Falls bereits eine Datei
mit dem Namen "s7prog.wld" existiert, wird diese in "s7prog.old"
umbenannt. Sollte Ihre CPU durch ein Passwort geschützt sein, so
müssen Sie dies als Parameter mitliefern. Ansonsten wird kein Projekt
geschrieben. Beispiel: SAVE_PROJECT passwort
Führt "Rücksetzen auf Werkseinstellung" durch.
Speichert den Diagnosepuffer der CPU als Datei "diagbuff.txt" auf der
Speicherkarte.
Einsatz CPU 314-6CG23
CMD - Autobefehle
Diagnoseein-
trag
0xE801
0xE8FE
0xE803
0xE804
0xE805
0xE806
0xE807
0xE80B
87
