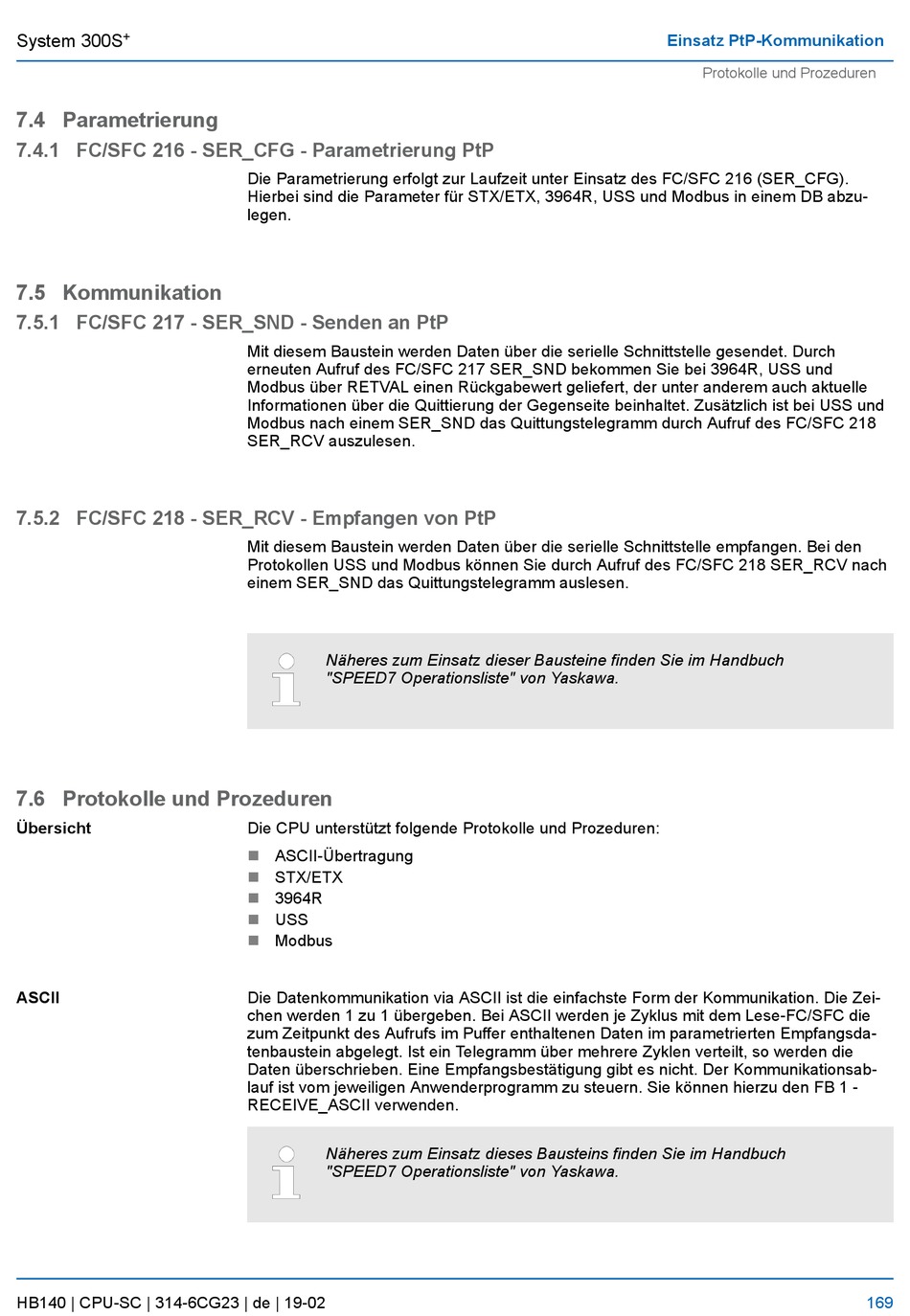

7.4 Parametrierung
7.4.1 FC/SFC 216 - SER_CFG - Parametrierung PtP
7.5 Kommunikation
7.5.1 FC/SFC 217 - SER_SND - Senden an PtP
7.5.2 FC/SFC 218 - SER_RCV - Empfangen von PtP
7.6 Protokolle und Prozeduren
Übersicht
ASCII
HB140 | CPU-SC | 314-6CG23 | de | 19-02
Die Parametrierung erfolgt zur Laufzeit unter Einsatz des FC/SFC 216 (SER_CFG).
Hierbei sind die Parameter für STX/ETX, 3964R, USS und Modbus in einem DB abzu-
legen.
Mit diesem Baustein werden Daten über die serielle Schnittstelle gesendet. Durch
erneuten Aufruf des FC/SFC 217 SER_SND bekommen Sie bei 3964R, USS und
Modbus über RETVAL einen Rückgabewert geliefert, der unter anderem auch aktuelle
Informationen über die Quittierung der Gegenseite beinhaltet. Zusätzlich ist bei USS und
Modbus nach einem SER_SND das Quittungstelegramm durch Aufruf des FC/SFC 218
SER_RCV auszulesen.
Mit diesem Baustein werden Daten über die serielle Schnittstelle empfangen. Bei den
Protokollen USS und Modbus können Sie durch Aufruf des FC/SFC 218 SER_RCV nach
einem SER_SND das Quittungstelegramm auslesen.
Näheres zum Einsatz dieser Bausteine finden Sie im Handbuch
"SPEED7 Operationsliste" von Yaskawa.
Die CPU unterstützt folgende Protokolle und Prozeduren:
n
ASCII-Übertragung
n
STX/ETX
n
3964R
n
USS
n
Modbus
Die Datenkommunikation via ASCII ist die einfachste Form der Kommunikation. Die Zei-
chen werden 1 zu 1 übergeben. Bei ASCII werden je Zyklus mit dem Lese-FC/SFC die
zum Zeitpunkt des Aufrufs im Puffer enthaltenen Daten im parametrierten Empfangsda-
tenbaustein abgelegt. Ist ein Telegramm über mehrere Zyklen verteilt, so werden die
Daten überschrieben. Eine Empfangsbestätigung gibt es nicht. Der Kommunikationsab-
lauf ist vom jeweiligen Anwenderprogramm zu steuern. Sie können hierzu den FB 1 -
RECEIVE_ASCII verwenden.
Näheres zum Einsatz dieses Bausteins finden Sie im Handbuch
"SPEED7 Operationsliste" von Yaskawa.
